Greitaeigiai SMT spausdintinių plokščių jungtys, skirtos taikymams, kurių greitis viršija 25 Gbit/s
„Colibri®“ yra ekranuota, dviejų eilių SMT jungčių sistema su 0,5 mm žingsniu.
Funkcijos
- Atitinka PICMG COM Express®
- ir SFF-SIG CoreExpress®
- reikalavimus Suderinama su įprastais jungtimis
- , skirtomis 10+, 16+ arba 25+ Gbit/s greičio
- taikymams Įmontuota plokštelė komponentams montuoti
- Pakuota „Tape & Reel“ būdu
Paraiškos
- COM Express®
- CoreExpress®
- Mezzanin plokštė-plokštė
- VITA59
„Colibri“: apžvalga
Filtrai
„Plug 10+“
„Colibri Plug 220“, 5 mm Prekės Nr. 401-51101-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 220, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Colibri Plug 440“, 5 mm Prekės Nr. 401-51501-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 440, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Colibri Plug 220“, 8 mm Prekės Nr. 401-55101-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 220, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Colibri Plug 440, 8 mm Prekės Nr. 401-55501-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 440, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Colibri Plug 120“, 5 mm Prekės Nr. 401-51401-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 120, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Colibri Plug 120“, 8 mm Prekės Nr. 401-55401-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 120, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Colibri Plug 160“, 5 mm Prekės Nr. 401-51301-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 160, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Colibri“ kištukas 80, 5 mm Prekės Nr. 401-51601-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 80, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Colibri“ kištukas 40, 5 mm Prekės Nr. 401-51701-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 40, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Colibri Plug 160“, 8 mm Prekės Nr. 401-55301-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 160, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Colibri Plug 80“, 8 mm Prekės Nr. 401-55601-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 80, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

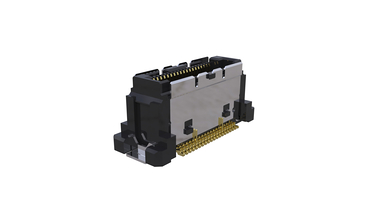

„Colibri Plug 40“, 8 mm Prekės Nr. 401-55701-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 40, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 10+ Gbit/s
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Kištukas 16+

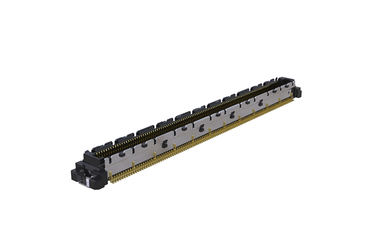

Colibri Plug 16+ 220, 5 mm Prekės Nr. 401-51103-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 220, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

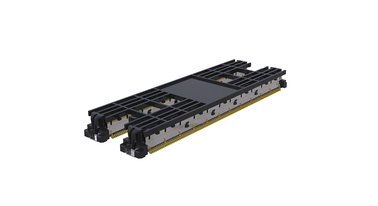

Colibri Plug 16+ 440, 5 mm Prekės Nr. 401-51503-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 440, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

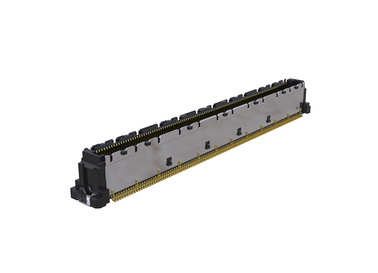

Colibri Plug 16+ 220, 8 mm Prekės Nr. 401-55103-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 220, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Colibri Plug 16+ 440, 8 mm Prekės Nr. 401-55503-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 440, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

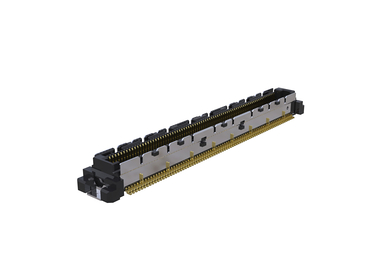

Colibri Plug 16+ 160, 5 mm Prekės Nr. 401-51303-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 160, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

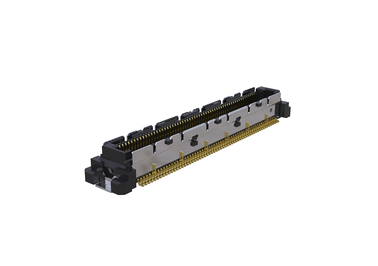

Colibri Plug 16+ 120, 5 mm Prekės Nr. 401-51403-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 120, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

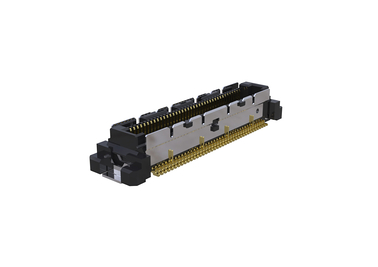

Colibri Plug 16+ 80, 5 mm Prekės Nr. 401-51603-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 80, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

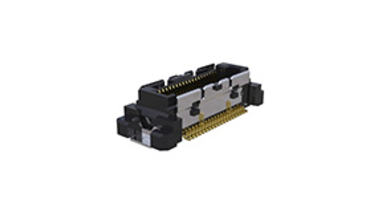

Colibri Plug 16+ 40, 5 mm Prekės Nr. 401-51703-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 40, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

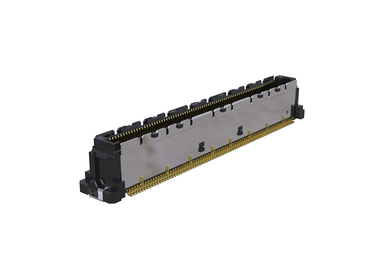

Colibri Plug 16+ 160, 8 mm Prekės Nr. 401-55303-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 160, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

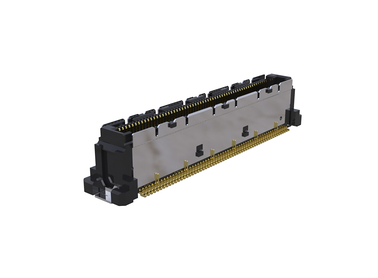

Colibri Plug 16+ 120, 8 mm Prekės Nr. 401-55403-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 120, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

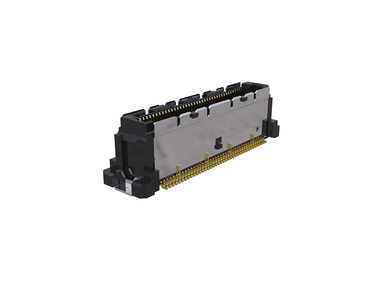

Colibri Plug 16+ 80, 8 mm Prekės Nr. 401-55603-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 80, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Colibri Plug 16+ 40, 8 mm Prekės Nr. 401-55703-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 40, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta 16+ Gbit/s pagal PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Kištukas 25+
Colibri Plug 25+ 220, 5 mm Prekės Nr. 401-51104-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 220, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta – 25+ Gbit/s (PCIe Gen4, 25 Gbit Ethernet, USB4)
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Colibri Plug 25+ 440, 5 mm Prekės Nr. 401-51504-51
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, Skaičius 440, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta – 25+ Gbit/s (PCIe Gen4, 25 Gbit Ethernet, USB4)
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Colibri Plug 25+ 220, 8 mm Prekės Nr. 401-55104-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 220, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta – 25+ Gbit/s (PCIe Gen4, 25 Gbit Ethernet, USB4)
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

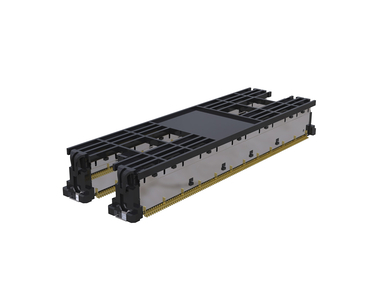

Colibri Plug 25+ 440, 8 mm Prekės Nr. 401-55504-51
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, Skaičius 440, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta – 25+ Gbit/s (PCIe Gen4, 25 Gbit Ethernet, USB4)
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Kištukinė lizda

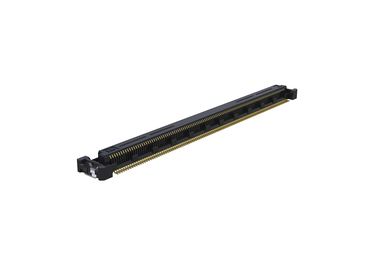

„Hummingbird“ lizdas 220 Prekės Nr. 402-51101-51
visoms spausdintinių plokščių tarpams, Skaičius 220, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta iki 25+ Gbit/s, skirta PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

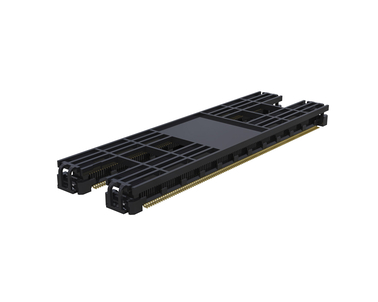

„Hummingbird“ lizdas 440 Prekės Nr. 402-51501-51
visoms spausdintinių plokščių tarpams, Skaičius 440, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta iki 25+ Gbit/s, skirta PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

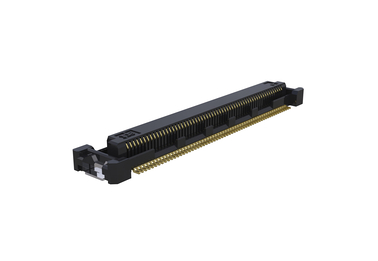

„Hummingbird“ lizdas 120 Prekės Nr. 402-51401-51
visoms spausdintinių plokščių tarpams, Skaičius 120, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta iki 25+ Gbit/s, skirta PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

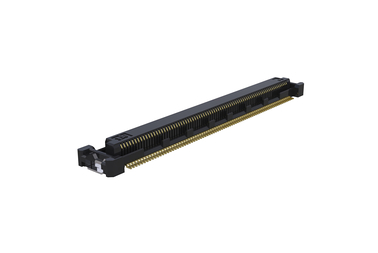

„Hummingbird“ lizdas 160 Prekės Nr. 402-51301-51
visoms spausdintinių plokščių tarpams, Skaičius 160, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta iki 25+ Gbit/s, skirta PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

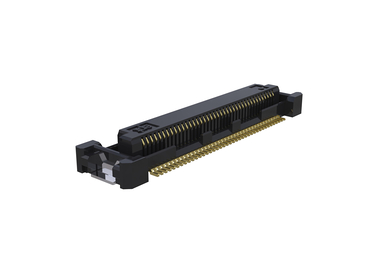

„Hummingbird“ lizdas 80 Prekės Nr. 402-51601-51
visoms spausdintinių plokščių tarpams, Skaičius 80, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta iki 25+ Gbit/s, skirta PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis

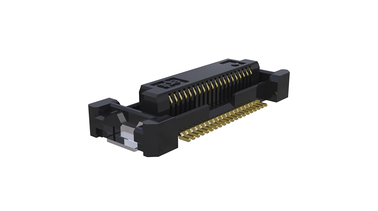

„Hummingbird“ lizdas 40 Prekės Nr. 402-51701-51
visoms spausdintinių plokščių tarpams, Skaičius 40, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta iki 25+ Gbit/s, skirta PCIe Gen4
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
„Plug Heavy Au“
Colibri Heavy Au Plug 10+ 220, 5 mm Prekės Nr. 401-51101-52
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, 220 kontaktų, 0,5 mm žingsniu, SMT jungčių technologija, Duomenų perdavimo sparta 10+ Gbit/s, 0,76 µm Au
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Tvirtas
Colibri Heavy Au Plug 10+ 440, 5 mm Prekės Nr. 401-51501-52
skirta 5 mm atstumui tarp spausdintinių plokščių, Perkirpimo atsarga iki +0,6 mm, 440 taškų, 0,5 mm žingsniu, SMT jungčių technologija, Duomenų perdavimo sparta 10+ Gbit/s, 0,76 µm Au
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Tvirtas
Colibri Heavy „Au Plug“ 10+ 220, 8 mm Prekės Nr. 401-55101-52
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, 220 kontaktų, 0,5 mm žingsniu, SMT jungčių technologija, Duomenų perdavimo sparta 10+ Gbit/s, 0,76 µm Au
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Tvirtas
Colibri Heavy Au Plug 10+ 440, 8 mm Prekės Nr. 401-55501-52
skirta 8 mm plokščiųjų spausdintinių plokščių tarpusui, Perkirpimo atsarga iki +0,6 mm, 440 taškų, 0,5 mm žingsniu, SMT jungčių technologija, Duomenų perdavimo sparta 10+ Gbit/s, 0,76 µm Au
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Tvirtas
Tvirta auksinė lizdinė jungtis
„Colibri“ sunkioji „Au“ rozetė 220 Prekės Nr. 402-51101-52
visoms spausdintinių plokščių tarpams, Skaičius 220, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta iki 25+ Gbit/s „
“ suderinama su PCIe Gen4, 0,76 µm Au
“ suderinama su PCIe Gen4, 0,76 µm Au
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Tvirtas
„Colibri“ sunkioji „Au“ talpykla 440 Prekės Nr. 402-51501-52
visoms spausdintinių plokščių tarpams, Skaičius 440, SMT jungčių technologija, Tinklelis 0,5 mm, Duomenų perdavimo sparta iki 25+ Gbit/s, naudojant PCIe Gen4, 0,76 µm Au
Lygiagrečiai
SMT
Didelio tankio
Didelis greitis
Tvirtas
Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?
„Colibri HighSpeed“ SMT jungčių privalumai
Kokias savybes turi populiariosios „ept“ gaminamos „Colibri HighSpeed“ jungtys? Kokius spausdintinių plokščių tarpelius galima su jomis suformuoti? Ar yra skirtingų polių skaičių variantų? Koks duomenų perdavimo greitis (Gbit/s) yra įmanomas? Mūsų
animaciniame filme rasite atsakymus į šiuos klausimus ir dar daugiau.
Pažiūrėkite dabar! (arba „YouTube“)!
animaciniame filme rasite atsakymus į šiuos klausimus ir dar daugiau.
Pažiūrėkite dabar! (arba „YouTube“)!
PICMG jungčių savybės
„Colibri®“ – tai ekranuota, dviejų eilių SMT jungčių sistema su 0,5 mm žingsniu. Ji atitinka visus PICMG COM Express®, SFF-SIG CoreExpress® ir nano-ETXexpress jungčių specifikacijų reikalavimus. „Colibri®“ produktai yra suderinami su rinkoje paplitusiomis jungtimis ir išsamiai išbandyti.
COM modulių
apžvalga
Pagrindinė informacija apie
nešiojančiąją plokštę
Gaminame tiksliai pritaikytus, individualius jungiklius jūsų reikmėms.
Užsisakykite individualų jungtį dabar
- kitas kontaktų skaičius
- kiti aukščiai
- alternatyvios kontaktų dangos
Užsisakykite individualų jungtį dabar
„COM Express“ jungčių standartas
COM Express® jungčių specifikaciją sukūrė PICMG organizacija, skirta „Computer-on-Module“ (COM) moduliams. Joje, be kita ko, nustatyta, kokių matmenų turi būti modulis ir kur turi būti išdėstyti tvirtinimo skylės bei kontaktų išdėstymas jungiantis su nešiojančiąja plokšte.
COM Express® moduliai integruoja pagrindines paleidžiamo kompiuterio funkcijas, tokias kaip procesorius, grafikos procesorius, operatyvinė atmintis ir standartinės sąsajos. COM
modulio prijungimas prie nešiojančiosios plokštės sumažina kūrimo laiką ir išlaidas. Be to, produktų gyvavimo ciklą galima ne tik pratęsti, bet ir atnaujinti, prijungiant prie nešiojančiosios plokštės naujesnius, našesnius COM Express® modulius.
COM Express® moduliai integruoja pagrindines paleidžiamo kompiuterio funkcijas, tokias kaip procesorius, grafikos procesorius, operatyvinė atmintis ir standartinės sąsajos. COM
modulio prijungimas prie nešiojančiosios plokštės sumažina kūrimo laiką ir išlaidas. Be to, produktų gyvavimo ciklą galima ne tik pratęsti, bet ir atnaujinti, prijungiant prie nešiojančiosios plokštės naujesnius, našesnius COM Express® modulius.

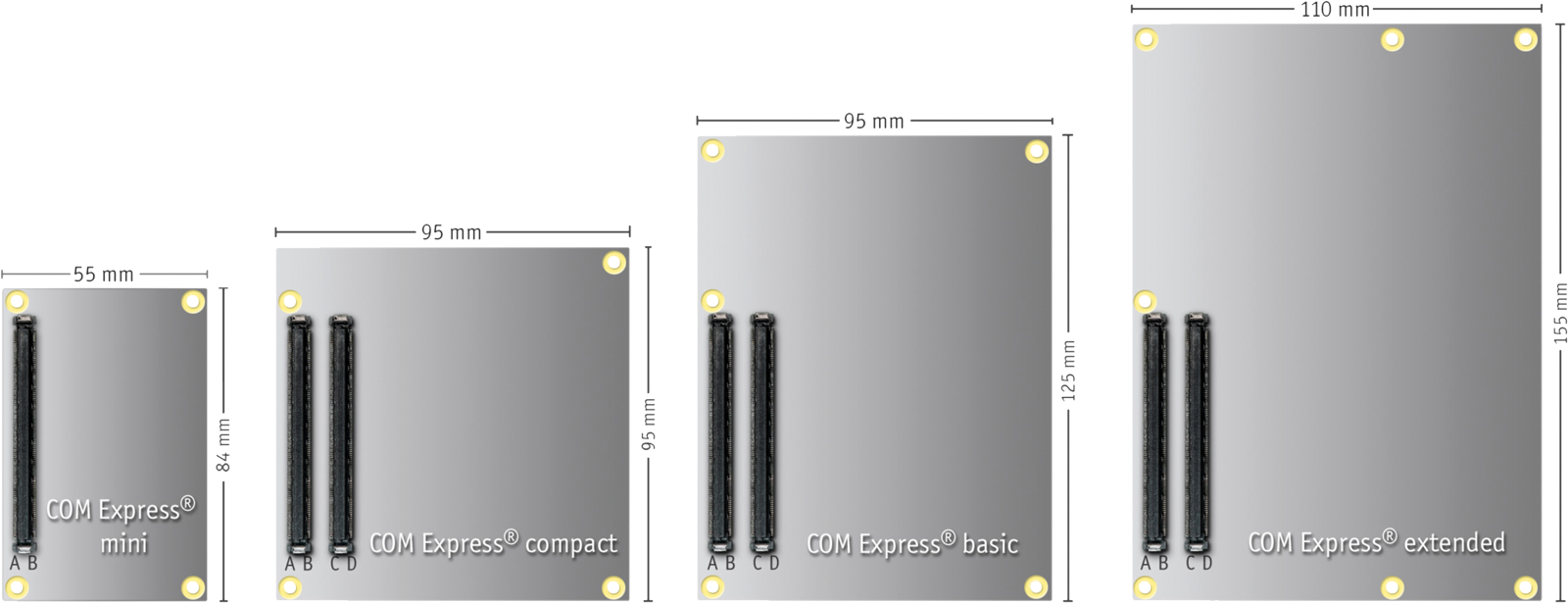

COM Express® modulių dydžiai, skirti PICMG standartą atitinkantiems jungikliams
Tipinės „Colibri HighSpeed“ jungčių taikymo sritys
- Pramoninė automatika
- Kioskų ir POS sistemos
- Medicinos technika
- Matavimo technika
- Žaidimai
- Transportas
- Serveriai
PICMG „Colibri“ jungtys, skirtos „COM Express“
„Nuolat girdėjome iš aparatinės įrangos kūrėjų, kad reikalavimai didelės spartos jungtims išaugo, todėl jiems reikalingos SMT jungtys, galinčios perduoti daugiau nei 8 Gbit/s. Jau seniai mūsų „Colibri“ SMT jungčių 10 Gbit/s versija įtikino savo puikiu signalo vientisumu. Su „Colibri“ 16+ ir 25+ Gbit/s versijomis užtikriname trukdžių netrukdomą USB 3.1 Gen2 ir PCI Express 4.0 signalų perdavimą.
Mūsų „Colibri“ SMT jungtys, skirtos „COM Express“ taikymams, turi optimizuotą kontaktų dizainą, dėl kurio be jokių problemų galima įgyvendinti taikymus, kuriuose reikalingos 10, 16 ar 25+ Gbit/s ir didesnės spartos jungtys. Mūsų simuliacijos rodo puikų signalų vientisumą – net ir esant didelėms duomenų perdavimo spartoms. Esu visiškai įsitikinęs mūsų „Colibri COM-Express“ jungčių greitųjų duomenų perdavimo galimybėmis. Turėtumėte patys susipažinti su jų savybėmis ir užsisakyti bent vieną pavyzdį!
Norėdami imituoti savo projektus, taip pat galite kreiptis į mus dėl S parametrų.“
Florian Guglhör, „ept“ produktų vadybininkas
Mūsų „Colibri“ SMT jungtys, skirtos „COM Express“ taikymams, turi optimizuotą kontaktų dizainą, dėl kurio be jokių problemų galima įgyvendinti taikymus, kuriuose reikalingos 10, 16 ar 25+ Gbit/s ir didesnės spartos jungtys. Mūsų simuliacijos rodo puikų signalų vientisumą – net ir esant didelėms duomenų perdavimo spartoms. Esu visiškai įsitikinęs mūsų „Colibri COM-Express“ jungčių greitųjų duomenų perdavimo galimybėmis. Turėtumėte patys susipažinti su jų savybėmis ir užsisakyti bent vieną pavyzdį!
Norėdami imituoti savo projektus, taip pat galite kreiptis į mus dėl S parametrų.“
Florian Guglhör, „ept“ produktų vadybininkas
DUK: Klausimai ir atsakymai apie „Colibri SMT“ jungtis
Kokiam duomenų perdavimo greičiui tinka „Colibri“ SMT jungtys?Kokiose didelės spartos sistemose naudojami „Colibri“ jungtys?Kur jau sėkmingai naudojami „Colibri“ jungtys pagal PICMG standartą?Ar „Colibri High Speed“ jungčių montavimui reikalinga montavimo priemonė?Ar PICMG „Colibri“ jungtys taip pat tiekiamos „Tape & Reel“ pakuotėse?Ar „Colibri“ COM Express jungtys yra UL sertifikuoti komponentai?Ar „ept“ plokščiųjų jungčių lizdai atitinka RoHS reikalavimus?
Kokiam duomenų perdavimo greičiui tinka „Colibri“ SMT jungtys?

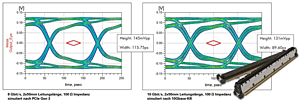

Simuliacijos su „COM Express®“ jungčių sistema „Colibri®“ esant 8 ir 10 Gbit/s greičiui rodo puikų signalo vientisumą. Toliau tobulinant ir gerinant kontaktų konstrukciją, „Colibri“ jungčių didelės spartos galimybės buvo išplėstos iki 25+ Gbit/s. Todėl „COM Express“ jungčių sistema yra geriausias pasirinkimas jūsų taikymui, kai reikalingas didelis duomenų perdavimo greitis – 25 Gbit/s ir daugiau.
Kokiose didelės spartos sistemose naudojami „Colibri“ jungtys?
„Colibri“ didelės spartos jungtys puikiai tinka didelės spartos duomenų perdavimui, taigi ir bet kokioms didelės spartos taikmenims. Tai apima, pavyzdžiui, „COM Express“ ir „Mezzanine“ plokščių jungimo sistemas, palaikančias 10 Gigabit Ethernet ir PCI Express Gen3 duomenų perdavimo spartą.
Kur jau sėkmingai naudojami „Colibri“ jungtys pagal PICMG standartą?
Be kita ko, „Colibri“ COM Express jungtys jau naudojamos pramoninėje automatikoje, kioskų ir POS sistemose, medicinos technikoje, matavimo technikoje, žaidimų pramonėje, transporto srityje bei pastatų inžinerijoje.
Ar „Colibri High Speed“ jungčių montavimui reikalinga montavimo priemonė?
„Colibri-Receptacle“ konstrukcija užtikrina pakankamą įsiurbimo paviršių įsiurbimo pipetei, todėl nereikia jokios papildomos įdėjimo pagalbos.
Taip pat „Colibri-Plug“ galima patikimai užpildyti siaura įsiurbimo pipete be jokios papildomos įdėjimo pagalbos.
Ar PICMG „Colibri“ jungtys taip pat tiekiamos „Tape & Reel“ pakuotėse?
Taip, „Colibri“ SMT jungtys paprastai tiekiamos „Tape and Reel“ pakuotėse, o tai leidžia jas apdoroti visiškai automatizuotu „Pick-and-Place“ būdu. Pagal užsakymą taip pat galima tiekti ir „Tray“ pakuotėse.
Ar „Colibri“ COM Express jungtys yra UL sertifikuoti komponentai?
Taip, „ept“ gaminami „Colibri“ jungtys yra UL sertifikuoti komponentai JAV ir Kanadoje.
Ar „ept“ plokščiųjų jungčių lizdai atitinka RoHS reikalavimus?
RoHS (Restriction of the use of certain Hazardous Substances) – tai direktyva, ribojanti tam tikrų pavojingų medžiagų naudojimą elektros ir elektronikos įrangoje.
Patvirtiname, kad „ept“ gaminami „Colibri“ jungtys atitinka RoHS direktyvą 2011/65/ES. Daugiau informacijos rasite skyriuje „RoHS ir REACH“.
Atsiliepimai
Mes gerbiame savo klientų norą išlaikyti konfidencialumą, todėl toliau nenurodome šaltinių. Tačiau
mes be išlygų garantuojame šių teiginių autentiškumą.
mes be išlygų garantuojame šių teiginių autentiškumą.
Naudojant įrenginius su labai dideliais duomenų perdavimo greičiais, „Colibri“ kartais pasiekdavo savo ribas: tačiau su naujuoju „Plug 16+“ USB 3.1 Gen2 signalų perdavimas dabar veikia be jokių problemų.
Mums buvo labai svarbu, kad „ept“ gaminami „COM Express“ jungtys pasižymėtų geriausiais parametrais akių diagramose (svyravimas, akių aukštis ir akių plotis).
Naudodami „Colibri“ jungčių „Tape&Reel“ pakuotes, pavyko padidinti autonominio darbo laiką montavimo automatų veikimo metu ir taip sumažinti gamybos sąnaudas.
Mūsų 10 Gbit/s sistemai patvirtinome naudoti tik „Colibri“ jungtis.
Tik pradėję naudoti „Colibri High Speed“ jungtis, nebeturime jokių problemų su drėgmės susidarymu atliekant reflow litavimą.
Dėl „Colibri“ SMT plokščių jungčių „Tape-and-Reel“ pakuotės mūsų gamybos našumas žymiai padidėjo.
„ept“ teikta pagalba diegiant „Colibri“ jungtis mūsų gamybos procese buvo puiki. Jautėmės, kad esame gerose rankose.
„ept“ užtikrina „Colibri“ jungčių prieinamumą. Mums tai buvo nepaprastai svarbu.
