VarPol: Apžvalga

Faktų apžvalga Paraiškos „VarPol“ produktai Funkcijos Krovimas naudojant „VarPol“Prieinamumas DUK skyrius

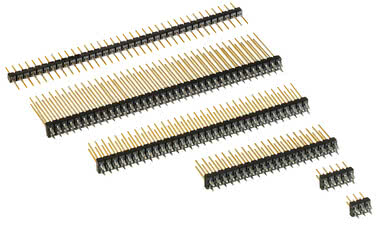

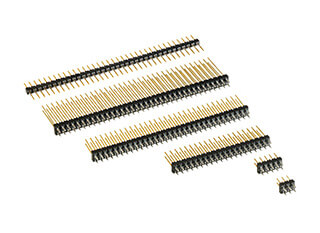

„VarPol“ kištukų ir lizdų juosta

„ept“ gaminami „VarPol“ kontaktiniai ir spyruokliniai jungikliai siūlo daugybę galimybių sujungti spausdintines plokštes. Vienos eilės ar dviejų eilių, su kintamu kontaktų skaičiumi, įvairių jungčių ilgių, tiesūs ar kampuoti – pasirinkimas yra jūsų! Be to, jungtis galima sklandžiai sujungti viena su kita. Patikrinta
„Tcom press®“ įspaudimo zona taip pat suteikia galimybę atsisakyti litavimo proceso ir tuo pačiu žymiai padidinti kontaktų patikimumą.

Funkcijos

Platus kontaktų ir jungčių ilgių pasirinkimas
- Kokybės klasės pasirinkimas: 50 ir 250 jungimo ciklų
- Juostos sujungiamos viena su
kita. Paprastas ir ekonomiškas montavimas.
Įspaudimo zona „Tcom press®
VarPolfeder“, taip pat tinka litavimo technologijai.
Kampuotos ir tiesios, vienos eilės ir dviejų eilių.

Paraiškos

Atstumas tarp plokščių – nuo 11,45 mm iki 35,45 mm. Lydymo
proceso pašalinimas naudojant įspaudimo technologiją

VarPol: Apžvalga

Faktų apžvalga Paraiškos „VarPol“ produktai Funkcijos Krovimas naudojant „VarPol“Prieinamumas DUK skyrius

Tiesus jungčių lizdas

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn006-b1

Kištuko pusės ilgis (Y) = 16,6 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn006-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	23,05 mm – 27,05 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn009-b1

Kištuko pusės ilgis (Y) = 6,7 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn009-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	13,95 mm – 17,15 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn010-b1

Kištuko pusės ilgis (Y) = 5,2 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn010-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	13,95 mm – 15,65 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn011-b1

Kištuko pusės ilgis (Y) = 8,0 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn011-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	14,45 mm – 18,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn012-b1

Kištuko pusės ilgis (Y) = 10,2 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn012-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	16,65 mm – 20,65 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn013-b1

Kištuko pusės ilgis (Y) = 13,0 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn013-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	19,45 mm – 23,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn018-b1

Kištuko pusės ilgis (Y) = 17,5 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn018-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	23,95 mm – 27,95 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn019-b1

Kištuko pusės ilgis (Y) = 25,0 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn019-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	31,45 mm – 35,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn020-ba

Kištuko pusės ilgis (Y) = 5,2 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn020-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	11,45 mm – 13 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn021-ba

Kištuko pusės ilgis (Y) = 8,0 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn021-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	14,45 mm – 18,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn022-ba

Kištuko pusės ilgis (Y) = 10,2 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn022-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	16,65 mm – 20,65 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn023-ba

Kištuko pusės ilgis (Y) = 13,0 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn023-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	19,45 mm – 23,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn026-b1

Kištuko pusės ilgis (Y) = 15,7 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn026-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	22,15 mm – 26,15 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn029-ba

Kištuko pusės ilgis (Y) = 25,0 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn029-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	31,45 mm – 35,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn039-ba

Kištuko pusės ilgis (Y) = 6,7 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn039-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	13,95 mm – 17,15 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn050-ba

Kištuko pusės ilgis (Y) = 5,2 mm, Prispaudimo technologija, Prijungimo ilgis 11 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn050-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	11 mm
Atstumai tarp PCB	13,95 mm – 15,65 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn051-ba

Kištuko pusės ilgis (Y) = 8,0 mm, Prispaudimo technologija, Prijungimo ilgis 11 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn051-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	11 mm
Atstumai tarp PCB	14,45 mm – 18,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn053-ba

Kištuko pusės ilgis (Y) = 13,0 mm, Prispaudimo technologija, Prijungimo ilgis 11 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 1-eilė kontaktų juosta Prekės Nr. 971-nn053-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	11 mm
Atstumai tarp PCB	19,45 mm – 23,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn006-b1

Kištuko pusės ilgis (Y) = 16,6 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn006-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	23,05 mm – 27,05 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn009-b1

Kištuko pusės ilgis (Y) = 6,7 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn009-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	13,95 mm – 17,15 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn010-b1

Kištuko pusės ilgis (Y) = 5,2 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn010-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	13,95 mm – 15,65 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn011-b1

Kištuko pusės ilgis (Y) = 8,0 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn011-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	14,45 mm – 18,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn012-b1

Kištuko pusės ilgis (Y) = 10,2 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn012-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	16,65 mm – 20,65 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn013-b1

Kištuko pusės ilgis (Y) = 13,0 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn013-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	19,45 mm – 23,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn018-b1

Kištuko pusės ilgis (Y) = 17,5 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn018-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	23,95 mm – 27,95 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn019-b1

Kištuko pusės ilgis (Y) = 25,0 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn019-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	31,45 mm – 35,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn020-ba

Kištuko pusės ilgis (Y) = 5,2 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn020-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	11,45 mm – 13 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn021-ba

Kištuko pusės ilgis (Y) = 8,0 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn021-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	14,45 mm – 18,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn022-ba

Kištuko pusės ilgis (Y) = 10,2 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn022-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	16,65 mm – 20,65 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn023-ba

Kištuko pusės ilgis (Y) = 13,0 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn023-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	19,45 mm – 23,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn026-b1

Kištuko pusės ilgis (Y) = 15,7 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn026-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	22,15 mm – 26,15 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn029-ba

Kištuko pusės ilgis (Y) = 25,0 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn029-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	31,45 mm – 35,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn039-ba

Kištuko pusės ilgis (Y) = 6,7 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn039-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Atstumai tarp PCB	13,95 mm – 17,15 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn050-ba

Kištuko pusės ilgis (Y) = 5,2 mm, Prispaudimo technologija, Prijungimo ilgis 11 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn050-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	11 mm
Atstumai tarp PCB	13,95 mm – 15,65 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn051-ba

Kištuko pusės ilgis (Y) = 8,0 mm, Prispaudimo technologija, Prijungimo ilgis 11 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn051-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	11 mm
Atstumai tarp PCB	14,45 mm – 18,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn053-ba

Kištuko pusės ilgis (Y) = 13,0 mm, Prispaudimo technologija, Prijungimo ilgis 11 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, b prekės kodo numeryje nurodo jungties pusės kokybės klasę; a nurodo jungties pusės kokybės klasę

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn053-ba - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	11 mm
Atstumai tarp PCB	19,45 mm – 23,45 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn090-9a

Įkišimo pusės ilgis (Y) = 0,0 mm, Prispaudimo technologija, Jungties ilgis 6,5 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, a apibrėžia jungties pusės kokybės lygį

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn090-9a - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	6,5 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn091-9a

Įkišimo pusės ilgis (Y) = 0,0 mm, Prispaudimo technologija, Prijungimo ilgis 9 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių, a apibrėžia jungties pusės kokybės lygį

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol tiesi 2-eilė kontaktų juosta Prekės Nr. 972-nn091-9a - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	9 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Lentelės

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-40nn2-03

3 kokybės lygis, Lydymo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-40nn2-03 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–36
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-40nn2-12

3 kokybės lygis, Lydymo technologija, Jungties ilgis 12,2 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-40nn2-12 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–36
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-40nn6-03

2 kokybės lygis, Lydymo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-40nn6-03 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–36
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-40nn6-12

2 kokybės lygis, Lydymo technologija, Jungties ilgis 12,2 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-40nn6-12 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–36
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn2-03

3 kokybės lygis, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn2-03 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn2-07

3 kokybės lygis, Prispaudimo technologija, Jungties ilgis 8,05 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn2-07 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	8,05 mm
Atstumai tarp PCB	11,45 mm – 14,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn2-12

3 kokybės lygis, Prispaudimo technologija, Jungties ilgis 12,2 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn2-12 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12,2 mm
Atstumai tarp PCB	14,55 mm – 18,55 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn2-17

3 kokybės lygis, Prispaudimo technologija, Prijungimo ilgis 17 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn2-17 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	17 mm
Atstumai tarp PCB	19,35 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn6-03

2 kokybės lygis, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn6-03 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn6-07

2 kokybės lygis, Prispaudimo technologija, Jungties ilgis 8,05 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn6-07 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	8,05 mm
Atstumai tarp PCB	11,45 mm – 14,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn6-12

2 kokybės lygis, Prispaudimo technologija, Jungties ilgis 12,2 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn6-12 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12,2 mm
Atstumai tarp PCB	14,55 mm – 18,55 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn6-17

2 kokybės lygis, Prispaudimo technologija, Prijungimo ilgis 17 mm, Polių skaičius 2–36 (polių skaičius eilėje atitinka nn prekės kodo numerį), 1 eilės

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol 1-eilės kontaktų juosta Prekės Nr. 961-60nn6-17 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	17 mm
Atstumai tarp PCB	19,35 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-40nn2-03

3 kokybės lygis, Lydymo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-40nn2-03 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–108
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-40nn2-12

3 kokybės lygis, Lydymo technologija, Jungties ilgis 12,2 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-40nn2-12 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–108
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-40nn6-03

2 kokybės lygis, Lydymo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-40nn6-03 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–108
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-40nn6-12

2 kokybės lygis, Lydymo technologija, Jungties ilgis 12,2 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-40nn6-12 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–108
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn2-03

3 kokybės lygis, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn2-03 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn2-07

3 kokybės lygis, Prispaudimo technologija, Jungties ilgis 8,05 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn2-07 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	8,05 mm
Atstumai tarp PCB	11,45 mm – 14,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn2-12

3 kokybės lygis, Prispaudimo technologija, Jungties ilgis 12,2 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn2-12 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12,2 mm
Atstumai tarp PCB	14,55 mm – 18,55 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn2-17

3 kokybės lygis, Prispaudimo technologija, Prijungimo ilgis 17 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn2-17 - Techniniai duomenys

Pagrindai

Kokybės lygis	3
Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	17 mm
Atstumai tarp PCB	19,35 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn6-03

2 kokybės lygis, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn6-03 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	11,45 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn6-07

2 kokybės lygis, Prispaudimo technologija, Jungties ilgis 8,05 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn6-07 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	8,05 mm
Atstumai tarp PCB	11,45 mm – 14,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn6-12

2 kokybės lygis, Prispaudimo technologija, Jungties ilgis 12,2 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn6-12 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12,2 mm
Atstumai tarp PCB	14,55 mm – 18,55 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn6-17

2 kokybės lygis, Prispaudimo technologija, Prijungimo ilgis 17 mm, Polių skaičius 2–108 (polių skaičius / eilė atitinka nn prekės kodo numerį), 2 eilių

Lygiagrečiai

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 962-60nn6-17 - Techniniai duomenys

Pagrindai

Kokybės lygis	2
Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	17 mm
Atstumai tarp PCB	19,35 mm – 23,35 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

90° jungtis

„VarPol“ vienos eilės jungčių juosta Prekės Nr. 981-nn010-b1

Kištuko pusės ilgis (Y) = 2,8 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Skaičius 2–36, 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

„VarPol“ vienos eilės jungčių juosta Prekės Nr. 981-nn010-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

„VarPol“ vienos eilės jungčių juosta Prekės Nr. 981-nn011-b1

Kištuko pusės ilgis (Y) = 5,6 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Skaičius 2–36, 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

„VarPol“ vienos eilės jungčių juosta Prekės Nr. 981-nn011-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

„VarPol“ vienos eilės jungčių juosta Prekės Nr. 981-nn012-b1

Kištuko pusės ilgis (Y) = 7,8 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Skaičius 2–36, 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

„VarPol“ vienos eilės jungčių juosta Prekės Nr. 981-nn012-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

„VarPol“ vienos eilės jungčių juosta Prekės Nr. 981-nn013-b1

Kištuko pusės ilgis (Y) = 10,6 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Skaičius 2–36, 1 eilės, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

„VarPol“ vienos eilės jungčių juosta Prekės Nr. 981-nn013-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–36
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 982-nn010-b1

Kištuko pusės ilgis (Y) = 2,8 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108, 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 982-nn010-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

VarPol dviejų eilių jungčių juosta Prekės Nr. 982-nn011-b1

Kištuko pusės ilgis (Y) = 5,6 mm, Prispaudimo technologija, Jungties ilgis 3,4 mm, Polių skaičius 2–108, 2 eilių, b prekės kodo dalyje nurodo jungties pusės kokybės klasę

Stačiakampis

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

VarPol dviejų eilių jungčių juosta Prekės Nr. 982-nn011-b1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	2–108
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Priedai

„VarPol“ vadovybė Prekės Nr. 962-17nn2/1

skirta 2–108 polių skaičiui, Varpol spyruoklinių juostų kreipiamasis elementas

Rodyti daugiau informacijos apie gaminį

„VarPol“ vadovybė Prekės Nr. 962-17nn2/1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0

Mechaninis

Tinklelio matmuo	2,54 mm

Patvirtinimai / atitiktis

Aplinka	Atitinka RoHS reikalavimus

Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?

Užsisakykite pagal užsakymą pritaikytas jungtis

" Jums netinka? Užsisakykite pritaikytą jungtį dabar!

Username:

Labai ačiū! Mes išnagrinėsime Jūsų pageidavimus ir susisieksime su Jumis.

Jei turite klausimų, visada galite susisiekti su mumis el. paštu arba telefonu.

Nerasta tinkamo produkto – užsisakykite produktą dabar:

Laukeliai, pažymėti ženklu *, yra privalomi.

Įmonė *

Pasveikinimas

Vardas ir pavardė *

Pavadinimas *

Gatvė *

POSTCODE *

Vieta *

Šalis *

el. paštas *

Telefonas *

Produkto reikalavimai *

Mūsų privatumo politiką galite rasti čia.

Funkcijos

„VarPol“ kontaktų ir jungčių juostos siūlo daugybę galimybių: jos gali būti vienos arba dviejų eilių, o kontaktų skaičius svyruoja nuo 2 iki 108. Be to, visų juostų konstrukcija yra optimizuota taip, kad jas būtų galima sklandžiai sujungti viena su kita. Dėl daugybės skirtingų jungčių ilgių iki 25 mm galima sukrauti spausdintines plokštes, kurių tarpas yra nuo 11,45 mm iki 35,45 mm. Be to, kontaktų juostos yra prieinamos ir su 90° kampu, todėl galima jungti ne tik lygiagrečiai, bet ir statmenai. Be to, visų „VarPol“ produktų atveju galite rinktis iš dviejų kokybės lygių, kurie garantuoja 50 arba 250 jungimo ciklų tarnavimo laiką.

VarPol Anwendung gerade — Naudojimas tiesiai

VarPol Anwendung gewinkelt — Naudojimas kampu

VarPol Federleiste — VarPol spyruoklinė juosta
Apžvalga

VarPol Stiftleiste — VarPol jungčių juosta
Apžvalga

Jungiamieji kontaktai
nuo 5,2 mm iki 25 mm

Dar vienas privalumas – paprastas ir ekonomiškas montavimas naudojant įspaudimo technologiją. Kištukiniai ir spyruokliniai jungčių blokai turi patikrintą „Tcom press®“ įspaudimo zoną, todėl juos galima įspausti be litavimo. Įspaudus susidaro dujų nepraleidžianti ir atspari vibracijoms jungtis, todėl „VarPol“ produktai net ir atšiauriomis sąlygomis tampa optimaliais spausdintinių plokščių jungtimis, užtikrinančiomis patikimas mechanines ir elektrines jungtis. „ept“ siūlo atitinkamus kontaktų ir jungčių juostelių montavimo įrankius, dėl kurių įspaudimas tampa itin paprastas ir patikimas. Esant didesniems spausdintinių plokščių atstumams, papildomi kreipiamieji elementai padeda nukreipti kontaktus ir užtikrina optimalų įspaudžiamų kontaktų juostelių stabilizavimą.

Krovimas naudojant „VarPol“

Naudojant „VarPol“ kištukines ir lizdines jungtis, montuojamas įspaudimo būdu, spausdintines plokštes galima sujungti tarpusavyje labai įvairiais būdais:

Plokščiųjų spausdintinių plokščių tarpas nuo 11,45 mm iki 35,45 mm, pasiekiamas naudojant skirtingo ilgio vienos arba dviejų eilių
kontaktų
juostas; kontaktų skaičių galima pasirinkti laisvai (galimas neribotas skaičius, nes jungtys gali būti sujungtos viena su kita neprarandant žingsnio) Galima
sujungimo
zona Kontaktų juosta, pritaikyta litavimo arba įspaudimo technologijai

Jungties sujungimas su spausdintine plokšte naudojant įspaudimo technologiją užtikrina itin tvirtą ir patikimą jungtį. Įrodyta, kad aukštos kokybės įspaudimo jungtys, pavyzdžiui, naudojant „Tcom press®“ iš „ept“, užtikrina geresnį kontaktų patikimumą nei litavimo jungtys. Įspaudimo metu susidarantis šaltasis suvirinimas tarp kontakto ir spausdintinės plokštės skylės yra mechaniniu požiūriu labai stabilus ir elektriniu požiūriu aukštos kokybės. Apdorojimas naudojant atitinkamus „ept“ siūlomus apdorojimo įrankius yra labai paprastas ir užtikrina proceso patikimumą.

Be to, galima sukrauti kelias spausdintines plokštes vieną ant kitos, naudojant kontaktų juostas su atitinkamais jungiamaisiais kontaktais. Šiuo atveju galima pasiekti spausdintinių plokščių tarpusavio atstumus nuo 11,45 mm iki 19,35 mm. Be to, kreipiamojo elemento naudojimas viršutinės plokštės apačioje užtikrina stabilų kontaktų vedimą ir taip išvengiama netinkamo sujungimo.

Be lygiagretaus plokščių sujungimo, kampu pasukti kontaktų lizdai suteikia galimybę sujungti plokštes stačiu kampu – ir tai daroma su ta pačia įvairove ir patikimumu.

Sistema: „VarPol“ kontaktų juosta / „VarPol“ kontaktų lizdas

972-nn00-yx | 5,2/6,5 mm
Skirtumas ne daugiau kaip 1,55

972-nn010-yx | 5,2 mm
Skirtumas ne daugiau kaip 1,7

972-nn009-yx | 6,7 mm
Skirtumas ne daugiau kaip 3,2
(pageidautina naudoti 972-nn010-yx)

972-nn011-yx | 8,0 mm
Skirtumas ne daugiau kaip 4,0

972-nn012-yx | 10,2 mm
Skirtumas ne daugiau kaip 4,0

972-nn013-yx | 13,0 mm
Skirtumas ne daugiau kaip 4,0

972-nn018-yx | 17,5 mm
Skirtumas ne daugiau kaip 4,0

972-nn019-yx | 25,0 mm
Skirtumas ne daugiau kaip 4,0

Sistema: „VarPol“ jungčių juosta / „VarPol“ jungčių juosta su ilgais jungiamaisiais elementais

962-6xxxx-07 | 7,7 mm
Skirtumas ne daugiau kaip 2,95

962-6xxxx-12 | 12,2 mm
Skirtumas ne daugiau kaip 1,7
PC/104

962-6xxxx-17 | 17,0 mm
Skirtumas ne daugiau kaip 4,0

Prieinamumas

„ept užtikrina savo klientams nuolatinį „VarPol“ kontaktinių juostelių su 2,54 mm žingsniu tiekimą. Įrangos kūrėjai iš įvairių pramonės šakų jau daugelį metų pasitiki šiomis juostelėmis, kurios leidžia patikimai ir labai lanksčiai sujungti spausdintines plokštes arba prijungti kabelius prie spausdintinės plokštės.“

DUK: Klausimai ir atsakymai apie „VarPol“ kištukines ir lizdines jungtis

Ar naudojant „VarPol“ kištukines ir kontaktines juostas galima užtikrinti individualius spausdintinių plokščių tarpus? Ar yra „VarPol“ kištukinių ir plokštinių jungčių kreipiamieji elementai?Ar galima sujungti „ept“ gaminamas „VarPol“ kištukines ir kontaktines juostas?

Ar naudojant „VarPol“ kištukines ir kontaktines juostas galima užtikrinti individualius spausdintinių plokščių tarpus?

Naudojant „VarPol“ kontaktų juostą, galima sukurti spausdintinių plokščių tarpus nuo 11,45 mm iki 35,45 mm.

Ar yra „VarPol“ kištukinių ir plokštinių jungčių kreipiamieji elementai?

„VarPol“ reguliatoriai yra prieinami kaip priedai, skirti 2–104 polių skaičiui.

Ar galima sujungti „ept“ gaminamas „VarPol“ kištukines ir kontaktines juostas?

„ept“ užtikrina, kad „VarPol“ juostos būtų sujungiamos be siūlių.
