DIN 41612: Apžvalga
DIN 41612 produktaiDIN 41612 spausdintinių plokščių jungtys (spausdintinės plokštės jungtis) – „EPT“ kokybės pažadasMūsų plokščių jungtys: ✓ patikimos, ✓ tvirtos, ✓ įvairių modeliųDIN 41612 jungties, skirtos plokščių jungimui, savybės„press-fit technologija“ „Tcom press“KonstrukcijosKūrėjo požiūrisDUKAtsiliepimai
Funkcijos
- Galimos
- įvairios prijungimo technologijos. Aanksčiau ir vėliau susijungiantys kontaktai pagal užsakymą
- Išankstinis centravimas
- Įvairūs išvado ilgiai
- Iki 160 kontaktų viename jungtyje (jungtis). Siūlomos
- jungtys su
- dviem–penkiomis eilėmis. Jungtys su 2,54 mm arba 5,08 mm žingsnis. Platus
- priedų asortimentas, pvz., „Shroud“, „Board lock“, kodavimas
- ; jungčių kištukai, skirti „Daisy Chaining“
- grandinei, yra tarptautiniu mastu patvirtinti, pvz., pagal UL
- standartą; signalų perdavimas iki 1,5 A
- ; srovės perdavimas iki 5,6 A arba 15 A
- ; tvirtinimo spaustukai ir kodavimai suteikia kūrėjams ir vartotojams papildomą saugumą bei daugybę naudojimo galimybių.
Paraiškos
- „užpakalinė plokštė“ – „dukterinė plokštė“, „19 colių stovų technika“ (VME)
- , „Board-to-Board“, lygiagretus arba sukrautas
- „didelė srovė“ Naudojimas
- kaip periferinių įrenginių jungtis išoriniams sąsajams iš laidų
- pusės per didesnius atstumus naudojant juostinis kabelis
Filtrai
Tiesus lizdinė jungtis
Tiesus kištukinė jungtis
90° lizdinė jungtis
90° kištukinė jungtis
perjungiamoji jungtis
VME 64x

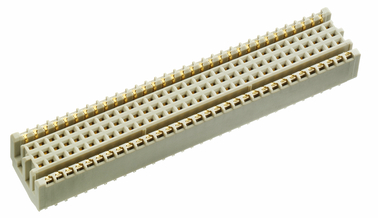

DIN 41612 VME 64x jungtis Prekės Nr. 306-61067-12
Jungties ilgis 4,6 mm, Skaičius 160, Prispaudimo technologija, 1 kokybės lygis, be flanšo
Stačiakampis
Prispaudimo technologija
Tvirtas
DIN 41612 VME 64x jungtis Prekės Nr. 306-62067-12
Jungties ilgis 4,6 mm, Skaičius 160, Prispaudimo technologija, 1 kokybės lygis, ANSI flanšas
Stačiakampis
Prispaudimo technologija
Tvirtas
DIN 41612 VME 64x jungtis Prekės Nr. 306-67069-14
Prijungimo ilgis 17 mm, su įterpimo zona 1 kokybės lygyje, Skaičius 160, Prispaudimo technologija, 1 kokybės lygis, ANSI flanšas
Stačiakampis
Prispaudimo technologija
Tvirtas
DIN 41612 VME 64x jungtis Prekės Nr. 306-60067-12
Jungties ilgis 4,6 mm, Skaičius 160, Prispaudimo technologija, 1 kokybės lygis, DIN flanšas
Stačiakampis
Prispaudimo technologija
Tvirtas
DIN 41612 VME 64x jungtis Prekės Nr. 306-65069-14
Prijungimo ilgis 17 mm, su įterpimo zona 1 kokybės lygyje, Skaičius 160, Prispaudimo technologija, 1 kokybės lygis, DIN flanšas
Stačiakampis
Prispaudimo technologija
Tvirtas
DIN 41612 VME 64x jungtis Prekės Nr. 306-66069-14
Prijungimo ilgis 17 mm, su įterpimo zona 1 kokybės lygyje, Skaičius 160, Prispaudimo technologija, 1 kokybės lygis, be flanšo
Stačiakampis
Prispaudimo technologija
Tvirtas
Priedai
DIN 41612 kodavimas, B ir C tipai Prekės Nr. 104-19003
B ir C tipams, užkerta kelią netinkamam komponentų montavimui, 1 vnt. atitinka 4 pleištus
DIN 41612 apsauginis gaubtas C/R Prekės Nr. 115-15302
skirta 3,2 mm storio spausdintinėms plokštėms, skirta 17 mm ilgio stulpams, C/R
Stačiakampis
DIN 41612 apsauginis gaubtas C/R Prekės Nr. 115-15401
skirta 2,4 mm storio spausdintinėms plokštėms, skirta 13 mm ilgio stulpams, C/R
Stačiakampis
DIN 41612 apsauginis gaubtas C/R Prekės Nr. 115-15301
skirta 2,4 mm storio spausdintinėms plokštėms, skirta 17 mm ilgio stulpams, C/R
Stačiakampis
DIN 41612 apsauginis gaubtas C/R Prekės Nr. 115-15402
skirta 3,2 mm storio spausdintinėms plokštėms, skirta 13 mm ilgio stulpams, C/R
Stačiakampis
DIN 41612 apsauginis gaubtas sunkiai sukasi Prekės Nr. 115-15405
skirta 3,2 mm storio spausdintinėms plokštėms, skirta 13 mm ilgio stulpams, C/R sunkiai sukasi
Stačiakampis
DIN 41612 apsauginis gaubtas, sunkiai pasukamas, be flanšo Prekės Nr. 115-15408
skirta 3,2 mm storio spausdintinėms plokštėms, skirta 13 mm ilgio stulpams, C/R sunkiai sukasi, be flanšo
Stačiakampis
DIN 41612 apsauginis gaubtas C/R su veržle Prekės Nr. 115-15701
skirta 3,2 mm storio spausdintinėms plokštėms, skirta 13 mm ilgio stulpams, C/R su veržle
Stačiakampis
DIN 41612 apsauginis gaubtas C/R su veržle Prekės Nr. 115-15702
skirta 3,2 mm storio spausdintinėms plokštėms, skirta 17 mm ilgio stulpams, C/R su veržle
Stačiakampis

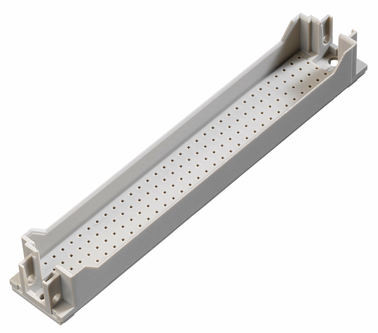

DIN 41612 VME gaubtas Prekės Nr. 315-15401
skirta 3,4 mm storio spausdintinėms plokštėms, Stulpelio ilgis 17 mm, x = 6 mm
Stačiakampis
DIN 41612 VME gaubtas Prekės Nr. 315-15402
skirta 4,6 mm storio spausdintinėms plokštėms, Stulpelio ilgis 17 mm, x = 4,8 mm
Stačiakampis

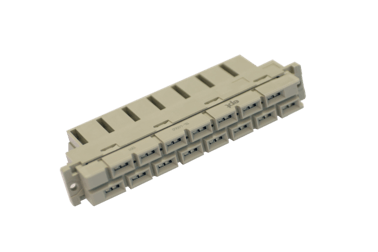

DIN 41612 kodavimas, modeliai H11 ir H15 Prekės Nr. 114-30000
Plastikinė liežuvėlė kodavimui
Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?
DIN 41612 spausdintinių plokščių jungtys (spausdintinės plokštės jungtis) – „EPT“ kokybės pažadas
Asmeniškai ir individualiai
. Trumpi keliai, greitas reagavimas ir tie patys patyrę kontaktiniai asmenys, su kuriais bendraujate jau daugelį metų, garantuoja jums aukštą informacijos kokybę bei laiko ir išlaidų taupymą.
Žinoma, „ept“ kompanijoje mes visada džiaugiamės jūsų apsilankymu vienoje iš mūsų gamyklų!
. Trumpi keliai, greitas reagavimas ir tie patys patyrę kontaktiniai asmenys, su kuriais bendraujate jau daugelį metų, garantuoja jums aukštą informacijos kokybę bei laiko ir išlaidų taupymą.
Žinoma, „ept“ kompanijoje mes visada džiaugiamės jūsų apsilankymu vienoje iš mūsų gamyklų!
Patikimumas ir greitis
„ept“ derina ilgametį patikimumą ir stabilumą su dideliu lankstumu, kurį užtikrina kuo didesnė nepriklausomybė nuo tiekėjų ir nuosava įrankių gamybos įmonė („įrankių gamyba“). Jums tai reiškia trumpesnį „time to market“, greitus ir aiškius atsakymus į jūsų klausimus, taip pat galimybę savarankiškai ir nepriklausomai valdyti prioritetus.
„ept“ derina ilgametį patikimumą ir stabilumą su dideliu lankstumu, kurį užtikrina kuo didesnė nepriklausomybė nuo tiekėjų ir nuosava įrankių gamybos įmonė („įrankių gamyba“). Jums tai reiškia trumpesnį „time to market“, greitus ir aiškius atsakymus į jūsų klausimus, taip pat galimybę savarankiškai ir nepriklausomai valdyti prioritetus.
Puiki bendra kokybė
Mažiausias rinkoje pasitaikantis gedimų skaičius eksploatacijos metu ir aukštas tiekimo patikimumas (savalaikis pristatymas) garantuoja jums mažą gedimų riziką ir padeda išvengti brangių linijų sustabdymų. Šį teiginį patvirtina veikianti kokybės ir aplinkosaugos vadybos sistema, sertifikuota pagal ISO 9001, ISO 14001 ir TS 16949 standartus.
Gamyba savo įmonėje, naudojant nuosavus įrankius, bei vidinė „galvanotechnika“ užtikrina aukštą gaminių kokybę ir nuolatinius, patikimus patikrinimus.
Mažiausias rinkoje pasitaikantis gedimų skaičius eksploatacijos metu ir aukštas tiekimo patikimumas (savalaikis pristatymas) garantuoja jums mažą gedimų riziką ir padeda išvengti brangių linijų sustabdymų. Šį teiginį patvirtina veikianti kokybės ir aplinkosaugos vadybos sistema, sertifikuota pagal ISO 9001, ISO 14001 ir TS 16949 standartus.
Gamyba savo įmonėje, naudojant nuosavus įrankius, bei vidinė „galvanotechnika“ užtikrina aukštą gaminių kokybę ir nuolatinius, patikimus patikrinimus.
Mūsų plokščių jungtys: ✓ patikimos, ✓ tvirtos, ✓ įvairių modelių
DIN 41612 standartą atitinkantys spausdintinių plokščių jungtys (spausdintinės plokštės jungtis) yra tūkstančius kartų išbandytos ir aukštos kokybės pramoninės jungtys, naudojamos jau daugiau nei 50 metų.
Tvirtumas
„ jungtis “ DIN41612 plokštės gali atlaikyti net sudėtingas aplinkos sąlygas, pavyzdžiui, smūgius, vibraciją, kenksmingas dujas ir daugelį kitų veiksnių. Naudodami mūsų specialias kontaktų technologijas, užtikriname tvirtą apdailą ir didelius tolerancijos parametrus jungiant ir įkišant. Apdorojimo metu galite rinktis iš „ press-fit technologija “, „ lituojamasis išvadas “, „rankinis litavimas“, „WireWrap“, „Faston“, „Schneidklemm“ ( juostinis kabelis ) arba „THRT“.
„ jungtis “ DIN41612 plokštės gali atlaikyti net sudėtingas aplinkos sąlygas, pavyzdžiui, smūgius, vibraciją, kenksmingas dujas ir daugelį kitų veiksnių. Naudodami mūsų specialias kontaktų technologijas, užtikriname tvirtą apdailą ir didelius tolerancijos parametrus jungiant ir įkišant. Apdorojimo metu galite rinktis iš „ press-fit technologija “, „ lituojamasis išvadas “, „rankinis litavimas“, „WireWrap“, „Faston“, „Schneidklemm“ ( juostinis kabelis ) arba „THRT“.
Patikimumas
. Mūsų spausdintinių plokščių jungtys (jungtis), pagamintos naudojant „Tcom press®“ -press-fit technologija, pasižymi mažiausiu rinkoje pasitaikančiu gedimų dažniu eksploatacijos sąlygomis. Kartu su aukštu tiekimo patikimumu (savalaikis pristatymas) garantuojame mažą gedimų riziką ir brangių linijų sustabdymų išvengimą. Tiekimo terminus, kai prekės tiekiamos tiesiogiai iš mūsų, suderinsime su jumis. Jei dėl išorinių aplinkybių atsirastų pristatymo vėlavimas, mes jus apie tai informuosime kuo anksčiau ir susitarsime dėl naujos pristatymo datos. Jei užsakymus pateikiate per mūsų partnerius, prašome kreiptis tiesiogiai į partnerį.
. Mūsų spausdintinių plokščių jungtys (jungtis), pagamintos naudojant „Tcom press®“ -press-fit technologija, pasižymi mažiausiu rinkoje pasitaikančiu gedimų dažniu eksploatacijos sąlygomis. Kartu su aukštu tiekimo patikimumu (savalaikis pristatymas) garantuojame mažą gedimų riziką ir brangių linijų sustabdymų išvengimą. Tiekimo terminus, kai prekės tiekiamos tiesiogiai iš mūsų, suderinsime su jumis. Jei dėl išorinių aplinkybių atsirastų pristatymo vėlavimas, mes jus apie tai informuosime kuo anksčiau ir susitarsime dėl naujos pristatymo datos. Jei užsakymus pateikiate per mūsų partnerius, prašome kreiptis tiesiogiai į partnerį.
Didelė variantų įvairovė
Siūlome 12 pagrindinių formų ir 25 variantus, kurie sudaro beveik visą DIN 41612 pramoninių jungčių asortimentą. Nesvarbu, ar tai būtų „lizdinė jungtis“, „kištukinė jungtis“, „perjungiamoji jungtis“, „VME64x“, ar „Schneidklemm“-variantas – mūsų DIN 41612 spausdintinių plokščių jungtys ir plokščių jungtys yra universalios ir labai patikimos. Jei jums reikalingi kiti DIN 41612 spausdintinių plokščių jungtys, jūsų užklausos atveju galime greitai pateikti papildomus variantus.
Siūlome 12 pagrindinių formų ir 25 variantus, kurie sudaro beveik visą DIN 41612 pramoninių jungčių asortimentą. Nesvarbu, ar tai būtų „lizdinė jungtis“, „kištukinė jungtis“, „perjungiamoji jungtis“, „VME64x“, ar „Schneidklemm“-variantas – mūsų DIN 41612 spausdintinių plokščių jungtys ir plokščių jungtys yra universalios ir labai patikimos. Jei jums reikalingi kiti DIN 41612 spausdintinių plokščių jungtys, jūsų užklausos atveju galime greitai pateikti papildomus variantus.
Prieinamumas
: Esame beveik nepriklausomi nuo tiekėjų. Mūsų nuosava įrankių gamybos įmonė „įrankių gamyba“ leidžia mums užtikrinti ilgalaikį patikimumą ir stabilumą bei didelį lankstumą. Taigi jūs gaunate naudos iš greitesnio produkto pateikimo į rinką („time to market“). Mūsų aptarnavimo skyrius greitai ir patikimai atsakys į jūsų klausimus.
: Esame beveik nepriklausomi nuo tiekėjų. Mūsų nuosava įrankių gamybos įmonė „įrankių gamyba“ leidžia mums užtikrinti ilgalaikį patikimumą ir stabilumą bei didelį lankstumą. Taigi jūs gaunate naudos iš greitesnio produkto pateikimo į rinką („time to market“). Mūsų aptarnavimo skyrius greitai ir patikimai atsakys į jūsų klausimus.
Pagaminta ES
. Gamyba savo įmonėje, naudojant nuosavus įrankius, bei vidinė „galvanotechnika“ užtikrina aukštą produktų kokybę ir nuolatinius, patikimus patikrinimus. Mūsų DIN 41612 pramoniniai jungtys gaminamos Vokietijoje ir Čekijoje.
. Gamyba savo įmonėje, naudojant nuosavus įrankius, bei vidinė „galvanotechnika“ užtikrina aukštą produktų kokybę ir nuolatinius, patikimus patikrinimus. Mūsų DIN 41612 pramoniniai jungtys gaminamos Vokietijoje ir Čekijoje.
Sertifikatai
„EPT“ yra sertifikuota pagal ISO 9001, ISO 14001 ir TS 16949 standartus. Mūsų sertifikatus, leidimus ir bandymų ataskaitas, skirtas JAV ir Kanadai, taip pat RoHS, REACH, POP, perdirbimo reikalavimus bei mūsų klausimyną dėl „konflikto zonų mineralai“ (konfliktinių mineralų) rasite čia.
„EPT“ yra sertifikuota pagal ISO 9001, ISO 14001 ir TS 16949 standartus. Mūsų sertifikatus, leidimus ir bandymų ataskaitas, skirtas JAV ir Kanadai, taip pat RoHS, REACH, POP, perdirbimo reikalavimus bei mūsų klausimyną dėl „konflikto zonų mineralai“ (konfliktinių mineralų) rasite čia.
DIN 41612 jungties, skirtos plokščių jungimui, savybės
Visų pirma kaip pramoninė jungtis DIN 41612 jungtis tebėra plačiai paplitusi. Pavyzdžiui, jau daugiau nei 35 metus rinkoje esanti VME magistralė yra pagrįsta DIN jungtimis. Tai leido jai užsitikrinti labai gerą poziciją pramoninių kompiuterių srityje, ir ji vis dar naudojama naujuose projektuose. Didelė DIN jungčių tipų ir prijungimo technologijų įvairovė (press-fit technologija, panardinamasis litavimas, rankinis litavimas, wire wrap technologija, Crimp ir THR) aprėpia platų taikymo spektrą. Be to, tvirta ir patikima konstrukcija užtikrina šių spausdintinių plokščių jungčių perspektyvą ateityje. Šiandien DIN 41612 jungtys naudojamos tiek signalų perdavimo, tiek didesnių srovių perdavimo srityse. Ir tai daroma visose pramoninės elektronikos srityse: nuo valdymo technikos iki variklių valdymo sistemų ir pramoninių kompiuterių.
Daugiau informacijos apie DIN 41612 Leiterplatten-jungtis:
Daugiau informacijos apie DIN 41612 Leiterplatten-jungtis:
DIN 41612 produktaiDIN 41612 spausdintinių plokščių jungtys (spausdintinės plokštės jungtis) – „EPT“ kokybės pažadasMūsų plokščių jungtys: ✓ patikimos, ✓ tvirtos, ✓ įvairių modeliųDIN 41612 jungties, skirtos plokščių jungimui, savybės„press-fit technologija“ „Tcom press“KonstrukcijosKūrėjo požiūrisDUKAtsiliepimai
Apžvalga
Apžvalga
„press-fit technologija“ „Tcom press“ iš „ept“
Atsižvelgiant į vis didėjantį elektroninių mazgų miniatiūrizavimą ir didesnį komponentų tankį spausdintinėse plokštėse, vis dažniau naudojama be lydymo „press-fit technologija“ technologija. Įspaudžiamosios jungtys sukuriamos įspaudžiant jungties kontaktą (pin) į perėjimu sujungtą spausdintinės plokštės skylę. „metalizuota kiaurymė“ technologija leidžia sukurti elektrinį ryšį tarp priešingų spausdintinės plokštės sluoksnių. Tam per „Europlatine“ išgręžiama skylė ir kaip nešiojamoji medžiaga uždedamas varis.

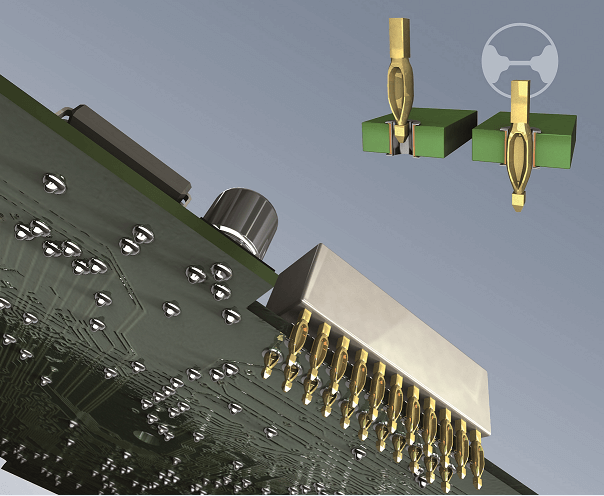

Kontaktas užmezgamas naudojant nustatytą ir kontroliuojamą jėgą – tai didžiulis privalumas, užtikrinantis pastovią kokybę ir greitą, sklandų apdorojimą. Ypatinga savybė: „press-fit kaištis“ įspaudimo kaištis turi didesnę įstrižainę nei spausdintinės plokštės skylės skersmuo. Lankstumas pasiekiamas „press-fit zona“ įspaudimo zonoje.
Įspaudimo įrankiai leidžia vienu metu įspausti kelis „jungtis“ jungiklius. Skirtingai nei litavimo atveju, spausdintinės plokštės nepatiria terminio poveikio. Tarp „press-fit kaištis“ įspaudimo kaiščio ir skylės sienelės susidaro sandarus dujoms nepraleidžiantis, patvari, mechaniniu ir elektriniu požiūriu gerai laidži jungtis su mažu kontaktinė varža.
Kontaktas užmezgamas naudojant nustatytą ir kontroliuojamą jėgą – tai didžiulis privalumas, užtikrinantis pastovią kokybę ir greitą, sklandų apdorojimą. Ypatinga savybė: „press-fit kaištis“ įspaudimo kaištis turi didesnę įstrižainę nei spausdintinės plokštės skylės skersmuo. Lankstumas pasiekiamas „press-fit zona“ įspaudimo zonoje.
Įspaudimo įrankiai leidžia vienu metu įspausti kelis „jungtis“ jungiklius. Skirtingai nei litavimo atveju, spausdintinės plokštės nepatiria terminio poveikio. Tarp „press-fit kaištis“ įspaudimo kaiščio ir skylės sienelės susidaro sandarus dujoms nepraleidžiantis, patvari, mechaniniu ir elektriniu požiūriu gerai laidži jungtis su mažu kontaktinė varža.
„DIN 41612“ jungties privalumai, kuriuos užtikrina „Tcom press®“ press-fit technologija
- Elektrinė, mechaninė, dujų nepraleidžianti, atspari korozijai ir mažos varžos jungtis
- Didelė tvirtinimo jėga
- Nėra litavimo klaidų, lydalo likučių ar panašių dalykų
- Nereikia papildomo
- plovimo Nėra terminio poveikio „Euro“ plokštei
- Nėra terminio poveikio elektroniniams komponentams Galima
- perdirbti
- paprastai išspaudžiant Efektyvesnis ir ekonomiškesnis surinkimo procesas Galimas
- dvipusis spausdintinės plokštės surinkimas
„DIN 41612“ jungties „Vor-“ ir „vėliau susijungiantis kontaktas“
DIN 41612/IEC 60603-2 tipų šeima (jungčių šeima) susideda iš 12 pagrindinių tipų su papildomais variantais. DIN jungtims (DIN-jungtis), kurių tipai yra B, C, R, D ir E, galima naudoti 0,8 mm arba 1,0 mm anksčiau susijungusius kištukinius kontaktus bet kurioje eilių a, b, c, d ir e pozicijoje. tipas F ir G jungtyse galimi 1,3 mm anksčiau ir vėliau susijungiantys kontaktai.
Kodėl verta naudoti anksčiau ir vėliau susijungiančius kontaktus?
Anksčiau ir vėliau susijungiantys kontaktai elektrotechnikoje naudojami siekiant išvengti įtampos smailių ir taip užkirsti kelią viršįtampiams. Naudojant šiuos kontaktus, jungtis užmezgama pirmiausia arba paskutinė, taip pat nutraukiama pirmiausia arba paskutinė.
Reikia jungties su anksčiau ir vėliau susijungiančiais kontaktais (jungtis)?
Jokių problemų. Pas mus galite įsigyti specialų kontaktų užpildymą, skirtą DIN tipams B, C, R, D, E, F ir G. Anskčiau susijungiantis kontaktas gali būti įmontuotas bet kurioje pageidaujamoje pozicijoje.
Susisiekite su mumis »
Kodėl verta naudoti anksčiau ir vėliau susijungiančius kontaktus?
Anksčiau ir vėliau susijungiantys kontaktai elektrotechnikoje naudojami siekiant išvengti įtampos smailių ir taip užkirsti kelią viršįtampiams. Naudojant šiuos kontaktus, jungtis užmezgama pirmiausia arba paskutinė, taip pat nutraukiama pirmiausia arba paskutinė.
Reikia jungties su anksčiau ir vėliau susijungiančiais kontaktais (jungtis)?
Jokių problemų. Pas mus galite įsigyti specialų kontaktų užpildymą, skirtą DIN tipams B, C, R, D, E, F ir G. Anskčiau susijungiantis kontaktas gali būti įmontuotas bet kurioje pageidaujamoje pozicijoje.
Susisiekite su mumis »

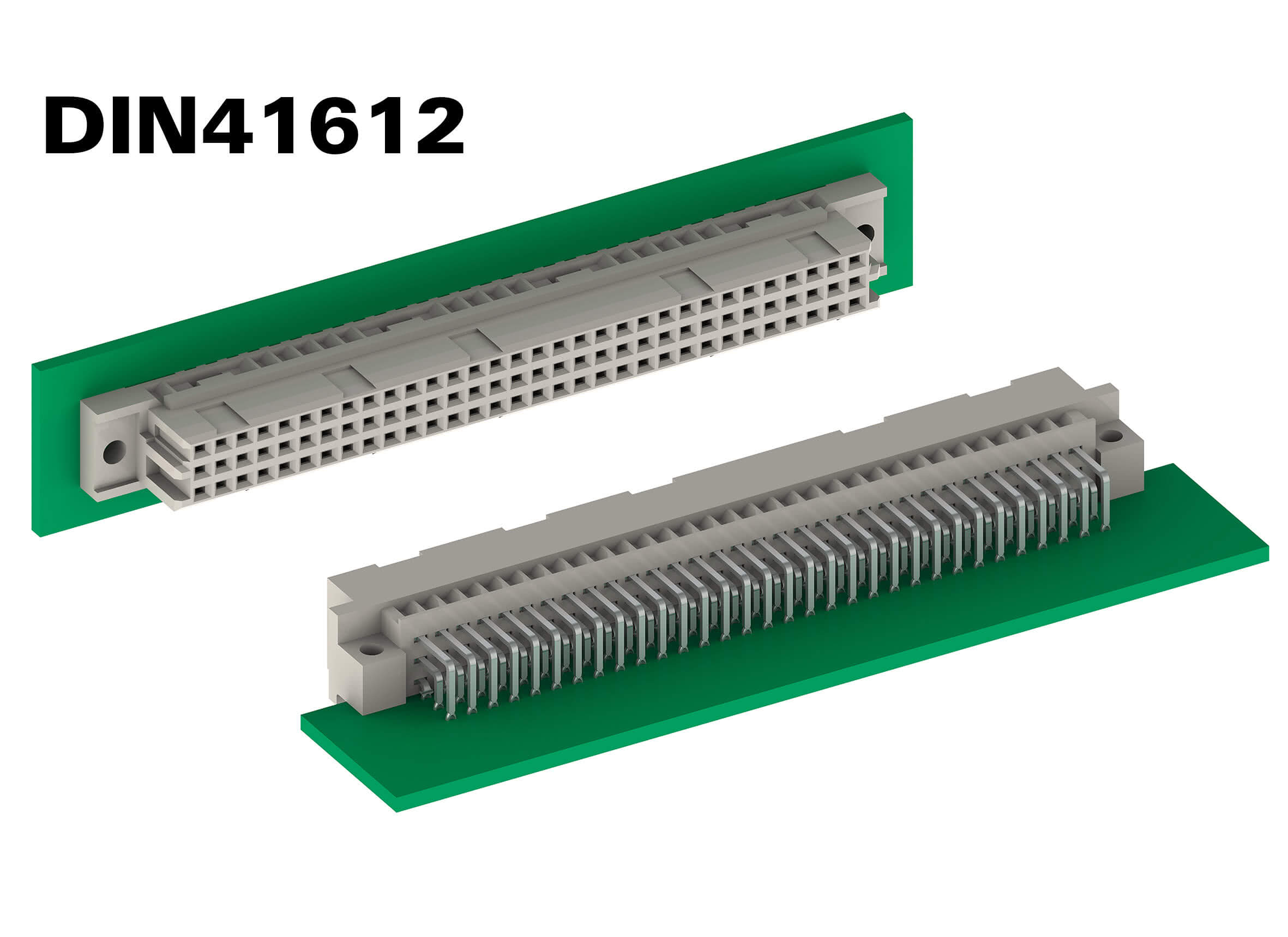

Plokščių jungčių DIN 14162 tipai
signalinė jungtis, kurių žingsnis yra 2,54 mm
, atitinkantys DIN 41612 tipas B, Q + DIN 41612 tipas C, R
Dviejų eilių „tipas B“ ir trijų eilių DIN 41612 C tipo jungtys susideda iš kampinės „kištukinės jungties“ ir tiesios „Feder-/lizdų juostelė“. Jei reikalingos tiesios „kištukinės jungties“ ir kampinės „lizdinės jungties“, galima rinktis dviejų eilių „tipas Q“ ir trijų eilių „R“.
Visos 4 serijos yra prieinamos pusės ir trečdalio versijose. Jungimo variantams galima rinktis įspaudimo, banginio litavimo ir THR technologijas.
Kadangi B ir Q, taip pat C ir R tipai gali būti derinami, yra galimybė spausdintines plokštes sujungti 90° kampu, lygiagrečiai arba horizontaliai.

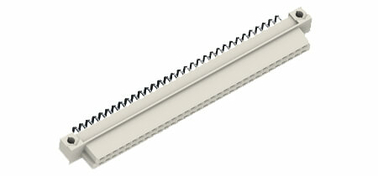

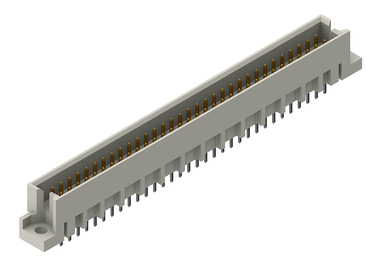

DIN 41612 jungtys – tipas B + Q:
- tipas B: kampinis „kištukinė jungtis“, tiesi
„lizdinė jungtis“ - tipas Q: tiesi „kištukinė jungtis“, kampinis „lizdinė jungtis“
- 64
kontaktai - Ilgis: 95 mm, plotis: 8,6 mm

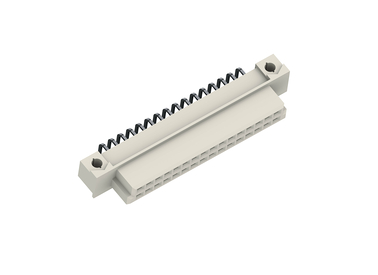

DIN 41612 jungtys – tipas B/2 + Q/2:
- tipas B: kampu pasukta „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – tipas Q: tiesi „kištukinė jungtis“, kampu pasukta
„lizdinė jungtis“ – 32
kontaktai – ilgis: 55 mm, plotis: 8,6 mm
DIN 41612 jungtys – tipas B/3 + Q/3
: – tipas B: kampu pasukta „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – tipas Q: kampu pasukta „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – 20
kontaktų – ilgis: 39 mm, plotis: 8,6 mm
DIN 41612 kištukas – tipas C + R:
– tipas C: kampinis „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – tipas R: tiesi „kištukinė jungtis“, kampinis „lizdinė jungtis“
– 96
kontaktų – ilgis: 95 mm, plotis: 11 mm
DIN 41612 kištukas – tipas C/2 + R/2:
- tipas C: kampinis „kištukinė jungtis“ kontaktų juosta, tiesi „tipas“ kontaktų
juosta – R tipo konstrukcija (tipas R): tiesi „kištukinė jungtis“ kontaktų juosta, kampinis
„lizdinė jungtis“ kontaktų juosta – 48
kontaktų – ilgis: 55 mm, plotis: 11 mm
DIN 41612 kištukas – C/3 + R/3 tipo konstrukcija (tipas C/3 + R/3):
- tipas C: kampinis „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – tipas R: kampinis „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – 30
kontaktų – ilgis: 39 mm, plotis: 11 mm
Visomis minėtomis tipais 20 °C temperatūroje galima perduoti iki 1,6 A darbinę srovę.
DIN signalinė jungtis dažnai naudojami IT / kompiuterinių technologijų srityje, siekiant sujungti įstatomoji plokštė su užpakalinė plokštė.
Visos 4 serijos yra prieinamos pusės ir trečdalio versijose. Jungimo variantams galima rinktis įspaudimo, banginio litavimo ir THR technologijas.
Kadangi B ir Q, taip pat C ir R tipai gali būti derinami, yra galimybė spausdintines plokštes sujungti 90° kampu, lygiagrečiai arba horizontaliai.
DIN 41612 jungtys – tipas B + Q:
- tipas B: kampinis „kištukinė jungtis“, tiesi
„lizdinė jungtis“ - tipas Q: tiesi „kištukinė jungtis“, kampinis „lizdinė jungtis“
- 64
kontaktai - Ilgis: 95 mm, plotis: 8,6 mm
DIN 41612 jungtys – tipas B/2 + Q/2:
- tipas B: kampu pasukta „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – tipas Q: tiesi „kištukinė jungtis“, kampu pasukta
„lizdinė jungtis“ – 32
kontaktai – ilgis: 55 mm, plotis: 8,6 mm
DIN 41612 jungtys – tipas B/3 + Q/3
: – tipas B: kampu pasukta „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – tipas Q: kampu pasukta „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – 20
kontaktų – ilgis: 39 mm, plotis: 8,6 mm
DIN 41612 kištukas – tipas C + R:
– tipas C: kampinis „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – tipas R: tiesi „kištukinė jungtis“, kampinis „lizdinė jungtis“
– 96
kontaktų – ilgis: 95 mm, plotis: 11 mm
DIN 41612 kištukas – tipas C/2 + R/2:
- tipas C: kampinis „kištukinė jungtis“ kontaktų juosta, tiesi „tipas“ kontaktų
juosta – R tipo konstrukcija (tipas R): tiesi „kištukinė jungtis“ kontaktų juosta, kampinis
„lizdinė jungtis“ kontaktų juosta – 48
kontaktų – ilgis: 55 mm, plotis: 11 mm
DIN 41612 kištukas – C/3 + R/3 tipo konstrukcija (tipas C/3 + R/3):
- tipas C: kampinis „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – tipas R: kampinis „kištukinė jungtis“, tiesi
„lizdinė jungtis“ – 30
kontaktų – ilgis: 39 mm, plotis: 11 mm
Visomis minėtomis tipais 20 °C temperatūroje galima perduoti iki 1,6 A darbinę srovę.
DIN signalinė jungtis dažnai naudojami IT / kompiuterinių technologijų srityje, siekiant sujungti įstatomoji plokštė su užpakalinė plokštė.

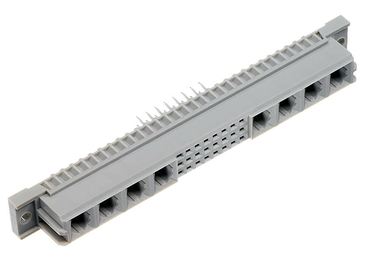

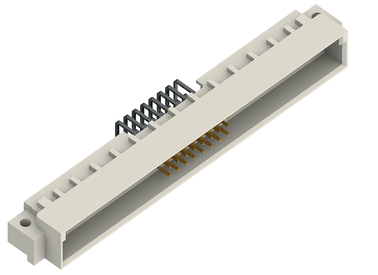

Signalas ir maitinimas (30 A) viename spausdintinių plokščių
jungtyje DIN 41612, „tipas“ M

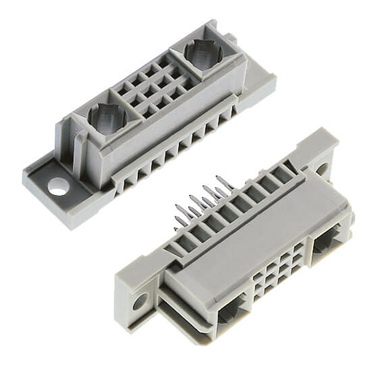

M tipo jungtis vienoje jungtyje siūlo didelės srovės (didelė srovė-) ir signalinius kontaktus. Tiesios „lizdinė jungtis-“ ir kampinės „kištukinė jungtis-“ jungtys gali būti komplektuojamos pasirinktinai su 6 signaliniais ir 10 koaksialiniais kontaktais arba 24/8, 42/6, 60/4, 78/2. Be to, M serija jungtys taip pat yra prieinamos M/2 – 30/2 ir M/3 – 12/2 versijose.
Šios spausdintinių plokščių jungčių (jungtis) variantai naudojami, pavyzdžiui, pildymo įrenginių valdymo sistemose.
Šios spausdintinių plokščių jungčių (jungtis) variantai naudojami, pavyzdžiui, pildymo įrenginių valdymo sistemose.
žingsnis 5,08 mm – „Power“ (5,6 A)
DIN 41612 tipas D, E + DIN 41612 tipas F, G + DIN 41612 tipas F plokščias, G plokščias

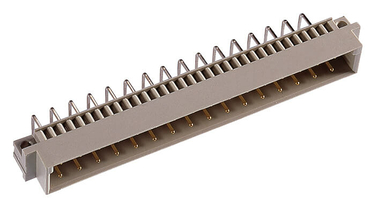

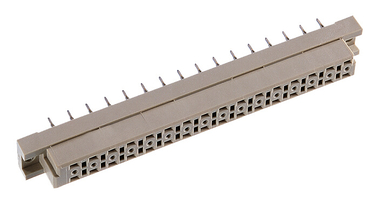

Norintys perduoti srovę iki 5,6 A gali pasinaudoti dvieilėmis DIN 41612 „tipas D“ ir trieilėmis DIN 41612 „tipas E“ jungtimis. Abiejų variantų „žingsnis“ yra 5,08 mm. Standartiškai „kištukinė jungtis“ yra kampinis, o „lizdinė jungtis“ – tiesi.

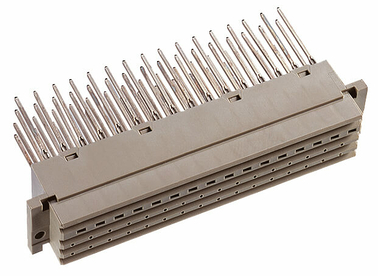

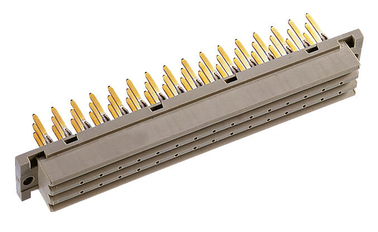

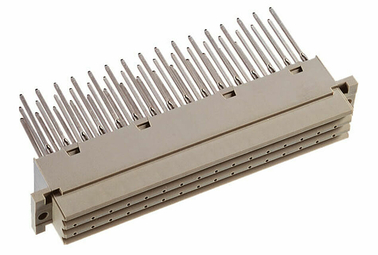

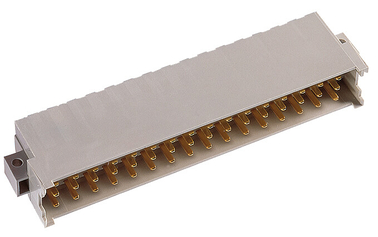

Toms pačioms reikmėms skirtos, tačiau tvirtesnės konstrukcijos yra plokščių jungtys DIN 41612 F tipo (trirankės) ir DIN 41612 G tipo (keturrankės). Abiejų tipų spausdintinių plokščių jungčių (spausdintinės plokštės jungtis-Typen) lizdinė jungtis (lizdų juostelė) be standartinio aukščio taip pat yra prieinama žemesnio aukščio versijoje. Taigi galima užtikrinti skirtingus atstumus tarp plokščių.
DIN 41612 „tipas“ F ir DIN 41612 „tipas“ G daugiausia naudojami geležinkelių transporto srityje (geležinkelių technika).
tipasa D (Type D)
:- 32
kontaktai- 2 eilės
tipasa E (Type E)
:- 48
kontaktai- 2 eilės
tipasa F (Type F)
:- 48
kontaktai- 3 eilės
tipasa F plokščia
:- 48
kontaktai- 3 eilės

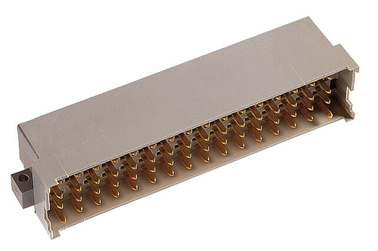

tipasa G (Type G)
:- 64
kontaktai- 4 eilės

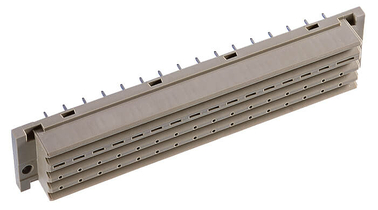

tipasa G plokščia
:- 64
kontaktai- 4 eilės
Toms pačioms reikmėms skirtos, tačiau tvirtesnės konstrukcijos yra plokščių jungtys DIN 41612 F tipo (trirankės) ir DIN 41612 G tipo (keturrankės). Abiejų tipų spausdintinių plokščių jungčių (spausdintinės plokštės jungtis-Typen) lizdinė jungtis (lizdų juostelė) be standartinio aukščio taip pat yra prieinama žemesnio aukščio versijoje. Taigi galima užtikrinti skirtingus atstumus tarp plokščių.
DIN 41612 „tipas“ F ir DIN 41612 „tipas“ G daugiausia naudojami geležinkelių transporto srityje (geležinkelių technika).
tipasa D (Type D)
:- 32
kontaktai- 2 eilės
tipasa E (Type E)
:- 48
kontaktai- 2 eilės
tipasa F (Type F)
:- 48
kontaktai- 3 eilės
tipasa F plokščia
:- 48
kontaktai- 3 eilės
tipasa G (Type G)
:- 64
kontaktai- 4 eilės
tipasa G plokščia
:- 64
kontaktai- 4 eilės

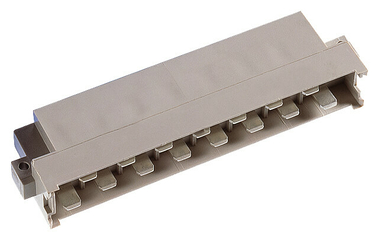

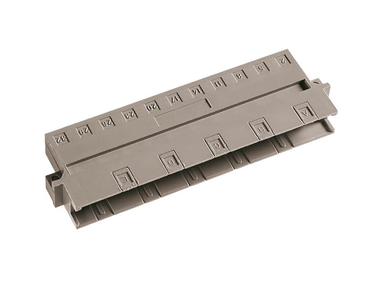

žingsnis 5,08 mm su „Faston“ jungtimi 15
A DIN 41612 H11, DIN 41612 H15, mišrus tipas DIN 41612 H7/F24

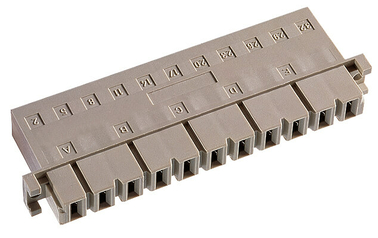

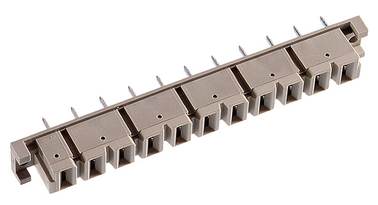

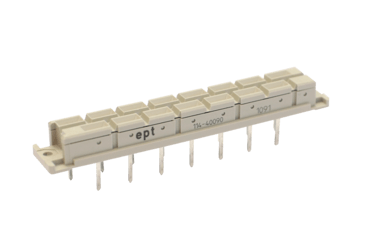

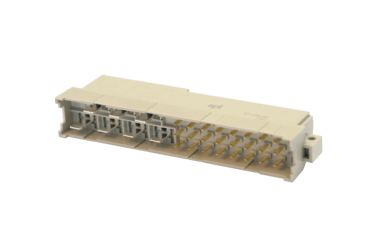

„Faston“ jungčiai reikalingas DIN 41612 H11, DIN 41612 H15 arba mišrusis tipas DIN 41612 H7/F24. H11 ir H15 „lizdinė jungtis“ jungtys yra dviejų skirtingų aukščių. Įdomus variantas yra H7/F25 jungtis su 7 „Faston“ jungtimis (15 A) ir 24 maitinimo kontaktais (5,6 A).
VME 64x jungčių plokštės,
skirtos „Vita“ daugiafunkcėms magistralės sistemoms
DIN 41612 serijos („serija“) ypatumas – 5 eilių „VME64x“ „lizdinė jungtis“. Ši jungtis, turinti 160 kontaktų, siūloma 3 skirtingais variantais ir 2 kontaktų ilgiais, naudojant „press-fit technologija“ technologiją. Dabartinė VME64 versija užtikrina 64 bitų magistralės plotį.
DIN 41612 „lizdinė jungtis“ VME64x jungtis naudojama, be kita ko, aviacijos, kosmoso bei ginklų pramonėje.
DIN 41612 „lizdinė jungtis“ VME64x jungtis naudojama, be kita ko, aviacijos, kosmoso bei ginklų pramonėje.

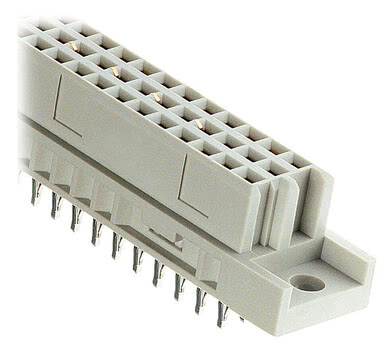

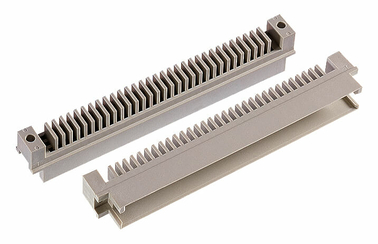

DIN 41612 jungiklio kištukas
, skirtas „Daisy Channing“
Daugelis automatizavimo technikos magistralinių sistemų sujungiamos pagal „Daisy Chain“ principą. Signalų laidų grandinimas per kelias plokštes serijiniu būdu yra įprastas metodas. Tačiau, jei atskiros plokštės išimamos, reikia įdėti jungiklius. Šią problemą galima elegantiškiau išspręsti naudojant jungiklinius kištukus. Išimant „dukterinė plokštė“ kontaktas automatiškai užtrumpinamas, todėl nereikia veltui įdėti jungiklių.
Konstrukcijų apžvalga

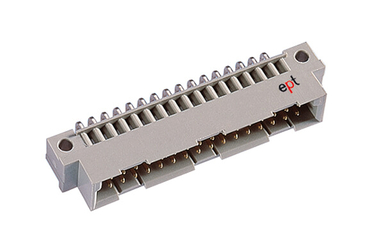

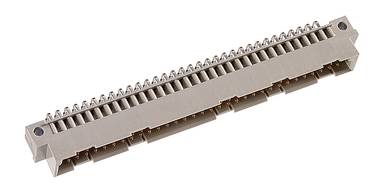

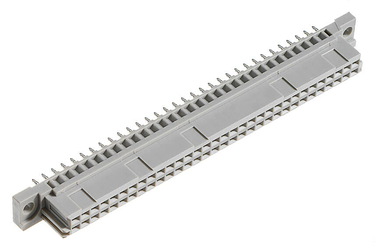

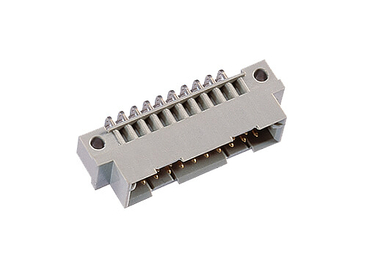

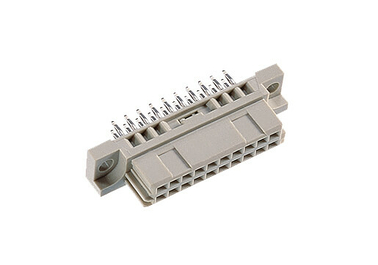

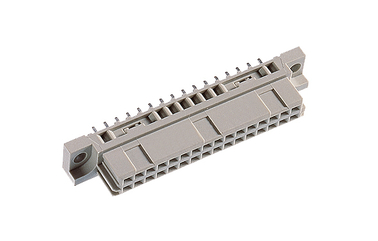

DIN 41612 „tipas“ B, B/2,
B/3• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) + 1,0 mm: 5,9•
„vėlesnis susijungimas“ (Y) -0,8 mm: 4,1
B/3• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) + 1,0 mm: 5,9•
„vėlesnis susijungimas“ (Y) -0,8 mm: 4,1

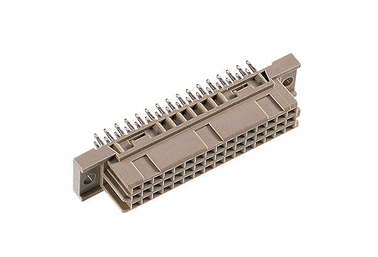

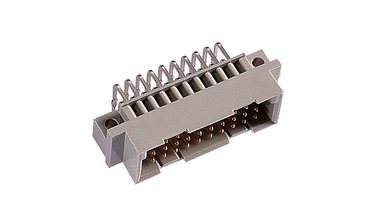

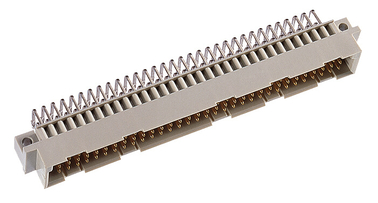

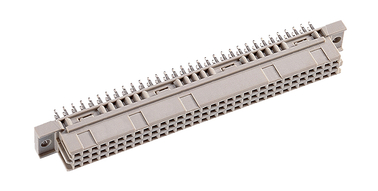

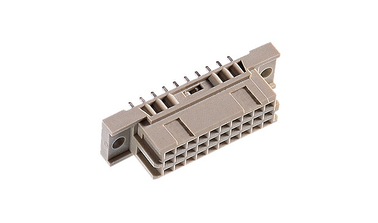

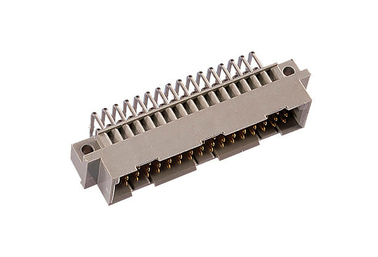

DIN 41612 „tipas“ C, C/2,
C/3• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) + 1,0 mm: 5,9•
„vėlesnis susijungimas“ (Y) -0,8 mm: 4,1
C/3• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) + 1,0 mm: 5,9•
„vėlesnis susijungimas“ (Y) -0,8 mm: 4,1

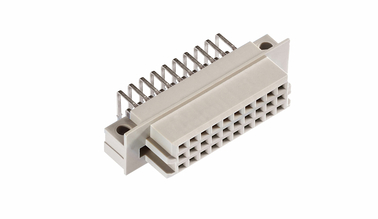

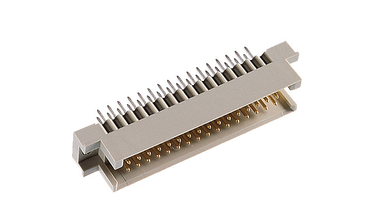

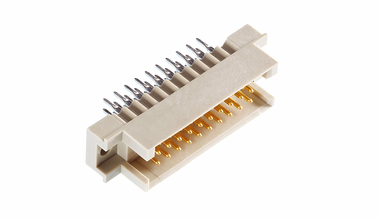

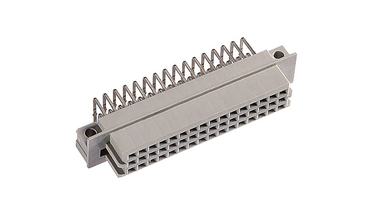

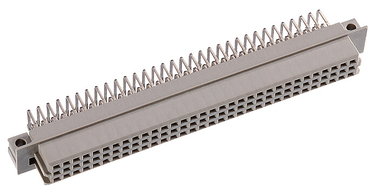

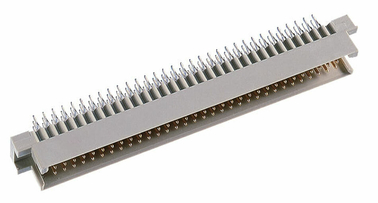

DIN 41612 „tipas“ R, R/2, R/3
„sujungimo pusė“• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
„vėlesnis susijungimas“ (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
„prijungimo pusė“ • Standartas (X): 13,
0 • „ankstesnis susijungimas“ (Y) + 0,8 mm: 13,
8 • „vėlesnis susijungimas“ (Y) -0,4 mm: 12,6 | -0,8: 12,2
„sujungimo pusė“• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
„vėlesnis susijungimas“ (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
„prijungimo pusė“ • Standartas (X): 13,
0 • „ankstesnis susijungimas“ (Y) + 0,8 mm: 13,
8 • „vėlesnis susijungimas“ (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612 „tipas“
D• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) + 0,8 mm: 5,7
D• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) + 0,8 mm: 5,7

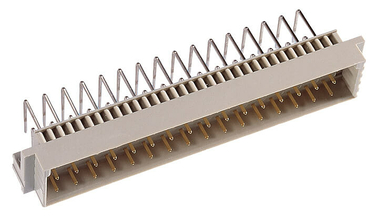

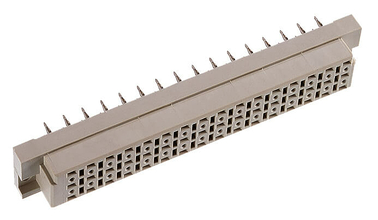

DIN 41612 tipas E (žingsnis 2,54 mm)
• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) + 0,8 mm: 5,7 (serijos a, c, e)
DIN 41612 tipas E (žingsnis 5,08 mm)
• Standartas (X): 4,9•
„ankstesnis susijungimas“ (Y) + 0,8 mm: 5,7 (serija a)
• Standartas (X): 4,
9• „ankstesnis susijungimas“ (Y) + 0,8 mm: 5,7 (serijos a, c, e)
DIN 41612 tipas E (žingsnis 5,08 mm)
• Standartas (X): 4,9•
„ankstesnis susijungimas“ (Y) + 0,8 mm: 5,7 (serija a)
DIN 41612 „tipas“
F• Standartas (X): 6,1•
„ankstesnis susijungimas“ (Y) + 1,3 mm: 7,4
F• Standartas (X): 6,1•
„ankstesnis susijungimas“ (Y) + 1,3 mm: 7,4
DIN 41612 „tipas“
G• Standartas (X): 6,1•
„ankstesnis susijungimas“ (Y) + 1,3 mm: 7,4
G• Standartas (X): 6,1•
„ankstesnis susijungimas“ (Y) + 1,3 mm: 7,4
„ept“ jungtis“ produktų serija DIN 41612 / IEC 60603-2
„Jau daugiau nei 50 metų naudojami jungtys (jungtis), atitinkančios dabartinį standartą IEC 60603-2 (anksčiau – DIN 41612). Ir tam yra rimta priežastis. Nors technologija toliau vystosi, o daiktų interneto (IoT) ir „Pramonės 2.0“ laikais įrenginiai tampa vis mažesni, tačiau juose vis tiek yra daugiau komponentų, DIN jungtys tebėra tokios pat aktualios kaip ir prieš penkis dešimtmečius – dėl jų suderinamumo su naujausiais plokščių dizainais, kurį užtikrina didelė tipų, kontaktų skaičiaus ir prijungimo technologijų įvairovė.
Be litavimo ir „wire wrap“ technologijų, „ept“ taip pat siūlo galimybę įsigyti jungčių seriją (jungčių šeima), pritaikytą „ept“ sukurtai „Tcom press“ įspaudimo zonai (press-fit zona).
„ept“ DIN 41612 / IEC 60603-2 produktų serija apima 12 pagrindinių formų, taip pat papildomas versijas su 2,54 mm arba 5,08 mm žingsniu (žingsnis). Galima rinktis tiek signalinius jungiklius, kurių srovės pralaidumas (leistinoji srovė) siekia iki 1,5 A, tiek maitinimo jungiklius, kurių srovės pralaidumas siekia iki 5,6 A ar net 15 A vienam kontaktui. Ši variantų įvairovė leidžia naudoti šią jungiklių seriją (jungčių šeima) itin plačiame taikymo spektre. Standartizavimas užtikrina jungčių suderinamumą tarp skirtingų gamintojų.“
Wolfgang Schmid, „ept GmbH“
produktų vadybininkas, DIN 41612 / IEC 60603-2 spausdintinės plokštės jungtis
Be litavimo ir „wire wrap“ technologijų, „ept“ taip pat siūlo galimybę įsigyti jungčių seriją (jungčių šeima), pritaikytą „ept“ sukurtai „Tcom press“ įspaudimo zonai (press-fit zona).
„ept“ DIN 41612 / IEC 60603-2 produktų serija apima 12 pagrindinių formų, taip pat papildomas versijas su 2,54 mm arba 5,08 mm žingsniu (žingsnis). Galima rinktis tiek signalinius jungiklius, kurių srovės pralaidumas (leistinoji srovė) siekia iki 1,5 A, tiek maitinimo jungiklius, kurių srovės pralaidumas siekia iki 5,6 A ar net 15 A vienam kontaktui. Ši variantų įvairovė leidžia naudoti šią jungiklių seriją (jungčių šeima) itin plačiame taikymo spektre. Standartizavimas užtikrina jungčių suderinamumą tarp skirtingų gamintojų.“
Wolfgang Schmid, „ept GmbH“
produktų vadybininkas, DIN 41612 / IEC 60603-2 spausdintinės plokštės jungtis
DUK: Klausimai ir atsakymai apie DIN 41612 spausdintinių plokščių jungtį
Kaip galima apdoroti DIN 41612 jungtis?Kokios srovės gali būti perduodamos naudojant DIN 41612 jungtis?Ar DIN 41612 jungtis atitinka RoHS reikalavimus?Kokį poslinkį toleruoja DIN 41216 jungtis jungiantis?Ar yra tinkamų įrankių „ept“ DIN 41216 jungčių montavimui? Kokie
Kaip galima apdoroti DIN 41612 jungtis?
Priklausomai nuo jungimo technologijos (prijungimo technologija) – įspaudimo arba aplydomasis litavimas (lituojamasis išvadas), taip pat „aplydomasis litavimas per kiaurymes“, „FASTON jungtis“ arba „IDC technologija“ (IDC)
Kokios srovės gali būti perduodamos naudojant DIN 41612 jungtis?
Galima rinktis tiek signalinius jungiklius, kurių srovės pralaidumas (leistinoji srovė) siekia iki 1,5 A, tiek maitinimo jungiklius, kurių srovės pralaidumas siekia iki 5,6 A ar net 15 A vienam kontaktui.
Ar DIN 41612 jungtis atitinka RoHS reikalavimus?
Taip, visi.
Kokį poslinkį toleruoja DIN 41216 jungtis jungiantis?
DIN jungtys pasižymi didele poslinkio tolerancija. Taigi, jungiant „Messer-“ ir „lizdinė jungtis“ jungtis, leidžiamas 1 mm radialinis poslinkis poslinkis išilgine ir skersine ašimis. Kampinio nuokrypio tolerancija yra 4° išilgine ir 2° skersine kryptimis.
Ar yra tinkamų įrankių „ept“ DIN 41216 jungčių montavimui? Kokie
Taip, siūlome jums tinkamus įrankius, pritaikytus jūsų jungtims (jungtis).
Atsiliepimai apie DIN plokščių jungtis
Mes gerbiame savo klientų norą išlaikyti konfidencialumą, todėl toliau nenurodome šaltinių. Tačiau
mes be išlygų garantuojame šių teiginių autentiškumą.
mes be išlygų garantuojame šių teiginių autentiškumą.
Mūsų klientai turi turėti galimybę saugiai prisitaikyti prie mūsų įrangos net ir sudėtingomis sąlygomis. Todėl jau daugelį metų pasitikime aukštais „ept“ DIN jungčių (jungtis) kokybės standartais.
„Man įspūdį padarė didelis įspaudžiamų jungčių pasirinkimas, įskaitant ir kampu pasuktus modelius.“
Naudojant „THR“ variantą, galima atsisakyti „banginis litavimas“ (lydymo bangoje) etapo, todėl šis procesas tampa žymiai ekonomiškesnis.
