PC/104, PC/104-Plus

PC/104 ir PC/104-Plus yra „Computer on Module“ (CoM) standartai, naudojami pramoniniuose kompiuteriuose. Skirtingai nuo kitų žinomų formų, šie moduliai montuojami vienas ant kito. Tokiu būdu galima sukurti sudėtingas skaičiavimo sistemas. PC/104 ir PC/104-Plus užtikrina visišką aparatinės ir programinės įrangos suderinamumą itin mažame korpuse (96 mm x 90 mm) su standartizuota magistralės sistema (ISA). Dėl šio standartizavimo galima kartu naudoti skirtingas PC/104 plokštes, kad būtų atlikta nustatyta užduotis.

Funkcijos

Patikrinta „ept“ įspaudimo technologija su „Tcom press®

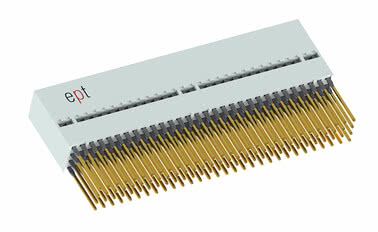

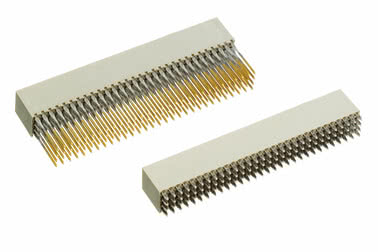

PC/104-Plus“, taip pat su 22 mm atstumu; kaip
priedai siūlomi apsauginiai
gaubtai; galima keisti kontaktų skaičių ir (
arba) mechaninį atsparumą; 2,54 mm žingsnis

Paraiškos

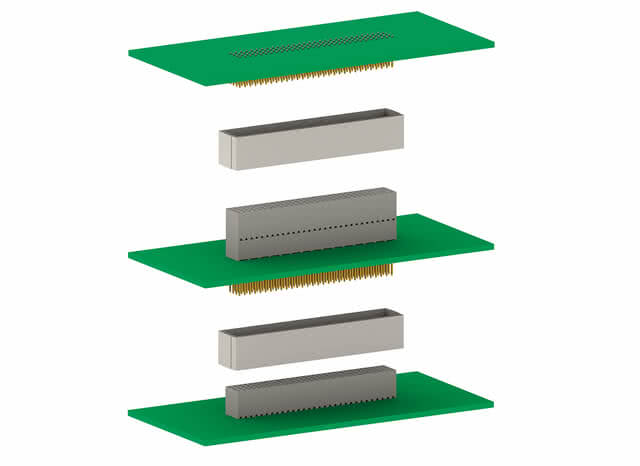

„Board-to-Board“ jungtis, skirta 15,24 mm ir 22 mm plokščių atstumui

PC/104: Apžvalga

Faktų apžvalga Paraiškos PC/104 produktai Funkcijos PC/104 standartas Kūrėjo požiūris DUK skyrius

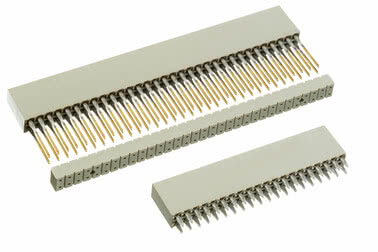

PC/104 jungčių lizdas

PC/104 jungčių lizdas Prekės Nr. 962-40202-03

Jungties ilgis 3,4 mm, Skaičius 40, 3 kokybės lygis

Lygiagrečiai

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-40202-03 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	3
Kontaktų skaičius	40
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-40206-03

Jungties ilgis 3,4 mm, Skaičius 40, 2 kokybės lygis

Lygiagrečiai

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-40206-03 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	2
Kontaktų skaičius	40
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-40322-03

Jungties ilgis 3,4 mm, Skaičius 64, 3 kokybės lygis

Lygiagrečiai

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-40322-03 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	3
Kontaktų skaičius	64
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-40326-03

Jungties ilgis 3,4 mm, Skaičius 64, 2 kokybės lygis

Lygiagrečiai

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-40326-03 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	2
Kontaktų skaičius	64
Prijungimo technologija	Lydymo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-60202-03

Jungties ilgis 3,4 mm, Skaičius 40, 3 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-60202-03 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	3
Kontaktų skaičius	40
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-60202-12

Jungties ilgis 12,2 mm, Skaičius 40, 3 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-60202-12 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	3
Kontaktų skaičius	40
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12,2 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-60206-03

Jungties ilgis 3,4 mm, Skaičius 40, 2 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-60206-03 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	2
Kontaktų skaičius	40
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-60206-12

Jungties ilgis 12,2 mm, Skaičius 40, 2 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-60206-12 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	2
Kontaktų skaičius	40
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12,2 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-60322-03

Jungties ilgis 3,4 mm, Skaičius 64, 3 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-60322-03 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	3
Kontaktų skaičius	64
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-60322-12

Jungties ilgis 12,2 mm, Skaičius 64, 3 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-60322-12 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	3
Kontaktų skaičius	64
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12,2 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-60326-03

Jungties ilgis 3,4 mm, Skaičius 64, 2 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-60326-03 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	2
Kontaktų skaičius	64
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	3,4 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104 jungčių lizdas Prekės Nr. 962-60326-12

Jungties ilgis 12,2 mm, Skaičius 64, 2 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104 jungčių lizdas Prekės Nr. 962-60326-12 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104
Kokybės lygis	2
Kontaktų skaičius	64
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12,2 mm
Atstumai tarp PCB	15,24 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,54 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 0,9 N
Traukos jėga vienam kontaktui	ne mažiau kaip 0,6 N

Elektrinis

Darbinė srovė	maks. 1,9 A
Darbinė įtampa	150 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	1,2 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104-Plus jungčių juosta

PC/104-Plus jungčių juosta Prekės Nr. 272-30000-31

Jungties ilgis 2,8 mm, Skaičius 60, 3 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104-Plus jungčių juosta Prekės Nr. 272-30000-31 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104-Plus
Kokybės lygis	3
Kontaktų skaičius	60
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	2,8 mm
Atstumai tarp PCB	15,24 mm ir 22 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,0 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 1,5 niutono
Traukos jėga vienam kontaktui	ne mažiau kaip 0,3 N

Elektrinis

Darbinė srovė	maks. 1,7 A
Darbinė įtampa	100 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,5 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104-Plus jungčių lizdas

PC/104-Plus jungčių lizdas Prekės Nr. 264-40303-02

Jungties ilgis 2,8 mm, Skaičius 120, 3 kokybės lygis

Lygiagrečiai

Lituota per skylutę

Rodyti daugiau informacijos apie gaminį

PC/104-Plus jungčių lizdas Prekės Nr. 264-40303-02 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104-Plus
Kokybės lygis	3
Kontaktų skaičius	120
Prijungimo technologija	Lydymo technologija
Jungties ilgis	2,8 mm
Atstumai tarp PCB	15,24 mm ir 22 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,0 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 1,5 niutono
Traukos jėga vienam kontaktui	ne mažiau kaip 0,3 N

Elektrinis

Darbinė srovė	maks. 1,7 A
Darbinė įtampa	100 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,5 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104-Plus jungčių lizdas Prekės Nr. 264-60303-02

Jungties ilgis 2,8 mm, Skaičius 120, 3 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104-Plus jungčių lizdas Prekės Nr. 264-60303-02 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104-Plus
Kokybės lygis	3
Kontaktų skaičius	120
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	2,8 mm
Atstumai tarp PCB	15,24 mm ir 22 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,0 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 1,5 niutono
Traukos jėga vienam kontaktui	ne mažiau kaip 0,3 N

Elektrinis

Darbinė srovė	maks. 1,7 A
Darbinė įtampa	100 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,5 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104-Plus jungčių lizdas Prekės Nr. 264-60303-12

Prijungimo ilgis 12 mm, Skaičius 120, 3 kokybės lygis

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104-Plus jungčių lizdas Prekės Nr. 264-60303-12 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104-Plus
Kokybės lygis	3
Kontaktų skaičius	120
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12 mm
Atstumai tarp PCB	15,24 mm ir 22 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,0 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 1,5 niutono
Traukos jėga vienam kontaktui	ne mažiau kaip 0,3 N

Elektrinis

Darbinė srovė	maks. 1,7 A
Darbinė įtampa	100 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,5 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

PC/104-Plus jungčių lizdas, 22 mm

PC/104-Plus jungčių lizdas, 22 mm Prekės Nr. 264-61303-02

Jungties ilgis 2,8 mm, Skaičius 120, 3 kokybės lygis, skirta 22 mm plokščiųjų spausdintinių plokščių tarpui

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104-Plus jungčių lizdas, 22 mm Prekės Nr. 264-61303-02 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104-Plus
Kokybės lygis	3
Kontaktų skaičius	120
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	2,8 mm
Atstumai tarp PCB	22 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,0 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 1,5 niutono
Traukos jėga vienam kontaktui	ne mažiau kaip 0,3 N

Elektrinis

Darbinė srovė	maks. 1,7 A
Darbinė įtampa	100 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,5 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

Aplinka	Atitinka RoHS reikalavimus

PC/104-Plus jungčių lizdas, 22 mm Prekės Nr. 264-61303-12

Prijungimo ilgis 12 mm, Skaičius 120, 3 kokybės lygis, skirta 22 mm plokščiųjų spausdintinių plokščių tarpui

Lygiagrečiai

Prispaudimo technologija

Rodyti daugiau informacijos apie gaminį

PC/104-Plus jungčių lizdas, 22 mm Prekės Nr. 264-61303-12 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104-Plus
Kokybės lygis	3
Kontaktų skaičius	120
Prijungimo technologija	Prispaudimo technologija
Jungties ilgis	12 mm
Atstumai tarp PCB	22 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0
Kontaktinė medžiaga	Vario lydinys

Mechaninis

Tinklelio matmuo	2,0 mm
Įterpimo jėga vienam kontaktui	ne daugiau kaip 1,5 niutono
Traukos jėga vienam kontaktui	ne mažiau kaip 0,3 N

Elektrinis

Darbinė srovė	maks. 1,7 A
Darbinė įtampa	100 V
Kontaktinis pasipriešinimas	< 20 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,5 mm
Atsparumas izoliacijai	>10⁶ MΩ

Patvirtinimai / atitiktis

Aplinka	Atitinka RoHS reikalavimus

PC/104-Plus priedai

PC/104-Plus tarpikliai Prekės Nr. 264-16302

Skaičius 120

Rodyti daugiau informacijos apie gaminį

PC/104-Plus tarpikliai Prekės Nr. 264-16302 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104-Plus
Kontaktų skaičius	120
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0

Mechaninis

Tinklelio matmuo	2,0 mm

Patvirtinimai / atitiktis

Aplinka	Atitinka RoHS reikalavimus

PC/104-Plus gaubtas Prekės Nr. 264-17302

Skaičius 120

Rodyti daugiau informacijos apie gaminį

PC/104-Plus gaubtas Prekės Nr. 264-17302 - Techniniai duomenys

Pagrindai

Specifikacija	PC/104-Plus
Kontaktų skaičius	120
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	PBT, sustiprintas stiklo pluoštu, UL 94 V-0

Mechaninis

Tinklelio matmuo	2,0 mm

Patvirtinimai / atitiktis

Aplinka	Atitinka RoHS reikalavimus

Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?

Užsisakykite pagal užsakymą pritaikytas jungtis

" Jums netinka? Užsisakykite pritaikytą jungtį dabar!

Username:

Labai ačiū! Mes išnagrinėsime Jūsų pageidavimus ir susisieksime su Jumis.

Jei turite klausimų, visada galite susisiekti su mumis el. paštu arba telefonu.

Nerasta tinkamo produkto – užsisakykite produktą dabar:

Laukeliai, pažymėti ženklu *, yra privalomi.

Įmonė *

Pasveikinimas

Vardas ir pavardė *

Pavadinimas *

Gatvė *

POSTCODE *

Vieta *

Šalis *

el. paštas *

Telefonas *

Produkto reikalavimai *

Mūsų privatumo politiką galite rasti čia.

Funkcijos

PC/104 ir PC/104-Plus jungtys išsiskiria patikrinta „ept“ įspaudimo technologija „Tcom press®“. Naudojant jas galima pasiekti 15,24 mm ir 22 mm plokščių atstumus. Kontaktų skaičiaus ir (arba) mechaninio atsparumo modifikacijos suteikia galimybę rasti visiškai individualius sprendimus.

PC104 2 reihig — PC/104, 2 eilių
Apžvalga

PC104Plus 4 reihig — PC/104-Plus, 4 eilių
Apžvalga

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Gaminame tiksliai pritaikytus, individualius jungiklius jūsų reikmėms.

kitas kontaktų skaičius
kiti aukščiai
alternatyvios kontaktų dangos

Užsisakykite individualų jungtį dabar

Standartai PC/104 ir PC/104-Plus

Dėl vis galingesnių komponentų atsirado būtinybė išplėsti PC/104 sistemą, įdiegiant spartesnę magistralę. Todėl PC/104 sistema buvo papildyta PCI magistrale. Šis papildymas specifikacijoje buvo pavadintas PC/104-Plus.

PC/104 ir PC/104-Plus jungtys
. PC/104 magistralė susideda iš dviejų lygiagrečiai sujungiamų 40 ir 64 kontaktų jungčių su 2,54 mm žingsniu, o PC/104-Plus jau turi 120 kontaktų, išdėstytų 4 eilėmis su 2,00 mm žingsniu.

Naudojant jungtis su perdavimo zona (ilgi kaiščiai) ir įspaudimo technologiją, kelias plokštes galima patogiai sukrauti vieną ant kitos (žr. paveikslėlį). PC/104 konsorciumo nustatyti atstumai išlaikomi naudojant tarpiklius ir gaubtus. Todėl
papildomai naudoti atstumo kaiščius nebėra būtina.

Kūrėjo požiūris

„ept jungtys pasižymi aukščiausia štampavimo kokybe, o tai ypač gerai matyti iš tvarkingai suformuotų kontaktų. Dėl apdorojimo kokybės ir siūlomų kokybės lygių užtikrinamas didelis jungimo ciklų skaičius. „ept“ PC/104 ir PC/104-Plus jungtys tiekiamos su rinkoje žinoma ir patikrinta „Tcom press®“ įspaudimo zona, todėl užtikrina aukščiausią patikimumą visose įmanomose taikymo srityse.

Šio jungties kontaktų juostos įspaudžiamos naudojant paprastą plokščios plokštės įspaudimo įrankį. Dėl to nereikia brangaus rankinio litavimo ir nereikia atlikti papildomų perdavimo kontaktų apdorojimo darbų. (Lydymo tilteliai, švino purslai) Įspaudžiant kontaktų juostas su perdavimo stulpeliais, iš apačios užstumiamas kreipiamasis elementas, kuris stabilizuoja perdavimo stulpelį. Be to, jis tarnauja kaip tarpiklis, kad įjungiant modulius būtų pasiektas 0,6" atstumas.“

DUK: Klausimai ir atsakymai apie PC/104, PC/104-Plus

Ar PC/104 ir PC/104 Plus įspaudžiamųjų jungčių izoliaciniai korpusai yra įvairių spalvų? Ar PC/104 ir PC/104 Plus įspaudžiamųjų jungčių korpusus reikia užsakyti atskirai kaip priedus? Kuo ypatingi PC/104 ir PC/104 Plus jungtys?

Ar PC/104 ir PC/104 Plus įspaudžiamųjų jungčių izoliaciniai korpusai yra įvairių spalvų?

„ept“ siūlo PC/104 ir PC/104 Plus įspaudžiamus jungiklius pilkos ir juodos spalvų.

Ar PC/104 ir PC/104 Plus įspaudžiamųjų jungčių korpusus reikia užsakyti atskirai kaip priedus?

Vadovaujantis elementas, kuris įspaudimo proceso metu stabilizuoja perdavimo strypą, yra standartinė įspaudžiamųjų jungčių įranga.

Kuo ypatingi PC/104 ir PC/104 Plus jungtys?

PC/104 ir PC/104-Plus jungtys išsiskiria patikrinta „ept“ įspaudimo technologija „Tcom press®“. Be to, naudojant šias jungtis galima užtikrinti 15,24 mm ir 22 mm plokščių atstumus.
