Spausdintinių plokščių jungtys („jungtis“) turi būti tvirtos, patikimai perduoti signalus ir negali sugesti. Tvirtos spausdintinių plokščių jungtys turi atlaikyti mechanines, termines ir chemines apkrovas, tokias kaip: • smūgiai, • vibracija, • svyravimai, • dujos, • drėgmė, • aukštos temperatūros, • drėgmė ir • dulkės, nesugedant. Tvirti spausdintinių plokščių jungtys (jungtis) ypač reikalingos aviacijos ir kosmoso pramonėje, pramonės automatizavimo srityje, automobilių pramonėje ir medicinos technikoje (medicinos technika). Mūsų spausdintinių plokščių jungtys (spausdintinės plokštės jungtis) atlaiko šias apkrovas,
taikant įvairius metodus. Mūsų plėtros skyrius nuolat optimizuoja spausdintinių plokščių jungtis ir užtikrina jų atsparumą vis naujiems aplinkos veiksniams. Taikydami daugybę bandymų metodų, užtikriname pastoviai aukštą kokybę.

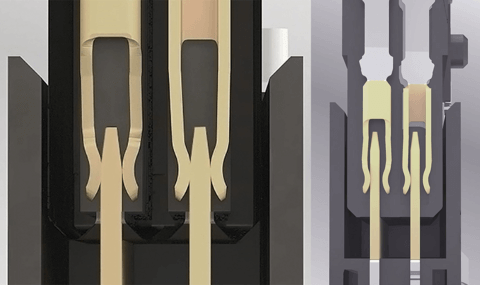

Dvipusis „lizdinis kontaktas“ One27 be (kairėje) ir su smūgio poveikiu (dešinėje)

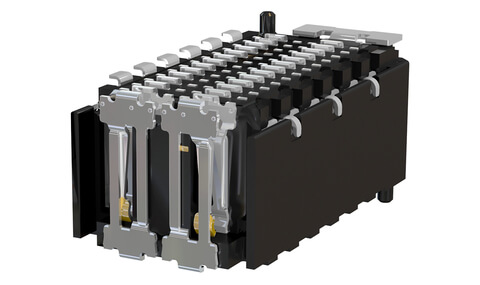

Mūsų gaminami tvirti spausdintinių plokščių jungtys turi dvipusę „lizdinė jungtis“ jungtį, kuri užtikrina „Board-to-Board“ jungčių rezervą ir patikimą kontaktą. Dėl antrosios spyruoklės signalų perdavimas per kontaktinį tašką užtikrinamas bet kuriuo metu, net ir esant dideliam smūginiam krūviui, veikiančiam spausdintinės plokštės jungtį. Tai užtikrina optimalų įrenginio dizainą.
Palyginimui: klasikiniai dviejų dalių „spausdintinės plokštės jungtis“ turi tik vieną „kištukinis kontaktas“ ir vieną „lizdinis kontaktas“. Esant stipriam smūgiui, „kištukinė jungtis“ gali atsiskirti nuo „lizdinė jungtis“ ir nutraukti signalo perdavimą.
Kontaktų sistema: hermafroditinė kontaktų sistema spausdintinių plokščių jungtyje (jungtis)
Hermafroditinė kontaktų sistema „Zero8“
Žymiai patvaresni yra spausdintinių plokščių jungtys (spausdintinės plokštės jungtis) su „hermafroditinėja“ kontaktų sistema. Šios kontaktų sistemos ypatumas yra tas, kad jungties pusės – „Plug“ ir „Socket“ – turi identišką kontaktų geometriją. Taigi kiekvienas kontaktas liečiasi su dviem spyruoklėmis, o „Plug“ ir „Socket“ yra tarpusavyje susipynę ir negali atsiskirti vienas nuo kito. Tai užtikrina maksimalų rezervą ir daro mūsų „Board to Board“ jungtis ypač patvarius bei užtikrina patikimą kontaktą. (5 pav.).
Kontaktų sistema: vienos dalies spąstinis jungtis (jungtis) spausdintinėms plokštėms
Vienos dalies „jungtis“ jungtis „flexilink“
Tik vienos dalies spausdintinių plokščių jungtys (spausdintinės plokštės jungtis) yra dar tvirtesnės nei plokštė–plokštė jungtis „Board-to-Board“.
Vienos dalies spausdintinių plokščių jungtys atsisako klasikinio dviejų dalių kontaktų principo, sudaryto iš „kištukinė jungtis“ ir „lizdinė jungtis“. Jos neturi pažeidžiamos kontaktų zonos, todėl yra ypač atsparios smūgiams, vibracijai, drėgmei, dulkėms ir atmosferos sąlygoms.
Vienos dalies „Board-to-Board“ jungtys („jungtis“) taip pat tinka užpildymui („užliejimas“) ir kitiems procesams, skirtiems apsaugoti spausdintinių plokščių jungčių komponentus. Kartu su įspaudimo technologija („press-fit technologija“) tvirtos, vienos dalies spausdintinių plokščių jungtys užtikrina saugiausią mechaninį ir elektrinį dviejų spausdintinių plokščių sujungimą.

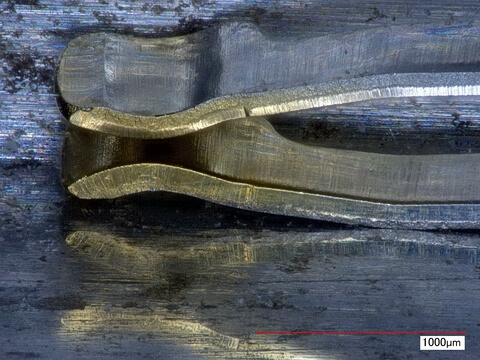

„One27“ spyruoklinė tulpė po štampavimo ir lenkimo proceso
Mūsų tvirti spausdintinių plokščių jungtys („jungtis“) užmezga kontaktą su 90 laipsnių kampu išlenkta spyruokline juosta („lizdinė jungtis“).
Privalumas: spausdintinės plokštės jungtis („spausdintinės plokštės jungtis“) užmezga kontaktą su lygia, valcuotu paviršiumi, o ne su štampuotos juostos apatiniu paviršiumi, kuriame susidaro nevienalytis ir aštrių briaunų paviršius. Tokiu būdu išvengiame padidėjusio paviršiaus nusidėvėjimo ir sumažiname perėjimo varžą (kontaktinė varža).
Be spyruoklinės juostos (lizdinė jungtis), taip pat ir peilio juosta (kištukinė jungtis) spausdintinių plokščių jungtyje (spausdintinės plokštės jungtis) turi būti tiksliai štampuota ir toliau apdorota, kad netinkama geometrija dėl smūgių, vibracijos ir svyravimų nenutrauktų kontakto.

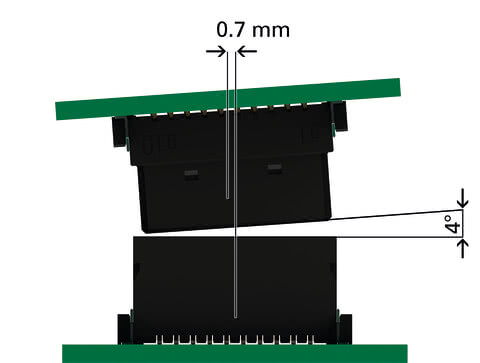

„ jungtis “ „Zero8“ užtikrina ±0,7 mm „ radialinis poslinkis “ ir 4 „ kampinis poslinkis “.
Mūsų tvirtų spausdintinių plokščių jungčių „izoliacinis korpusas“ yra sukonstruoti taip, kad jautrūs kontaktai jungties viduje būtų puikiai apsaugoti nuo smūgių, vibracijos ir svyravimų. „Plokštė–plokštė“ jungtis „izoliacinis korpusas“ įvedimo nuožulės kompensuoja spausdintinių plokščių poslinkį jungiant ir leidžia jungties pusėms be pažeidimų sujungtis net esant radialiniam poslinkiui ir kampiniam poslinkiui.
Tolerancijų diapazonas yra dar vienas veiksnys, lemiantis spausdintinių plokščių jungties patvarumą. Jei „spausdintinės plokštės jungtis“ negali kompensuoti nedidelių nuokrypių, mechaniniai mikrojudesiai, tokie kaip smūgiai, vibracija ir svyravimai, vidutinės trukmės laikotarpiu sukelia jungties nusidėvėjimą arba pažeidimą. Jei patikimas spausdintinių plokščių jungtis („jungtis“) turi „laisvumas-Funktion“, ji gali kompensuoti iki ±0,4 mm net ir eksploatacijos metu. Ši funkcija tampa vis svarbesnė, ypač montuojant spausdintinę plokštę su keliais skirtingais jungtimis.
Mažai korozijos ir nusidėvėjimo ant tvirtų spausdintinių plokščių jungčių paviršiaus atšiauriomis aplinkos sąlygomis

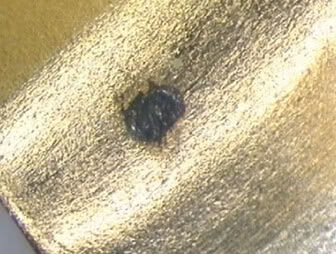

kontakto paviršius nusidėvėjimas ir korozija
Panašiai kaip ir spausdintinių plokščių gnybtai, jungtys (jungtis) su variniais kaiščiais gali lengvai oksiduotis vien dėl deguonies ir aplinkos drėgmės. Mūsų paviršiaus apdorojimas, užtikrinantis apsauginį sluoksnį, užkerta kelią jungčių kaiščių oksidacijai. Tvirti „ept“ „Board-to-Board“ spausdintinių plokščių jungtys (spausdintinės plokštės jungtis) sumažina paviršiaus nusidėvėjimą iki minimumo. Tai užtikrina mažesnę koroziją, mažesnį oksidų susidarymą ir ilgą tarnavimo laiką su daugybe jungimo ciklų (sujungimo ciklas).
Kaip mums tai pavyksta, nepaisant mikroskonių, kuriuos sukelia smūgiai, vibracija, svyravimai, dujos, drėgmė, šlapumas ir dulkės?
Aukštos kokybės ir patvarus mūsų tvirtų spausdintinių plokščių
jungčių „kontakto danga“ padengimas Lygus „kištukinė jungtis“ ir „lizdinė jungtis“ paviršius
Dėl to užtikrinamas mažas perėjimo pasipriešinimas (kontaktinė varža) ir puikus signalų perdavimas naudojant patvarias spausdintinių plokščių jungtis atšiauriose aplinkose. Taip užkertame kelią netinkamiems elektriniams sujungimams ir signalų pablogėjimui.
Naudojame, be kita ko, šias kontakto dangas:
Auksas, nepaisant kylančių kainų, dėl savo atsparumo korozijai ir puikios laidumo savybių yra itin populiarus kontaktinis paviršius (kontakto paviršius) tvirtuose spausdintinių plokščių jungtyse (spausdintinės plokštės jungtis).
Nikelio ir fosforo lydinys su „gold flash“ danga yra kainos požiūriu stabila alternatyva. Tam tikru santykiu sumaišytos šios dvi medžiagos pasižymi tomis pačiomis teigiamomis savybėmis, kurias turi ir auksas: dideliu atsparumu korozijai, mažu nusidėvėjimu ir puikiu laidumu.
Dujos, drėgmė, aukšta temperatūra, drėgnumas ir dulkės – patvarūs spausdintinių plokščių jungtys (spausdintinės plokštės jungtis), užtikrinančios, kad kontaktas neišsijungs
jungtis spausdintinėms plokštėms, naudojant „press-fit technologija“ technologiją

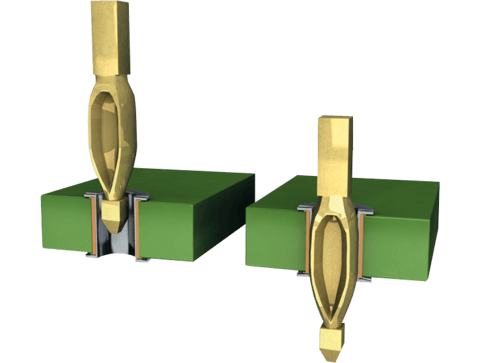

Įspaudimo procesas
Naudodami „ press-fit technologija “ technologiją, gaminame itin tvirtą ir nešvarumams atsparų „ spausdintinės plokštės jungtis “, kuris atlaiko vibraciją, smūgius, dujas, drėgmę, vandenį ir dulkes. Tvirtos „ jungtis “ jungtys spausdintinėms plokštėms, pagamintos naudojant „ press-fit technologija “ technologiją, pasižymi dešimt kartų geresne „ gedimų intensyvumas “ (FIT rodiklis) nei automatizuotai litinamos „ jungtis “ jungtys spausdintinėms plokštėms. Jos naudojamos, pavyzdžiui, oro pagalvių sistemose, ABS ir ESP moduliuose, nes šių sistemų signalų perdavimas jokiu būdu negali sutrikti.
Kaip tai veikia? „ press-fit technologija “ užtikrina didžiausią išlaikymo jėgą tarp „ jungtis “ ir spausdintinės plokštės, naudojant mažą „ įspaudimo jėga “. Įspaudimo metu „ press-fit kaištis “, kurio įstrižainė didesnė už skylės skersmenį, įspaudžiamas į spausdintinės plokštės „ metalizuota kiaurymė “. „ press-fit zona “ jungties kaištis yra lankstus, kad spausdintinė plokštė įspaudimo proceso metu nebūtų deformuota fizinių jėgų poveikio. Susidaro „ šaltasis suvirinimas “ tarp „ kontaktinis kaištis “ ir metalizuotos spausdintinės plokštės skylės: sandarus dujoms, atsparius korozijai, mažas varžas ir gerai elektrą laidži mechaninė jungtis, kuri taip pat tinka „ užliejimas “. Be to, ji yra apibrėžta standarte DIN EN 60352-5 ir išlaiko patikimą kontaktą net esant labai didelėms mechaninėms ir terminėms apkrovoms, tokioms kaip vibracija, lenkimas, drėgmė, dulkės ir temperatūros pokyčiai, bei atlaiko net iki 200 G pagreičio apkrovas, atsirandančias dėl smūgių. G jėgos apibrėžia apkrovas, kurios veikia žmogaus kūną, daiktą ar transporto priemonę dėl greičio dydžio ir (arba) krypties pokyčių. Palyginimui: po grįžimo į Žemės atmosferą kosminę kapsulę veikia apie 7 G jėga.
jungtis, skirti spausdintinėms plokštėms, naudojant SMT (Surface-Mount-Technology) technologiją

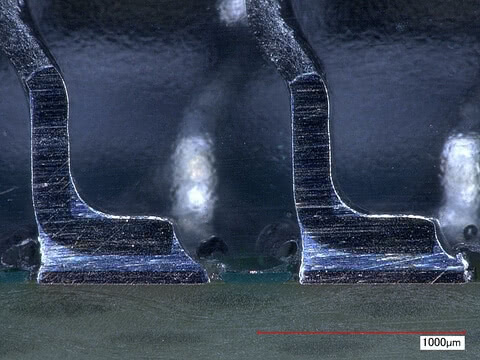

Menisko susidarymas aplink „One27“ litavimo kojelę („SMT išvadas“)
Kita galimybė užtikrinti stabilų ir patikimą jungčių ir spausdintinės plokštės sujungimą yra paviršinio montavimo technologija (angl. SMT). Jos dažnai naudojamos pramoninėse sistemose ir „Pramonėje 4.0“, ypač kai spausdintinės plokštės turi būti surenkamos iš abiejų pusių arba kai neįmanoma išlaikyti minimalaus atstumo iki komponentų jėgos kryptimi. Mūsų ypač tvirti jungtis jungtys, skirtos SMT spausdintinėms plokštėms, atitinka IPC 3 klasę, skirtą naudoti didelio našumo elektronikoje. Šioje klasėje signalų perdavimas niekada neturi nutrūkti, o jungtys turi perduoti didesnes sroves. Pagal IPC-A-610 standartą, tvirta jungtis tarp jungties ir spausdintinės plokštės turi išlaikyti tinkamą SMT išvadas, litavimo aikštelė ir litavimo pasta santykį.
Taip veikia SMT: naudojant litavimo pasta, jungtis yra litinami ant nustatytų kontaktinių aikštelių – litavimo aikštelių. aplydomojo litavimo krosnis litavimo medžiaga yra išlydinama, o vėliau sukietinama. Optimalų lituotoji jungtis (SMT) galima atpažinti pagal tolygų menisko susidarymą. Kontaktas turi būti visiškai apsuptas lydmetalio meniskas, kad būtų pasiektos geriausios išlaikymo jėgos ant spausdintinės plokštės.

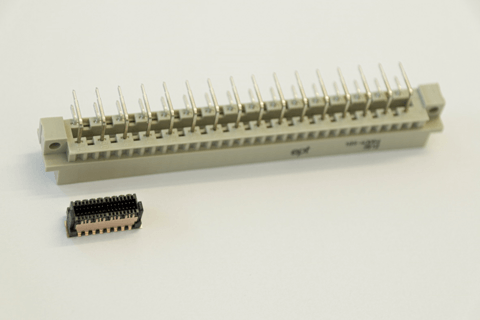

Maži, kompaktiški, tačiau tvirti miniatiūriniai spailiai (jungtis) spausdintinėms plokštėms
Didelė patirtis, įgyta reguliariai tobulinant ir kuriant naujus produktus, leidžia mums gaminti vis mažesnius ir patvaresnius spausdintinių plokščių jungiklius (jungtis). Dėl to mūsų „Board-to-Board“ jungikliai tampa vis patvaresni ir našesni, net ir esant vis mažesnei montavimo erdvei. Mažas, tvirtas „ept“ miniatiūrinis spausdintinių plokščių jungtis (spausdintinės plokštės jungtis) užtikrina greitą, paprastą ir saugų signalų perdavimą net esant atšiaurioms aplinkos sąlygoms, tokioms kaip smūgiai, vibracija, svyravimai, aukšta temperatūra ir dulkės, be to, garantuoja spausdintinių plokščių jungties apsaugą nuo drėgmės.
Naudojant įspaudimo technologiją (press-fit technologija) arba paviršinio montavimo technologiją (SMT), mūsų mažos, kompaktiškos „Board-to-Board“ jungtys užtikrina mažą gedimų dažnį ir didžiausią išlaikymo jėgą. Maži, tačiau tvirti spausdintinių plokščių jungtys (jungtis), nepaisant savo miniatiūrinio dydžio, yra sukonstruotos taip, kad, pavyzdžiui, įvedimo nuožulos ant izoliacinio korpuso (izoliacinis korpusas) apsaugotų kontaktus esant poslinkiui išilgine kryptimi (radialinis poslinkis) ir kampiniam poslinkiui (kampinis poslinkis). Montavimo metu įvedimo nuožulos suteikia paramą, leidžiančią be klaidų sujungti peiliukus ir spyruoklinius kontaktus (lizdinė jungtis). Tai pasiekiama dėl kontaktų ir izoliacinio korpuso geometrijos.
Spausdintinių plokščių jungčių mechaniniai ir elektriniai bandymai
Yra daugybė „Board-to-Board“ jungčių (jungtis) bandymo metodų, kurie gali skirtis priklausomai nuo pramoninės aplinkos. Mūsų tvirtos spausdintinių plokščių jungtys yra ypač tikrinamos atliekant šiuos bandymus:
Tvirtų jungčių (jungtis) apkrovos bandymas
Atliekant patvarių jungčių (jungtis) apkrovos bandymą, tikrinamas įtempimo atsparumas (išlaikomoji įtampa) ir perėjimo varža (kontaktinė varža), pavyzdžiui, po 500 įjungimo ciklų (sujungimo ciklas) prieš ir po apkrovos.
Klimatinis bandymas, skirtas patvariems jungtis jungtims
Atliekant klimatinį bandymą su patvariais „jungtis“, tikrinama, ar kelių valandų buvimas, pavyzdžiui, -55 °C, o vėliau 125 °C temperatūroje, neigiamai veikia spausdintinės plokštės jungtis „kontaktinė varža“. Tai užtikrina, kad spausdintinės plokštės jungtis būtų atspari temperatūros svyravimams.
Temperaturinio šoko bandymas, skirtas patvariems „jungtis“ jungikliams
Atliekant temperatūros šoko bandymą, skirtą patvariems jungikliams (jungtis), tikrinama, ar, pavyzdžiui, „Board-to-Board“ jungiklis 100 kartų po 30 minučių ištvers greitą, ekstremalų temperatūros kaita, kurį sukelia karščio ir šalčio poveikis spausdintinės plokštės jungikliui (spausdintinės plokštės jungtis).
Tvirtų jungtis jungčių įjungimo ciklų (sujungimo ciklas) bandymas ir kenksmingų dujų bandymas
Atliekant „sujungimo ciklas“ bandymą ir kenksmingų dujų bandymą, skirtus patvariems spausdintinių plokščių jungtims („jungtis“), tikrinama, ar praktikoje veikia „radialinis poslinkis“ ir „kampinis poslinkis“, taip pat tolerancijų diapazonas sujungtoje būsenoje. „sujungimo ciklas“ bandymo ir kenksmingų dujų bandymo („korozinių dujų mišinio bandymas“) derinys užtikrina, kad spausdintinių plokščių jungties charakteristikos, susijusios su „kontaktinė varža“ ir „išlaikomoji įtampa“, nepablogėtų ir būtų užtikrinta optimali apsauga nuo kenksmingų dujų spausdintinių plokščių jungtyse („spausdintinės plokštės jungtis“).
