Float27 – mūsų sprendimas plūduriuojančių platformų srityje
Pagrindinės savybės
- 1,27 mm žingsnis,
- 26,1 mm – 30,7 mm atstumas tarp spausdintinių plokščių
- , ±0,8 mm paklaidos kompensavimas X ir Y kryptimis
- , iki 2,4 mm kontaktų persidengimas Z kryptimi
Privalumai
- Didelis atsparumas vibracijoms ir
- smūgiams; sumažinta apkrova jungties vietoje ir litavimo vietoje
- ; mažos poslinkio jėgos
Float27: Apžvalga

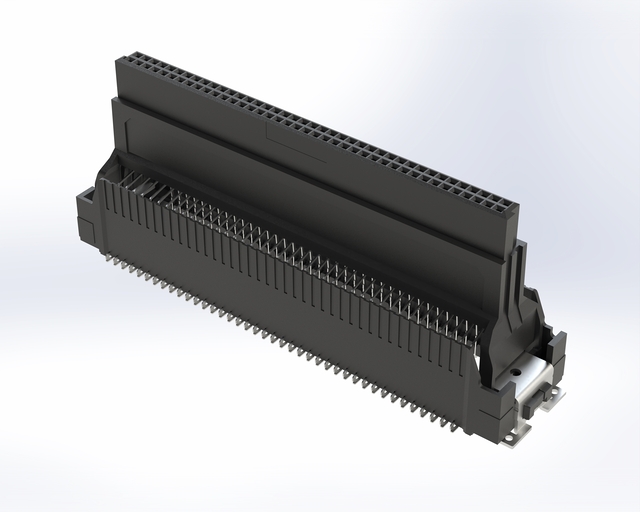

Tiesus spyruoklinis strypas

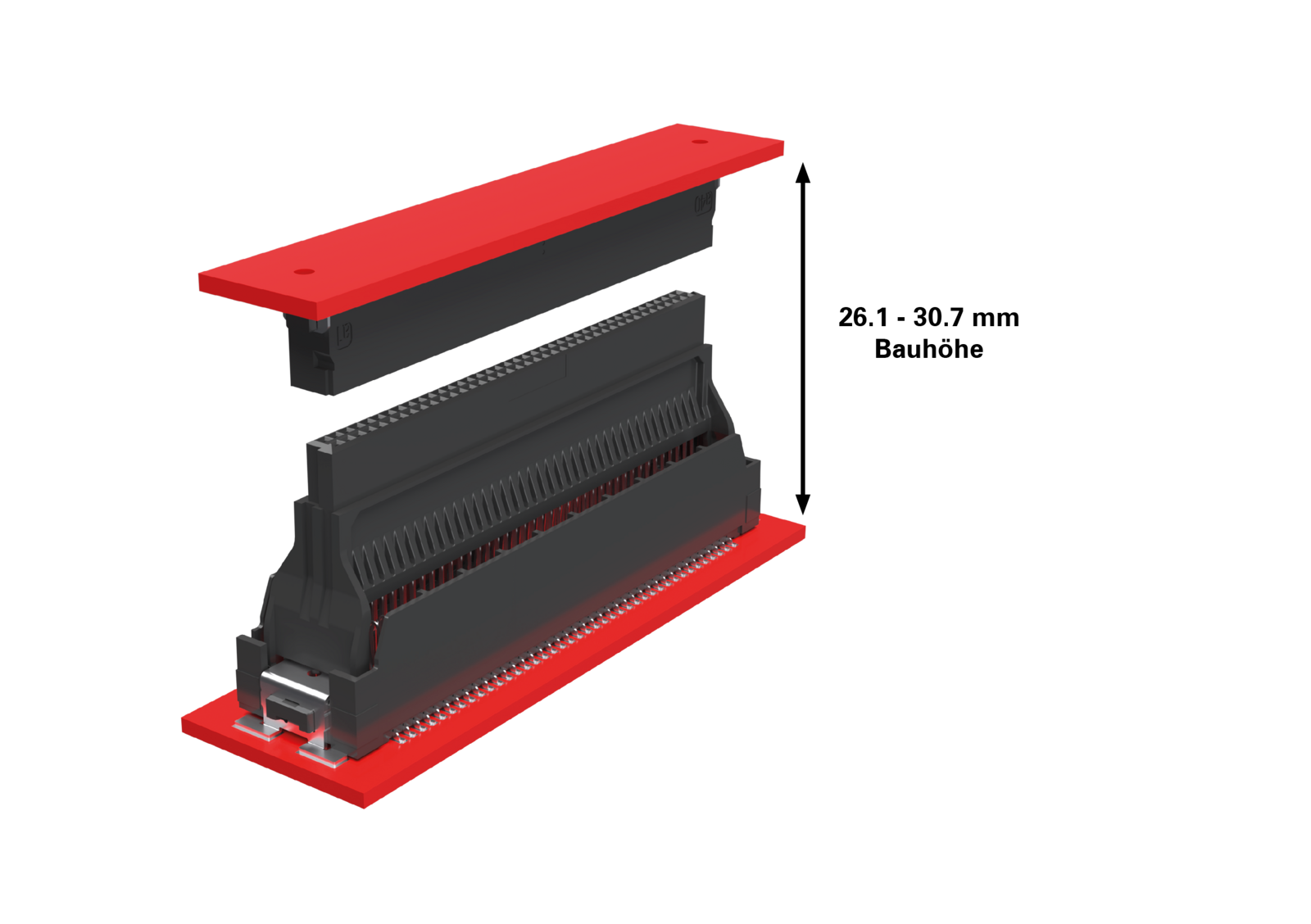

Float27 jungčių juosta x²high-profile Prekės Nr. 424-56080-51
Tiesus jungčių blokas
One27 plokščia jungčių juosta Prekės Nr. 413-52080-51
„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53080-51
One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54080-51
Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?
„Float27 SMT“ plaukiojančio jungties pagrindiniai privalumai

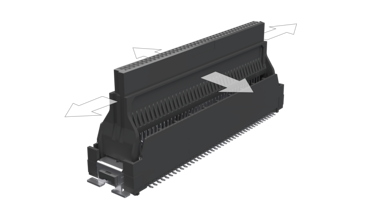

- ± 0,8 mm nuokrypio kompensavimas
- X ir Y kryptimis
- jungimo
- metu bei sujungus
„Float27“ jungties techninės ypatybės
Apžvalga
siekiant užtikrinti tinkamą peilio ir spyruoklinės juostos sujungimą
siekiant kompensuoti centrinį ir kampinį poslinkį sujungiant
patikimas sujungimas su spausdintine plokšte
optimalus apdorojimas dėl tikslaus išdėstymo
patikimas litavimas apdorojimo metu
aukštas litavimo jungties stabilumas ir atsparumas apkrovoms
Apžvalga
saugiam ir patikimam sujungimui
patikimas kontaktas dėl sąlyčio su valcuotu, lygiu paviršiumi
Didelis patikimumas dėl didelio nuokrypių kompensavimo
siekiant užtikrinti aukštą nuokrypio kompensavimą
Float27 spausdintinių plokščių jungtys
Mūsų „Float27“ SMT spausdintinių plokščių jungtys su 1,27 mm žingsniu ir „Floating“ funkcija dabar atlieka būtent tai ir dar daug daugiau: dėl didelio tolerancijų kompensavimo (iki ± 0,8 mm) jos puikiai tinka daugeliui taikymų, kuriuose būdingos itin didelės smūgių ir vibracijos apkrovos, kur reikia sujungti didelius spausdintinių plokščių tarpus ir kur apdorojimas vyksta automatizuotai. Derinant „Float27“ spyruoklinius jungiklius su įvairių formų „One27“ peiliukų jungikliais bei dideliu užmaunamuoju atstumu, galima užtikrinti praktiškai bet kokį spausdintinių plokščių atstumą nuo 26,1 iki 30,7 mm. Optimalų SMT spausdintinių plokščių jungčių apdorojamumą garantuojame užtikrindami tik 0,1 mm koplanariškumo nuokrypį. Be to, dvigubos šakos spyruoklinis kontaktas užtikrina maksimalų patvarumą. Geriausia patys
išbandykite „Float27“ jungtis ir iš karto užsisakykite nemokamus pavyzdžius!“
Dominik Dotzer, „ept GmbH“ produktų vadybininkas
DUK: Klausimai ir atsakymai apie „Float27“ SMT spausdintinių plokščių jungtis
Kaip galima montuoti „Float27“ SMT plokščių jungtis?
„Float27“ jungčių sistema gaminama naudojant paviršinio montavimo technologiją (SMT) ir todėl yra tiesiogiai pripajinama prie spausdintinių plokščių. „Float27“ jungčių apačioje esantys pozicionavimo kaiščiai užtikrina tikslų išdėstymą ant spausdintinės plokštės. Be to, „ept“ garantuoja kontaktų koplanariškumą, kurio nuokrypis neviršija 0,1 mm, siekiant užtikrinti patikimą litavimo procesą gamybos metu.
Kokiais būdais galima sujungti spausdintines plokštes naudojant „Float27“ SMT jungtis?
Derinant su įvairiais „One27“ jungčių serijos kontaktiniais strypais, galima sujungti spausdintines plokštes lygiagrečiai ir statmenai.
Kokius spausdintinių plokščių tarpus galima užtikrinti naudojant „Float27“ jungtis?
Naudojant „Float27“ plokščiųjų spausdintinių plokščių jungtis, galima užtikrinti minimalų 26,1 mm ir maksimalų 30,70 mm atstumą tarp plokščiųjų spausdintinių plokščių. Tai įmanoma, visų pirma, dėl didelio 2,4 mm perkišimo tarpo. Taigi kontaktų juostą ir spyruoklinę juostą galima išskirti iki 1,5 mm ir vis tiek užtikrinti optimalų bei patikimą kontaktą.
Kodėl „Float27“ jungtyse kontaktas tarp peilio ir spyruoklinės juostos yra ypač patikimas?
„Float27“ jungtyse kontaktas užtikrinamas dvigubo šakotumo spyruokliniu kontaktu, kuris apgaubia jungties kontaktinį kaištį. Be to, kontaktas užtikrinamas per lygų, valcuotą spyruoklinio kontakto paviršių. Todėl jungiant „Float27“ kištukus kontaktinio paviršiaus nusidėvėjimas ir drožlių susidarymas yra neįmanomi.
Kokioms reikmėms naudojami „Float27“ spausdintinių plokščių jungtys?
„Float27“ jungtys tinka visoms aplinkybėms, kuriose susiduriama su dideliais smūgiais ir vibracija. Tolerancijų kompensavimas per meandrą sumažina apkrovą litavimo srityje, sumažina įtampą litavimo vietoje ir užtikrina mažas poslinkio jėgas. „Float27“ jungtys taip pat tinka automatizuotam surinkimo procesui arba tais atvejais, kai ant vienos spausdintinės plokštės reikia litavimo kelių jungčių. Gamybos tolerancijos kompensuojamos „Floating“ funkcijos pagalba iki ± 0,8 mm.
Kokius nuokrypius kompensuoja „Float27“ spausdintinių plokščių jungtys?
„Float27“ jungtys užtikrina didelį nuokrypio kompensavimą. Taigi, jungiant kontaktų juostą ir kontaktų plokštelę, taip pat ir sujungus, leidžiamas ±0,8 mm poslinkio nuokrypis išilgine ir skersine ašimis. Be to, kontaktų persidengimas iki 2,4 mm užtikrina tokį didelį nuokrypio kompensavimą ir Z kryptimi.
Ar galima patikrinti „Float27“ SMT jungčių litavimą ant spausdintinės plokštės naudojant automatinę optinę patikrą (AOI)?
Taip, „Float27“ jungčių kontaktų išdėstymas pritaikytas automatiniam optiniam tikrinimui po litavimo. „Float27“ spausdintinių plokščių jungčių kontaktai išdėstyti pakaitomis, todėl automatinis optinis tikrinimas gali būti atliekamas iš vienos pusės.
Ar „ept“ spausdintinių plokščių jungtys atitinka RoHS reikalavimus?
RoHS (Restriction of the use of certain Hazardous Substances) – tai direktyva, kuria ribojamas tam tikrų pavojingų medžiagų naudojimas elektros ir elektronikos įrangoje.
Patvirtiname, kad „ept“ gaminami „Float27“ jungtys atitinka RoHS 2011/65/ES reikalavimus, kaip nurodyta RoHS patvirtinime. Daugiau informacijos rasite skyriuje „RoHS ir REACH“.
