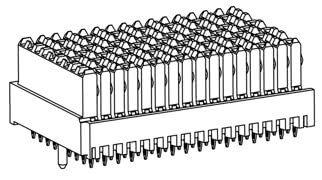

„Velox“ didelės spartos „užpakalinė plokštė“
„Velox®“ yra modulinė jungčių sistema, skirta didelės spartos „užpakalinė plokštė-Anwendungen“. Ji buvo specialiai sukurta rinkoms, kuriose keliami aukšti našumo reikalavimai.
„Velox®“ produktų serija atitinka aukštus VITA46 sistemų reikalavimus. Siūlomi keturi skirtingi tipai su galimybe individualiai konfigūruoti komplektaciją. Tai suteikia kūrėjams daugiau lankstumo projektuojant spausdintinių plokščių topologiją.
Be to, 1,27 µm storio aukso danga užtikrina ilgą sistemos tarnavimo laiką.
„Velox®“ produktų serija atitinka aukštus VITA46 sistemų reikalavimus. Siūlomi keturi skirtingi tipai su galimybe individualiai konfigūruoti komplektaciją. Tai suteikia kūrėjams daugiau lankstumo projektuojant spausdintinių plokščių topologiją.
Be to, 1,27 µm storio aukso danga užtikrina ilgą sistemos tarnavimo laiką.
Funkcijos
- 10 Gbit/s
- Tvirta konstrukcija
- Išbandyta pagal VITA46
- Ilgas tarnavimo laikas 200 sujungimo ciklas
- „Heavy Gold“ danga
- Vidiniai kontaktai
- Modulinė „ jungtis “ sistema
- Individualus kontaktų išdėstymas
Paraiškos
- Karinė
- aviacija ir kosmonautika (aviacijos ir kosmoso pramonė)
- Sistemos, skirtos didelėms apkrovoms
- Telekomunikacijos / duomenų perdavimas
„Velox“: apžvalga
Filtrai

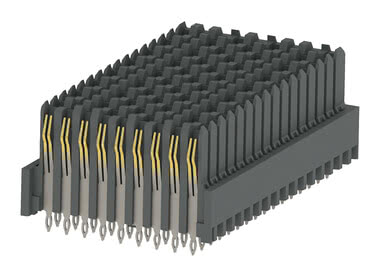

16-kairė
Velox 16-kairė Prekės Nr. 308-52100-41
„Press-fit“ zonos paviršius: SnPb, Pilnai užpildyta (144 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
Velox 16-kairė Prekės Nr. 308-52100-42
„Press-fit“ zonos paviršius: Sn (atitinka RoHS reikalavimus), Pilnai užpildyta (144 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
center
„Velox“ centras Prekės Nr. 308-50100-41
„Press-fit“ zonos paviršius: SnPb, Pilnai užpildyta (144 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
„Velox“ centras Prekės Nr. 308-50100-42
„Press-fit“ zonos paviršius: Sn (atitinka RoHS reikalavimus), Pilnai užpildyta (144 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
„Velox“ centras Prekės Nr. 308-50101-41
„Press-fit“ zonos paviršius: SnPb, Individualiai sukomplektuotas (135 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
„Velox“ centras Prekės Nr. 308-50101-42
„Press-fit“ zonos paviršius: Sn (atitinka RoHS reikalavimus), Individualiai sukomplektuotas (135 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
„Velox“ centras Prekės Nr. 308-50102-41
„Press-fit“ zonos paviršius: SnPb, Individualiai sukomplektuotas (71 kontaktas), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
„Velox“ centras Prekės Nr. 308-50102-42
„Press-fit“ zonos paviršius: Sn (atitinka RoHS reikalavimus), Individualiai sukomplektuotas (71 kontaktas), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
„Velox“ centras Prekės Nr. 308-50103-41
„Press-fit“ zonos paviršius: SnPb, Individualiai sukomplektuotas (80 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
„Velox“ centras Prekės Nr. 308-50103-42
„Press-fit“ zonos paviršius: Sn (atitinka RoHS reikalavimus), Individualiai sukomplektuotas (80 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
16-dešinė
Velox 16-dešinė Prekės Nr. 308-51100-41
„Press-fit“ zonos paviršius: SnPb, Pilnai užpildyta (144 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
Velox 16-dešinė Prekės Nr. 308-51100-42
„Press-fit“ zonos paviršius: Sn (atitinka RoHS reikalavimus), Pilnai užpildyta (144 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas

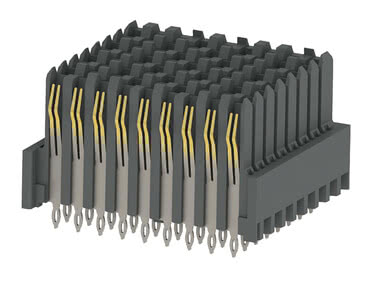

8-kairė
Velox 8-kairė Prekės Nr. 308-52200-41
„Press-fit“ zonos paviršius: SnPb, Pilnai sukomplektuotas (72 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
Velox 8-kairė Prekės Nr. 308-52200-42
„Press-fit“ zonos paviršius: Sn (atitinka RoHS reikalavimus), Pilnai sukomplektuotas (72 kontaktų), Jungimo technologija: įspaudimo, Tinklelis 1,8 mm, Duomenų perdavimo sparta – 10 Gbit/s
Stačiakampis
Prispaudimo technologija
Didelis greitis
Tvirtas
Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?
Funkcijos
„Velox®“ jungtis pasižymi tvirta konstrukcija, įskaitant 1,27 μm (50 mikro“) storio auksinį paviršių. Kontaktai yra vidiniai, todėl papildomai apsaugoti. Visos šios savybės užtikrina labai ilgą tarnavimo laiką – ne mažiau kaip 200 jungimo ciklų (sujungimo ciklas). Todėl „Velox®“ ypač tinka didelės spartos „užpakalinė plokštė“ taikymams, kurių duomenų perdavimo sparta siekia 10 Gbit/s. Didelis jungčių (jungtis) patvarumas jau buvo įrodytas bandymuose, atliktuose pagal VITA-46 standartą.
Apžvalga
Apžvalga
VITA46 – specifikacija
„Vita46“ specifikacijos, taip pat žinomos kaip „VPX“, apibūdina naują didelės spartos jungčių sistemą (jungtis). Per jas perduodami, be kita ko, „Gigabit Ethernet“, „PCI Express“, „Serial RapidIO“ ir „InfiniBand“ signalai. Siekiant užtikrinti maksimalų suderinamumą, palaikomi iš „VMEbus“ žinomi 6HE ir 3HE „Eurocard“ formų faktoriai. Taigi tampa įmanomos ir hibridinės sistemos. VITA 46 standartą sukūrė organizacija VITA, daugiausia kompiuterinėms sistemoms, kurios turi atlaikyti didelius krūvius, pvz., karinėse taikymose.

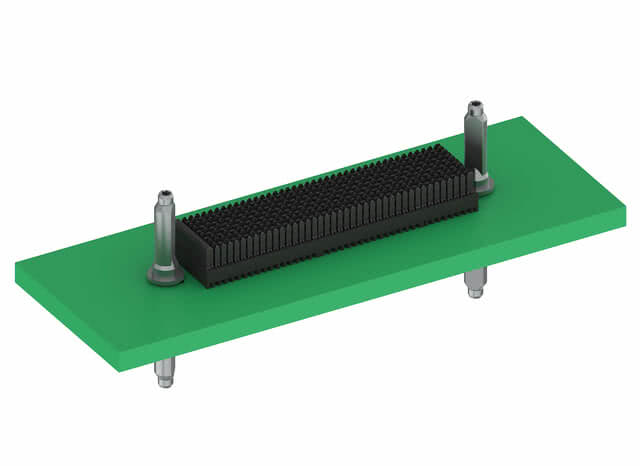

Keturi skirtingi tipai gali būti modulinio principo pagrindu derinti tarpusavyje. „Velox®“ -jungtis yra labai lankstūs dėl skirtingo kontaktų skaičiaus. Šią savybę pabrėžia galimybė individualiai komplektuoti variantus.
Keturi skirtingi tipai gali būti modulinio principo pagrindu derinti tarpusavyje. „Velox®“ -jungtis yra labai lankstūs dėl skirtingo kontaktų skaičiaus. Šią savybę pabrėžia galimybė individualiai komplektuoti variantus.
Kūrėjo požiūris
„Jungčių sistema „Velox®“ buvo specialiai sukurta „ept“ kompanijos VITA-46 sistemoms, taip pat žinomoms VPX pavadinimu. „Velox®“ apima keturis skirtingus jungčių tipus („jungtis“), kuriuos galima modulinio principo pagrindu sujungti tarpusavyje. Be to, klientas gali pats pasirinkti kontaktų skaičių. Jis užsisako arba visiškai sukomplektuotus „jungtis“ su 72 arba 144 kontaktais, arba individualiai sukonfigūruotą kontaktų komplektą. Tai suteikia kūrėjams daug lankstumo projektuojant spausdintines plokštes. Sistema buvo sukurta specialiai didelių našumo reikalavimų taikymams. Dėl auksinės dangos ir izoliacinio korpuso viduje esančių kontaktų ji yra ypač patvari.“
DUK: Klausimai ir atsakymai apie „Velox“
Kokiems duomenų perdavimo spartoms tinka „Velox®“ jungtys (jungtis)? Ar „ept“ gaminami „Velox®“ jungtys (jungtis) suderinamos su kitomis rinkoje esančiomis jungtimis? Ar „ept“ gali pasiūlyti individualų „Velox®“ jungčių (jungtis) kontaktų išdėstymą?
Kokiems duomenų perdavimo spartoms tinka „Velox®“ jungtys (jungtis)?
„Velox®“ jungtys (jungtis) užtikrina duomenų perdavimo spartą iki 10 Gbit/s.
Ar „ept“ gaminami „Velox®“ jungtys (jungtis) suderinamos su kitomis rinkoje esančiomis jungtimis?
„ept“ garantuoja visišką „Velox®“ jungčių (jungtis) tarpusavio suderinamumą su visomis rinkoje esančiomis „VITA-46“ sistemomis.
Ar „ept“ gali pasiūlyti individualų „Velox®“ jungčių (jungtis) kontaktų išdėstymą?
Visi keturi skirtingi „Velox®“ jungčių („jungtis“) tipai yra prieinami su individualia konfigūracija.
