One27: Apžvalga

Faktų apžvalga Paraiškos „One27“ produktai Geriausių momentų vaizdo įrašas Funkcijos Lankstūs atstumai Kūrėjo požiūris DUK skyrius Atsiliepimai

Kompaktiški ir tvirti spausdintinių plokščių jungtys SMT technologijoje

Naudojant „ept“ gaminamus „One27“ jungiklius, galima užtikrinti 8,00–20,00 mm atstumus tarp spausdintinių plokščių.

One27 Leiterplattenabstaende NEU 2023

Funkcijos

12–80 kontaktų, 1
,4 A srovės pralaidumas,
500 jungimo ciklų,

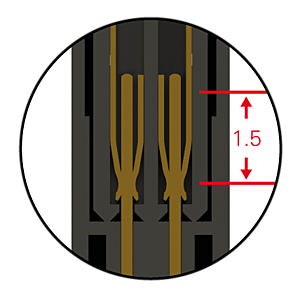

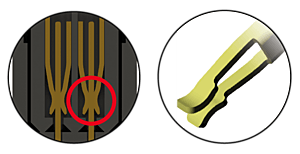

aukščiausias kontaktų patikimumas,
patikrintas suderinamumas su kitų gamintojų
produktais, IDC jungčių juosta parduodama atskirai arba su
surinktu kabeliu, supakuota „Tape & Reel“ pakuotėje,
atitinka LV214 standartą

Paraiškos

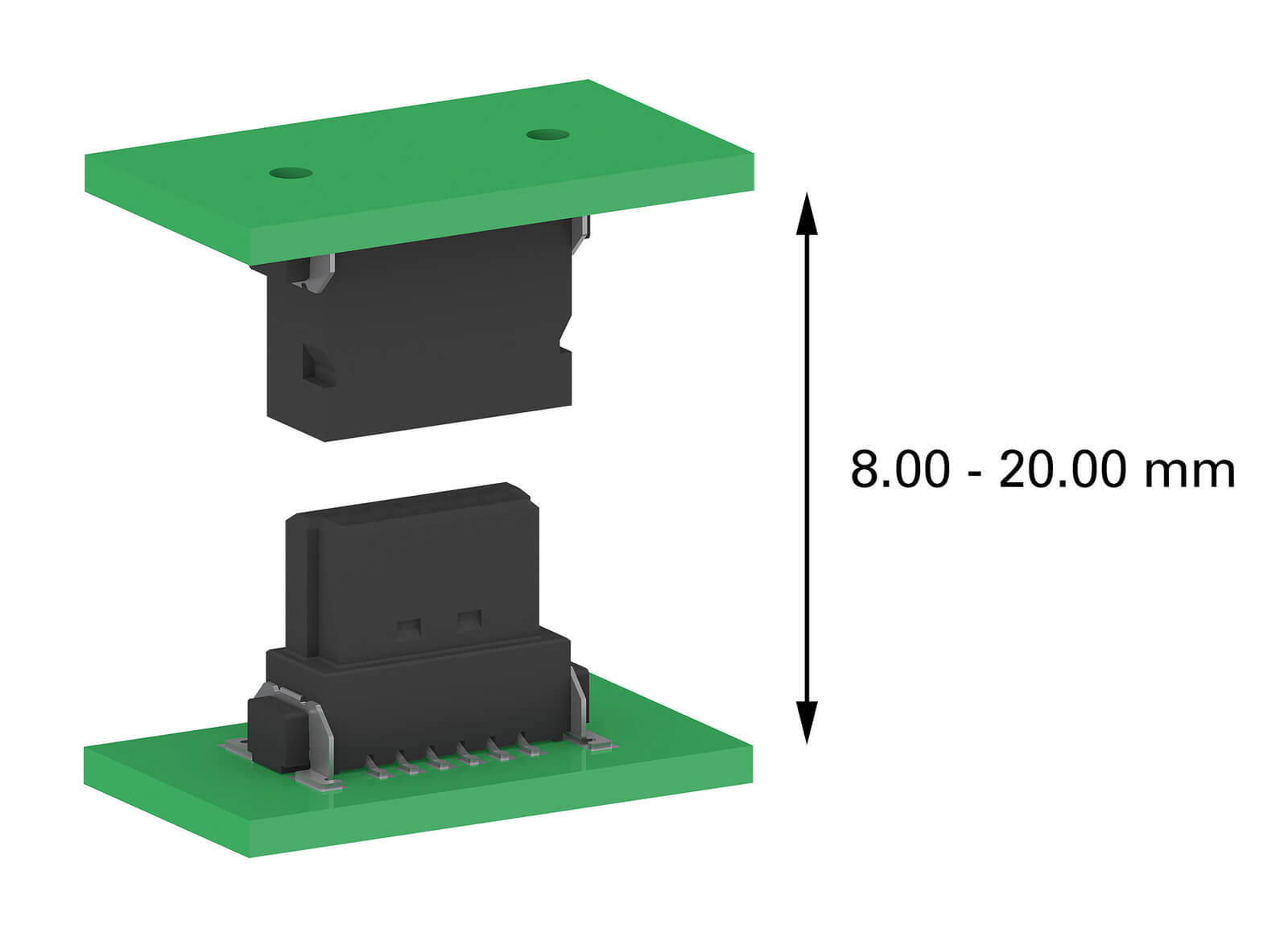

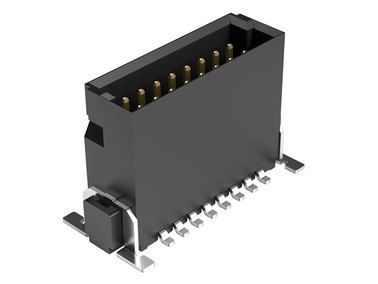

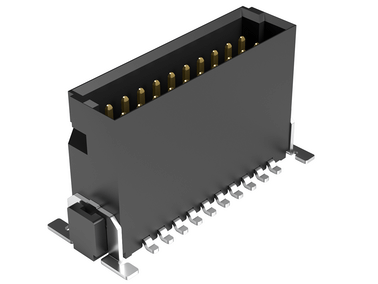

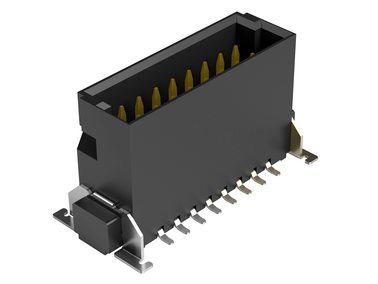

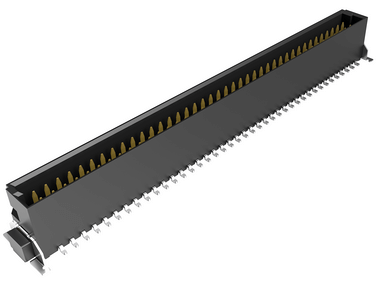

Plokštė-plokštė (mezaninas) nuo 8 mm iki 20,00 mm

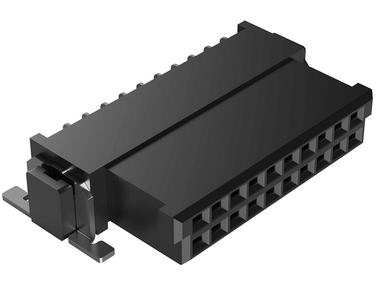

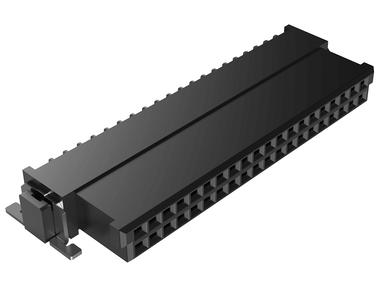

Lygiagretusis ir stačiakampis sujungimas

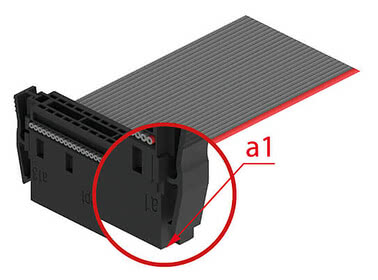

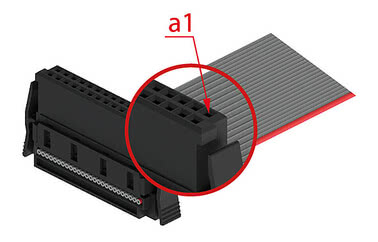

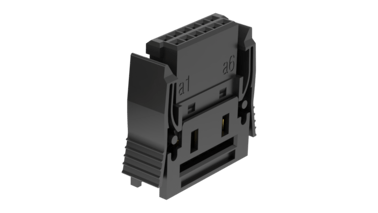

IDC jungtis su plokščiuoju kabeliu

One27: Apžvalga

Faktų apžvalga Paraiškos „One27“ produktai Geriausių momentų vaizdo įrašas Funkcijos Lankstūs atstumai Kūrėjo požiūris DUK skyrius Atsiliepimai

Tiesus spyruoklinis strypas

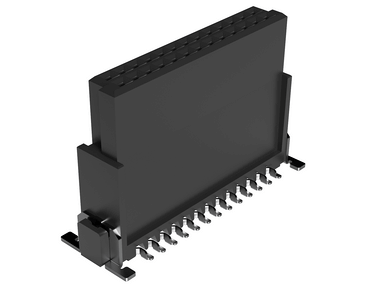

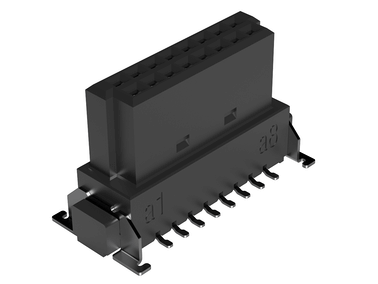

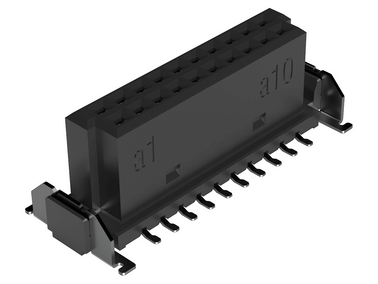

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54012-51

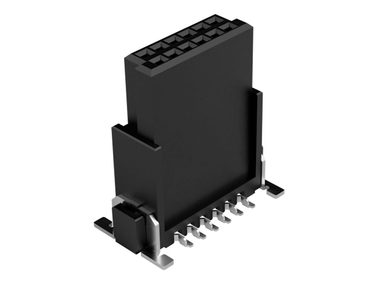

ept One27 Federleiste gerade high 404 54012 51

galima suderinti su spausdintinių plokščių tarpu 15,4–20,0 mm, Kontaktų perdengimas 1,5 mm, 12 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 13,65 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54012-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Atstumai tarp PCB	15,4–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm

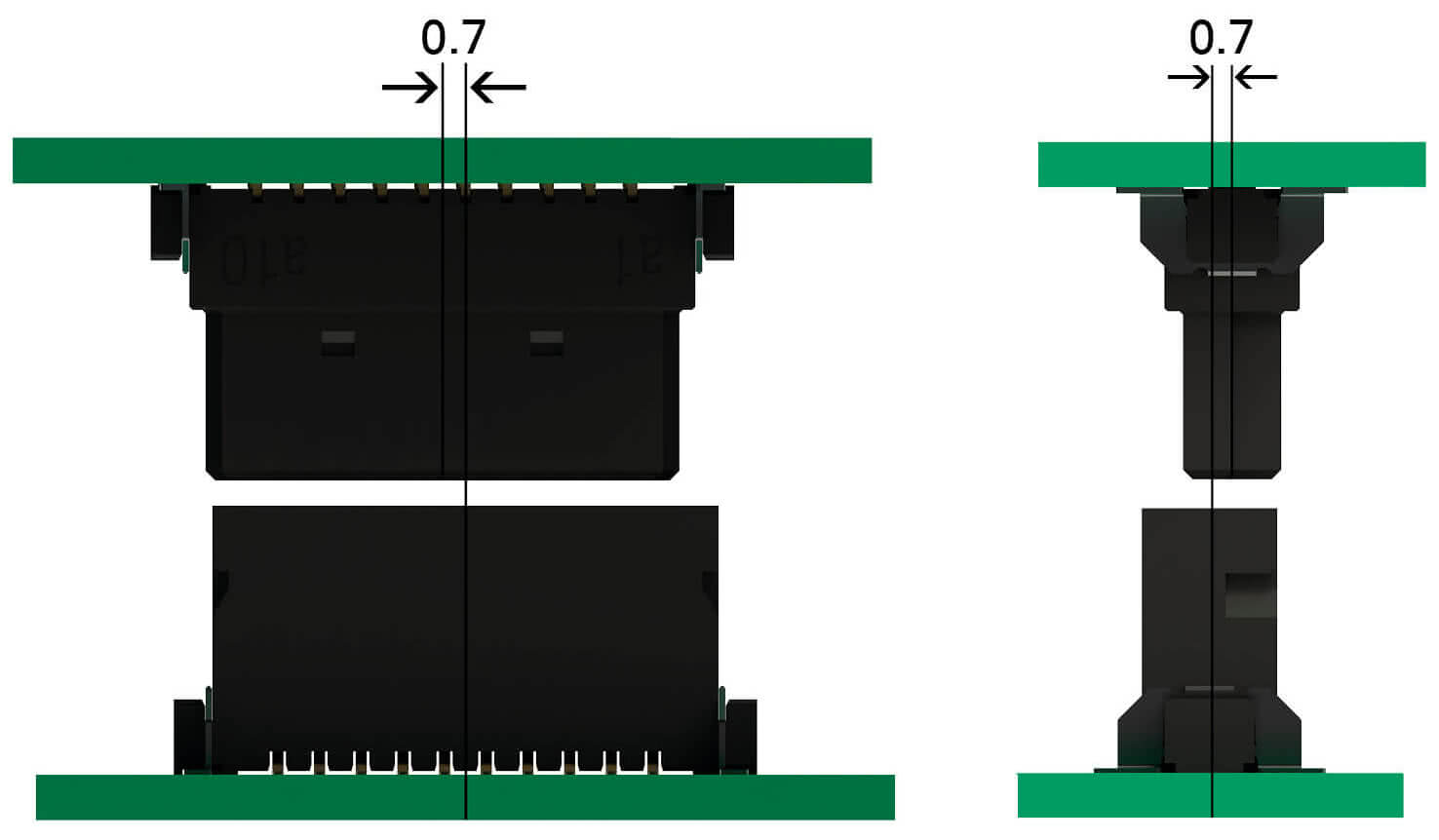

Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm

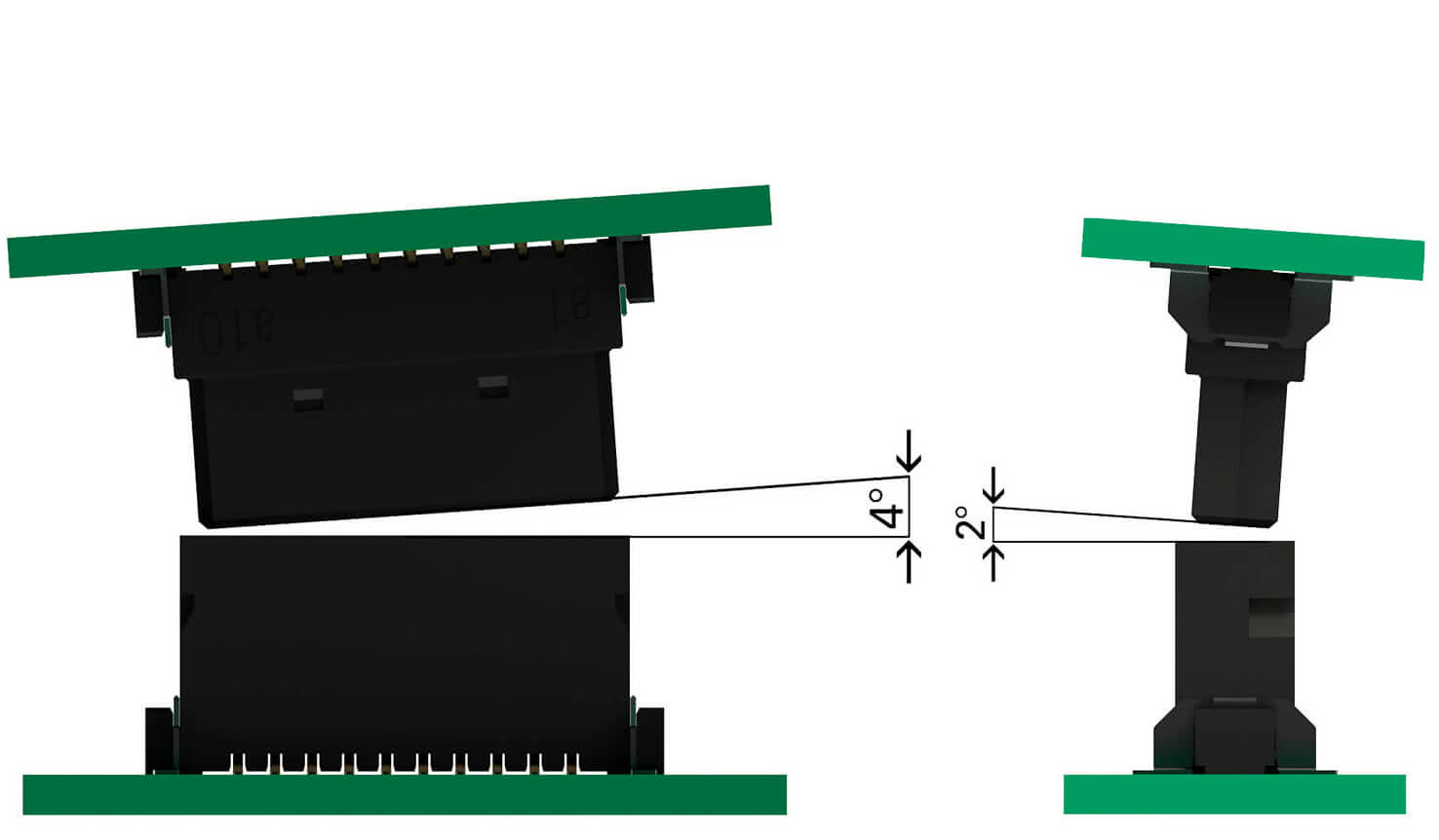

Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

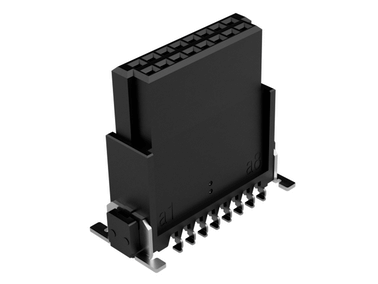

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

galima suderinti su spausdintinių plokščių tarpu 15,4–20,0 mm, Kontaktų perdengimas 1,5 mm, 16 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 13,65 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54016-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Atstumai tarp PCB	15,4–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

galima suderinti su spausdintinių plokščių tarpu 15,4–20,0 mm, Kontaktų perdengimas 1,5 mm, 20 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 13,65 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54020-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Atstumai tarp PCB	15,4–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54026-51

ept One27 Federleiste gerade high 404 54026 51

galima suderinti su spausdintinių plokščių tarpu 15,4–20,0 mm, Kontaktų perdengimas 1,5 mm, 26 kaiščiai, žingsnis 1,27 mm, SMT jungčių technologija, Aukštis, nesujungtas: 13,65 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54026-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Atstumai tarp PCB	15,4–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

galima suderinti su spausdintinių plokščių tarpu 15,4–20,0 mm, Kontaktų perdengimas 1,5 mm, 32 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 13,65 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54032-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Atstumai tarp PCB	15,4–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54040-51

ept One27 Federleiste gerade high 404 54040 51

galima suderinti su spausdintinių plokščių tarpu 15,4–20,0 mm, Kontaktų perdengimas 1,5 mm, 40 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 13,65 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54040-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Atstumai tarp PCB	15,4–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

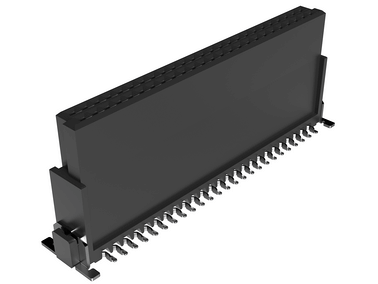

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54050-51

ept One27 Federleiste gerade high 404 54050 51

galima suderinti su spausdintinių plokščių tarpu 15,4–20,0 mm, Kontaktų perdengimas 1,5 mm, 50 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 13,65 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54050-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Atstumai tarp PCB	15,4–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

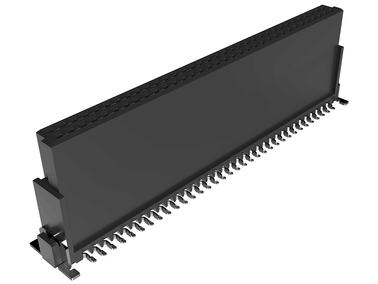

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

galima suderinti su spausdintinių plokščių tarpu 15,4–20,0 mm, Kontaktų perdengimas 1,5 mm, 68 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 13,65 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54068-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Atstumai tarp PCB	15,4–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

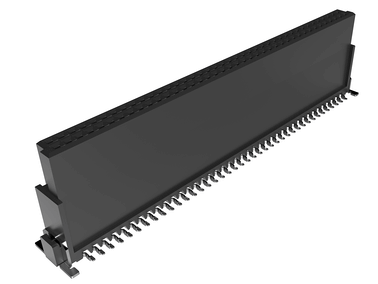

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

galima suderinti su spausdintinių plokščių tarpu 15,4–20,0 mm, Kontaktų perdengimas 1,5 mm, 80 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 13,65 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio jungčių lizdas Prekės Nr. 404-54080-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Atstumai tarp PCB	15,4–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

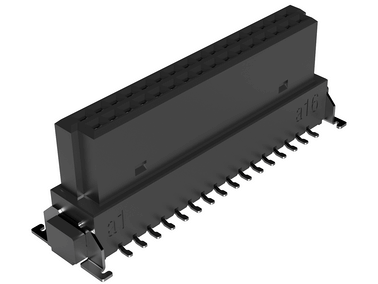

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53032-51

ept One27 Federleiste gerade Mid 404 53032 51

galima derinti su 10,8–15,4 mm plokščių atstumu, Kontaktų perdengimas 1,5 mm, 32 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 9,05 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53032-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Atstumai tarp PCB	10,8 mm – 15,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

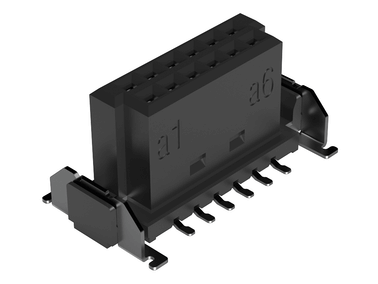

One27 plokščia jungčių juosta Prekės Nr. 414-52012-51

ept One27 Federleiste gerade Low 404 52012 51

galima suderinti su spausdintinių plokščių tarpu 8,0–12,6 mm, Kontaktų perdengimas 1,5 mm, 12 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 6,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 414-52012-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 12,6 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

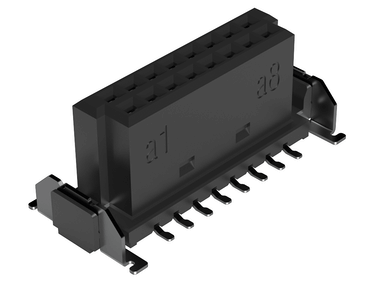

One27 plokščia jungčių juosta Prekės Nr. 414-52016-51

ept One27 Federleiste gerade Low 404 52016 51

galima suderinti su spausdintinių plokščių tarpu 8,0–12,6 mm, Kontaktų perdengimas 1,5 mm, 16 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 6,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 414-52016-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 12,6 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 plokščia jungčių juosta Prekės Nr. 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

galima suderinti su spausdintinių plokščių tarpu 8,0–12,6 mm, Kontaktų perdengimas 1,5 mm, 20 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 6,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 414-52020-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 12,6 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

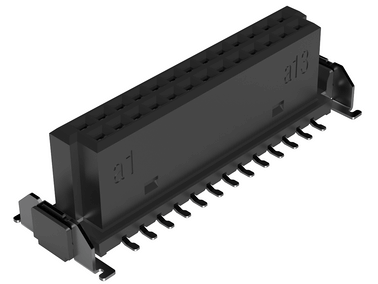

One27 plokščia jungčių juosta Prekės Nr. 414-52026-51

ept One27 Federleiste gerade Low 404 52026 51

galima suderinti su spausdintinių plokščių tarpu 8,0–12,6 mm, Kontaktų perdengimas 1,5 mm, 26 kaiščiai, žingsnis 1,27 mm, SMT jungčių technologija, Aukštis, nesujungtas: 6,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 414-52026-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 12,6 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

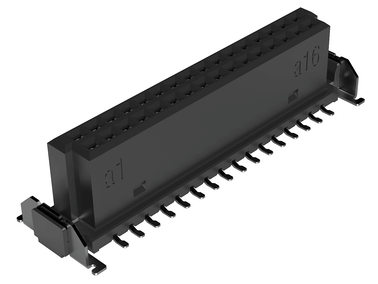

One27 plokščia jungčių juosta Prekės Nr. 414-52032-51

ept One27 Federleiste gerade Low 404 52032 51

galima suderinti su spausdintinių plokščių tarpu 8,0–12,6 mm, Kontaktų perdengimas 1,5 mm, 32 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 6,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 414-52032-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 12,6 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

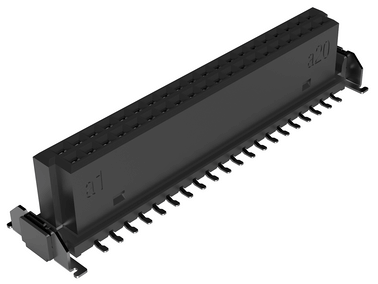

One27 plokščia jungčių juosta Prekės Nr. 414-52040-51

ept One27 Federleiste gerade Low 404 52040 51

galima suderinti su spausdintinių plokščių tarpu 8,0–12,6 mm, Kontaktų perdengimas 1,5 mm, 40 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 6,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 414-52040-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 12,6 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

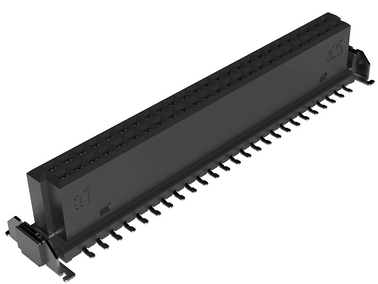

One27 plokščia jungčių juosta Prekės Nr. 414-52050-51

ept One27 Federleiste gerade Low 404 52050 51

galima suderinti su spausdintinių plokščių tarpu 8,0–12,6 mm, Kontaktų perdengimas 1,5 mm, 50 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 6,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 414-52050-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 12,6 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

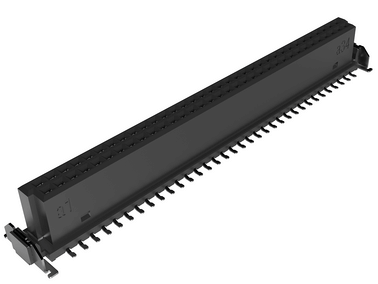

One27 plokščia jungčių juosta Prekės Nr. 414-52068-51

ept One27 Federleiste gerade Low 404 52068 51

galima suderinti su spausdintinių plokščių tarpu 8,0–12,6 mm, Kontaktų perdengimas 1,5 mm, 68 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 6,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 414-52068-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 12,6 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

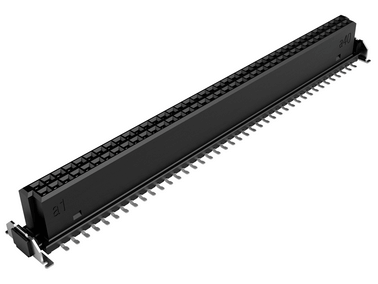

One27 plokščia jungčių juosta Prekės Nr. 414-52080-51

ept One27 Federleiste gerade Low 404 52080 51

galima suderinti su spausdintinių plokščių tarpu 8,0–12,6 mm, Kontaktų perdengimas 1,5 mm, 80 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 6,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 414-52080-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 12,6 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

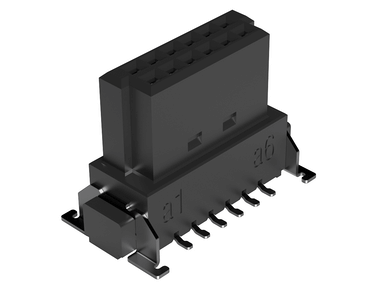

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53012-51

ept One27 Federleiste gerade Mid 404 53012 51

galima derinti su 10,8–15,4 mm plokščių atstumu, Kontaktų perdengimas 1,5 mm, 12 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 9,05 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53012-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Atstumai tarp PCB	10,8 mm – 15,4 mm
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53016-51

ept One27 Federleiste gerade Mid 404 53016 51

galima derinti su 10,8–15,4 mm plokščių atstumu, Kontaktų perdengimas 1,5 mm, 16 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 9,05 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53016-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Atstumai tarp PCB	10,8 mm – 15,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53020-51

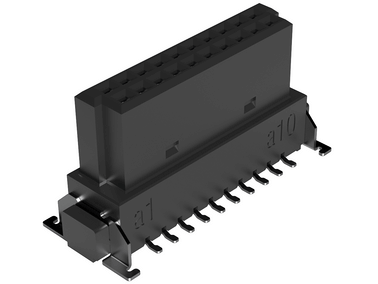

ept One27 Federleiste gerade Mid 404 53020 51

galima derinti su 10,8–15,4 mm plokščių atstumu, Kontaktų perdengimas 1,5 mm, 20 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 9,05 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53020-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Atstumai tarp PCB	10,8 mm – 15,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53026-51

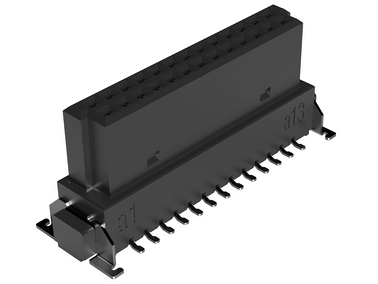

ept One27 Federleiste gerade Mid 404 53026 51

galima derinti su 10,8–15,4 mm plokščių atstumu, Kontaktų perdengimas 1,5 mm, 26 kaiščiai, žingsnis 1,27 mm, SMT jungčių technologija, Aukštis, nesujungtas: 9,05 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53026-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Atstumai tarp PCB	10,8 mm – 15,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

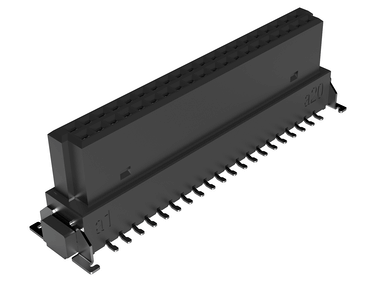

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53040-51

ept One27 Federleiste gerade Mid 404 53040 51

galima derinti su 10,8–15,4 mm plokščių atstumu, Kontaktų perdengimas 1,5 mm, 40 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 9,05 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53040-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Atstumai tarp PCB	10,8 mm – 15,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

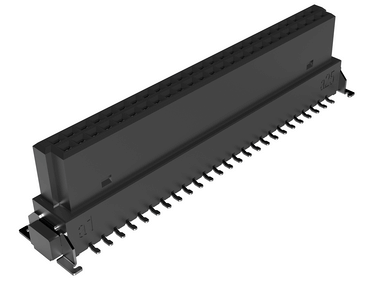

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53050-51

ept One27 Federleiste gerade Mid 404 53050 51

galima derinti su 10,8–15,4 mm plokščių atstumu, Kontaktų perdengimas 1,5 mm, 50 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 9,05 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53050-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Atstumai tarp PCB	10,8 mm – 15,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

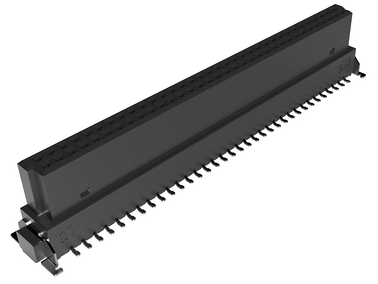

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53068-51

ept One27 Federleiste gerade Mid 404 53068 51

galima derinti su 10,8–15,4 mm plokščių atstumu, Kontaktų perdengimas 1,5 mm, 68 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 9,05 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53068-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Atstumai tarp PCB	10,8 mm – 15,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

galima derinti su 10,8–15,4 mm plokščių atstumu, Kontaktų perdengimas 1,5 mm, 80 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 9,05 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio jungiamasis strypas Prekės Nr. 414-53080-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Atstumai tarp PCB	10,8 mm – 15,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

Tiesus jungčių blokas

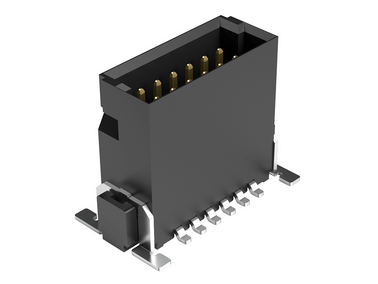

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

galima derinti su spausdintinių plokščių tarpu 11,1–20,0 mm, Kontaktų perdengimas 1,5 mm, 12 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 4,85 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54012-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Atstumai tarp PCB	11,1–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

galima derinti su spausdintinių plokščių tarpu 11,1–20,0 mm, Kontaktų perdengimas 1,5 mm, 16 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 4,85 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54016-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Atstumai tarp PCB	11,1–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54020-51

ept One27 Messerleiste gerade High 403 54020 51

galima derinti su spausdintinių plokščių tarpu 11,1–20,0 mm, Kontaktų perdengimas 1,5 mm, 20 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 4,85 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54020-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Atstumai tarp PCB	11,1–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

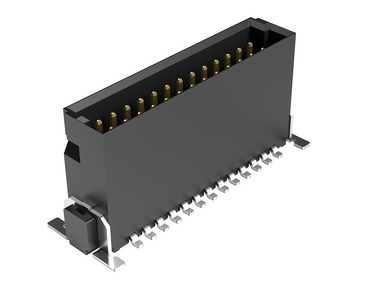

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51

galima derinti su spausdintinių plokščių tarpu 11,1–20,0 mm, Kontaktų perdengimas 1,5 mm, 26 kaiščiai, žingsnis 1,27 mm, SMT jungčių technologija, Aukštis, nesujungtas: 4,85 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54026-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Atstumai tarp PCB	11,1–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

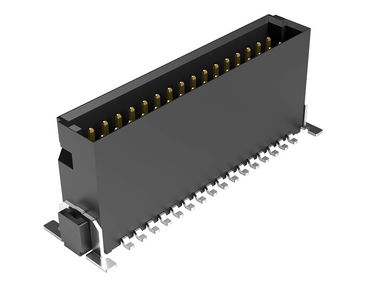

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54032-51

ept One27 Messerleiste gerade High 403 54032 51

galima derinti su spausdintinių plokščių tarpu 11,1–20,0 mm, Kontaktų perdengimas 1,5 mm, 32 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 4,85 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54032-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Atstumai tarp PCB	11,1–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

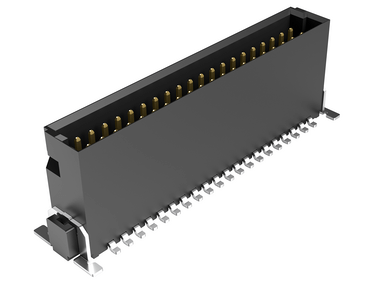

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

galima derinti su spausdintinių plokščių tarpu 11,1–20,0 mm, Kontaktų perdengimas 1,5 mm, 40 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 4,85 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54040-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Atstumai tarp PCB	11,1–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

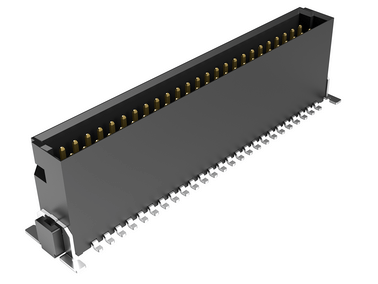

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

galima derinti su spausdintinių plokščių tarpu 11,1–20,0 mm, Kontaktų perdengimas 1,5 mm, 50 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 4,85 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54050-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Atstumai tarp PCB	11,1–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

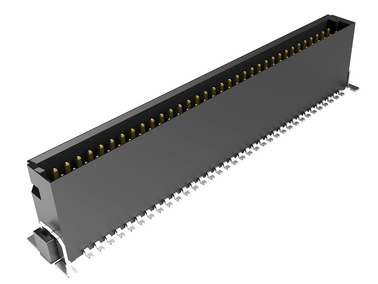

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54068-51

ept One27 Messerleiste gerade High 403 54068 51

galima derinti su spausdintinių plokščių tarpu 11,1–20,0 mm, Kontaktų perdengimas 1,5 mm, 68 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 4,85 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54068-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Atstumai tarp PCB	11,1–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

galima derinti su spausdintinių plokščių tarpu 11,1–20,0 mm, Kontaktų perdengimas 1,5 mm, 80 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 4,85 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 aukšto profilio peilių laikiklis Prekės Nr. 403-54080-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Atstumai tarp PCB	11,1–20,0 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

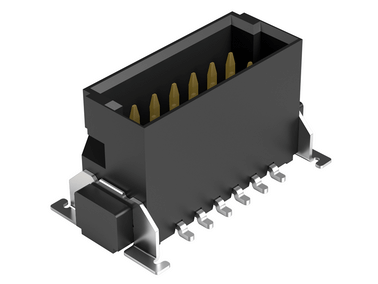

One27 plokščia jungčių juosta Prekės Nr. 413-52012-51

ept One27 Messerleiste gerade Low 403 52012 51

galima derinti su spausdintinių plokščių tarpu 8,0–16,9 mm, Kontaktų perdengimas 1,5 mm, 12 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 1,75 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 413-52012-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 16,9 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

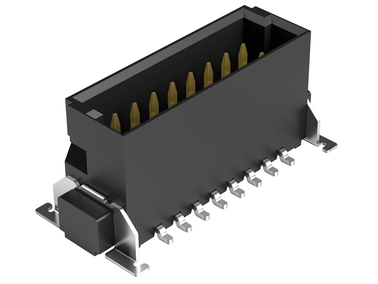

One27 plokščia jungčių juosta Prekės Nr. 413-52016-51

ept One27 Messerleiste gerade Low 403 52016 51

galima derinti su spausdintinių plokščių tarpu 8,0–16,9 mm, Kontaktų perdengimas 1,5 mm, 16 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 1,75 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 413-52016-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 16,9 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

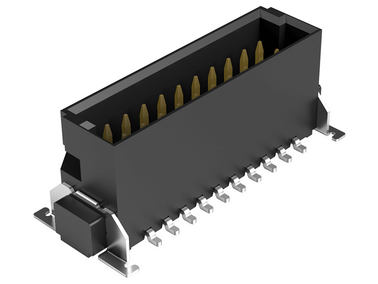

One27 plokščia jungčių juosta Prekės Nr. 413-52020-51

ept One27 Messerleiste gerade Low 403 52020 51

galima derinti su spausdintinių plokščių tarpu 8,0–16,9 mm, Kontaktų perdengimas 1,5 mm, 20 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 1,75 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 413-52020-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 16,9 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

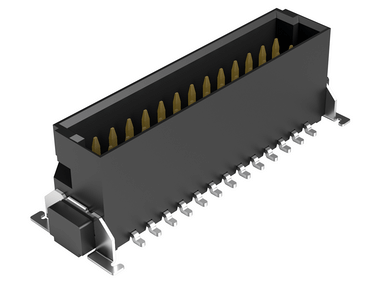

One27 plokščia jungčių juosta Prekės Nr. 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

galima derinti su spausdintinių plokščių tarpu 8,0–16,9 mm, Kontaktų perdengimas 1,5 mm, 26 kaiščiai, žingsnis 1,27 mm, SMT jungčių technologija, Aukštis, nesujungtas: 1,75 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 413-52026-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 16,9 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

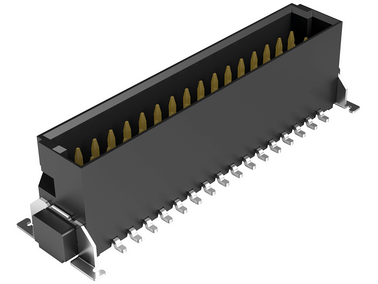

One27 plokščia jungčių juosta Prekės Nr. 413-52032-51

ept One27 Messerleiste gerade Low 403 52032 51

galima derinti su spausdintinių plokščių tarpu 8,0–16,9 mm, Kontaktų perdengimas 1,5 mm, 32 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 1,75 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 413-52032-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 16,9 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

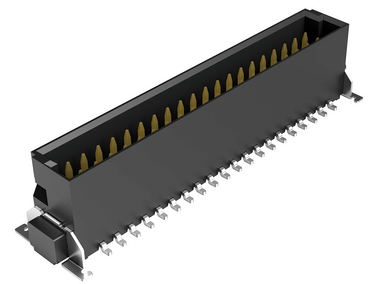

One27 plokščia jungčių juosta Prekės Nr. 413-52040-51

ept One27 Messerleiste gerade Low 403 52040 51

galima derinti su spausdintinių plokščių tarpu 8,0–16,9 mm, Kontaktų perdengimas 1,5 mm, 40 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 1,75 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 413-52040-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 16,9 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

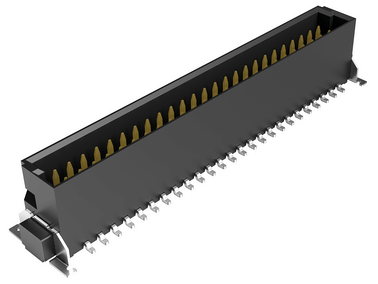

One27 plokščia jungčių juosta Prekės Nr. 413-52050-51

ept One27 Messerleiste gerade Low 403 52050 51

galima derinti su spausdintinių plokščių tarpu 8,0–16,9 mm, Kontaktų perdengimas 1,5 mm, 50 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 1,75 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 413-52050-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 16,9 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

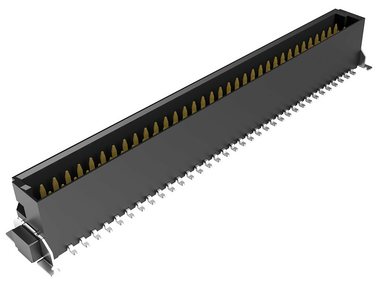

One27 plokščia jungčių juosta Prekės Nr. 413-52068-51

ept One27 Messerleiste gerade Low 403 52068 51

galima derinti su spausdintinių plokščių tarpu 8,0–16,9 mm, Kontaktų perdengimas 1,5 mm, 68 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 1,75 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 413-52068-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 16,9 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 plokščia jungčių juosta Prekės Nr. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

galima derinti su spausdintinių plokščių tarpu 8,0–16,9 mm, Kontaktų perdengimas 1,5 mm, 80 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 1,75 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 plokščia jungčių juosta Prekės Nr. 413-52080-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Atstumai tarp PCB	8,0 mm – 16,9 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

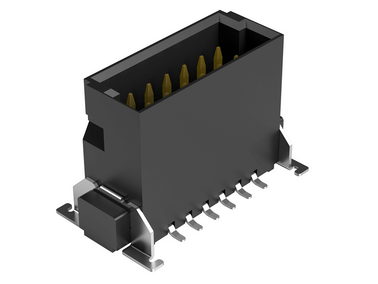

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51

galima suderinti su spausdintinių plokščių tarpu 9,5–18,4 mm, Kontaktų perdengimas 1,5 mm, 12 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 3,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53012-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Atstumai tarp PCB	9,5 mm – 18,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53016-51

ept One27 Messerleiste gerade Mid 403 53016 51

galima suderinti su spausdintinių plokščių tarpu 9,5–18,4 mm, Kontaktų perdengimas 1,5 mm, 16 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 3,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53016-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Atstumai tarp PCB	9,5 mm – 18,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

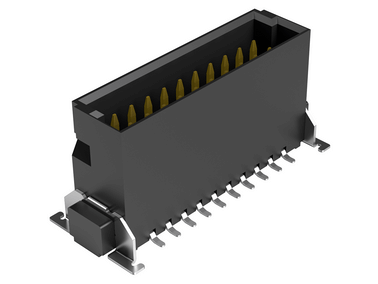

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53020-51

ept One27 Messerleiste gerade Mid 403 53020 51

galima suderinti su spausdintinių plokščių tarpu 9,5–18,4 mm, Kontaktų perdengimas 1,5 mm, 20 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 3,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53020-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Atstumai tarp PCB	9,5 mm – 18,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

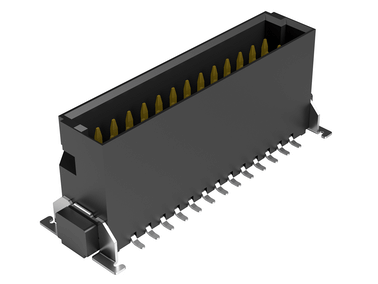

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53026-51

ept One27 Messerleiste gerade Mid 403 53026 51

galima suderinti su spausdintinių plokščių tarpu 9,5–18,4 mm, Kontaktų perdengimas 1,5 mm, 26 kaiščiai, žingsnis 1,27 mm, SMT jungčių technologija, Aukštis, nesujungtas: 3,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53026-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Atstumai tarp PCB	9,5 mm – 18,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

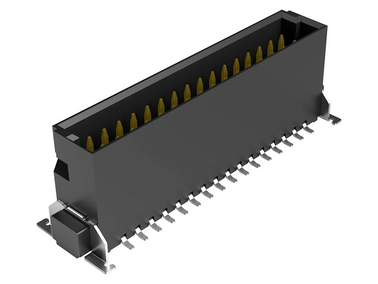

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53032-51

ept One27 Messerleiste gerade Mid 403 53032 51

galima suderinti su spausdintinių plokščių tarpu 9,5–18,4 mm, Kontaktų perdengimas 1,5 mm, 32 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 3,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53032-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Atstumai tarp PCB	9,5 mm – 18,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

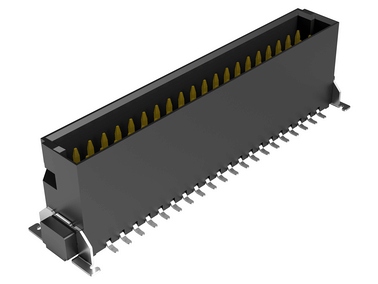

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53040-51

ept One27 Messerleiste gerade Mid 403 53040 51

galima suderinti su spausdintinių plokščių tarpu 9,5–18,4 mm, Kontaktų perdengimas 1,5 mm, 40 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 3,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53040-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Atstumai tarp PCB	9,5 mm – 18,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

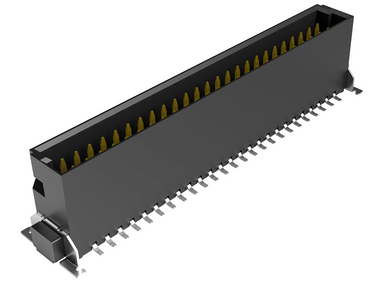

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53050-51

ept One27 Messerleiste gerade Mid 403 53050 51

galima suderinti su spausdintinių plokščių tarpu 9,5–18,4 mm, Kontaktų perdengimas 1,5 mm, 50 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 3,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53050-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Atstumai tarp PCB	9,5 mm – 18,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

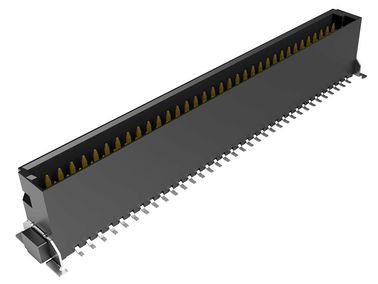

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53068-51

ept One27 Messerleiste gerade Mid 403 53068 51

galima suderinti su spausdintinių plokščių tarpu 9,5–18,4 mm, Kontaktų perdengimas 1,5 mm, 68 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 3,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53068-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Atstumai tarp PCB	9,5 mm – 18,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

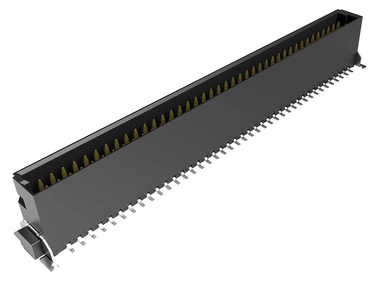

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51

galima suderinti su spausdintinių plokščių tarpu 9,5–18,4 mm, Kontaktų perdengimas 1,5 mm, 80 kontaktų, 1,27 mm žingsniu, SMT jungčių technologija, Aukštis, nesujungtas: 3,25 mm, 1 lygis

Lygiagrečiai

Stačiakampis

SMT

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

„One27“ vidutinio profilio kištukinė rozetė Prekės Nr. 413-53080-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Atstumai tarp PCB	9,5 mm – 18,4 mm
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	3,1 A esant 20 °C (4 iš 50 kontaktų) 1,4 A esant 20 °C (50 iš 50 kontaktų)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

Kampinis jungčių lizdas

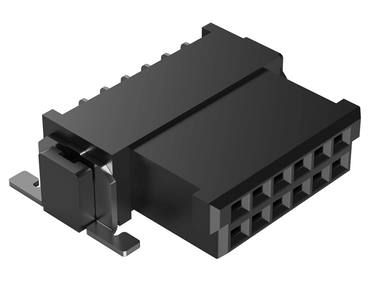

One27 kampinis jungčių lizdas Prekės Nr. 404-51012-51

ept One27 Federleiste gewinkelt 404 51012 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 12, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis jungčių lizdas Prekės Nr. 404-51012-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

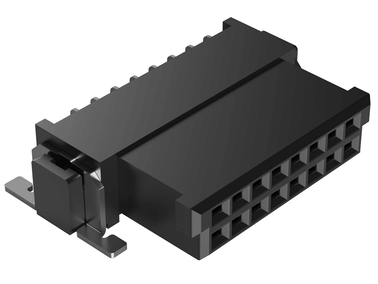

One27 kampinis jungčių lizdas Prekės Nr. 404-51016-51

ept One27 Federleiste gewinkelt 404 51016 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 16, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis jungčių lizdas Prekės Nr. 404-51016-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis jungčių lizdas Prekės Nr. 404-51020-51

ept One27 Federleiste gewinkelt 404 51020 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 20, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis jungčių lizdas Prekės Nr. 404-51020-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

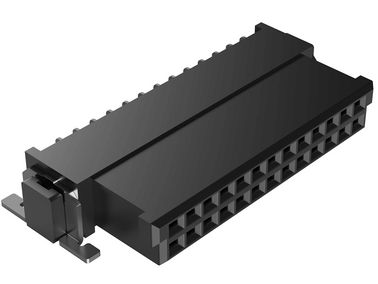

One27 kampinis jungčių lizdas Prekės Nr. 404-51026-51

ept One27 Federleiste gewinkelt 404 51026 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 26, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis jungčių lizdas Prekės Nr. 404-51026-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

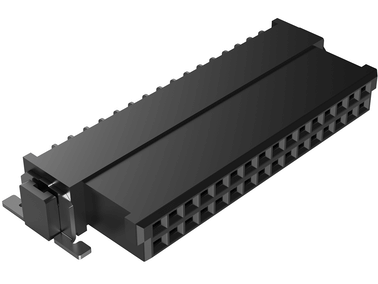

One27 kampinis jungčių lizdas Prekės Nr. 404-51032-51

ept One27 Federleiste gewinkelt 404 51032 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 32, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis jungčių lizdas Prekės Nr. 404-51032-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis jungčių lizdas Prekės Nr. 404-51040-51

ept One27 Federleiste gewinkelt 404 51040 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 40, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis jungčių lizdas Prekės Nr. 404-51040-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

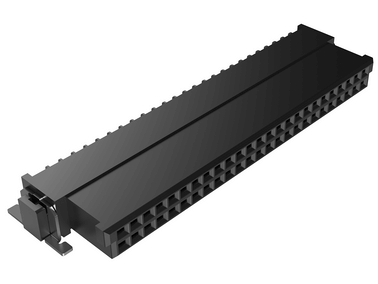

One27 kampinis jungčių lizdas Prekės Nr. 404-51050-51

ept One27 Federleiste gewinkelt 404 51050 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 50, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis jungčių lizdas Prekės Nr. 404-51050-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis jungčių lizdas Prekės Nr. 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 68, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis jungčių lizdas Prekės Nr. 404-51068-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis jungčių lizdas Prekės Nr. 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 80, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis jungčių lizdas Prekės Nr. 404-51080-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

Kampinis jungčių blokas

One27 kampinis kištukų blokas Prekės Nr. 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 16, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis kištukų blokas Prekės Nr. 403-51016-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis kištukų blokas Prekės Nr. 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 20, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis kištukų blokas Prekės Nr. 403-51020-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis kištukų blokas Prekės Nr. 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 26, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis kištukų blokas Prekės Nr. 403-51026-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis kištukų blokas Prekės Nr. 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 32, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis kištukų blokas Prekės Nr. 403-51032-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis kištukų blokas Prekės Nr. 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 40, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis kištukų blokas Prekės Nr. 403-51040-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis kištukų blokas Prekės Nr. 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 50, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis kištukų blokas Prekės Nr. 403-51050-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis kištukų blokas Prekės Nr. 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 68, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis kištukų blokas Prekės Nr. 403-51068-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis kištukų blokas Prekės Nr. 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 80, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis kištukų blokas Prekės Nr. 403-51080-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 kampinis kištukų blokas Prekės Nr. 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

90° kampu, Kontaktų perdengimas 1,5 mm, Skaičius 12, SMT jungčių technologija, Tinklelis 1,27 mm, 1 lygis

Stačiakampis

Horizontalus

SMT

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 kampinis kištukų blokas Prekės Nr. 403-51012-51 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per NiP per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Koplanarumas	≤ 0,1 mm
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė IEC 60512-5-2	1.4 A bei 20°C (50-polig)
Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Apdorojimas

Litavimo temperatūra JEDEC J-STD-020E	20–40 sek. esant 260 °C
MSL JEDEC J-STD-020E	1
Montavimas	Paimti ir padėti

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

IDC jungčių juosta

One27 IDC jungčių lizdas Prekės Nr. 404-59012-61

One27 Federleiste IDC Neu Foto

IDC jungčiai su plokščiuoju kabeliu AWG 30/7, Kontaktų perdengimas 1,5 mm, 12 kontaktų, 1,27 mm žingsniu, Plokščiasis kabelis su tinkleliu, 0,635 mm, 1 lygis, IDC jungtis skirta naudoti kabelių surinkimui. Reikia laikytis montavimo instrukcijų.

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 IDC jungčių lizdas Prekės Nr. 404-59012-61 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -55 °C iki +125 °C (priklausomai nuo naudojamo kabelio tipo)

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ kontaktas --> jungtis „ “ ≤ 10 mΩ IDC --> kabelis
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 IDC jungčių lizdas Prekės Nr. 404-59016-61

One27 Federleiste IDC Neu Foto

IDC jungčiai su plokščiuoju kabeliu AWG 30/7, Kontaktų perdengimas 1,5 mm, 16 kontaktų, 1,27 mm žingsniu, Plokščiasis kabelis su tinkleliu, 0,635 mm, 1 lygis, IDC jungtis skirta naudoti kabelių surinkimui. Reikia laikytis montavimo instrukcijų.

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 IDC jungčių lizdas Prekės Nr. 404-59016-61 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -55 °C iki +125 °C (priklausomai nuo naudojamo kabelio tipo)

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ kontaktas --> jungtis „ “ ≤ 10 mΩ IDC --> kabelis
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 IDC jungčių lizdas Prekės Nr. 404-59020-61

One27 Federleiste IDC Neu Foto

IDC jungčiai su plokščiuoju kabeliu AWG 30/7, Kontaktų perdengimas 1,5 mm, 20 kontaktų, 1,27 mm žingsniu, Plokščiasis kabelis su tinkleliu, 0,635 mm, 1 lygis, IDC jungtis skirta naudoti kabelių surinkimui. Reikia laikytis montavimo instrukcijų.

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 IDC jungčių lizdas Prekės Nr. 404-59020-61 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -55 °C iki +125 °C (priklausomai nuo naudojamo kabelio tipo)

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ kontaktas --> jungtis „ “ ≤ 10 mΩ IDC --> kabelis
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 IDC jungčių lizdas Prekės Nr. 404-59026-61

One27 Federleiste IDC Neu Foto

IDC jungčiai su plokščiuoju kabeliu AWG 30/7, Kontaktų perdengimas 1,5 mm, 26 kaiščiai, žingsnis 1,27 mm, Plokščiasis kabelis su tinkleliu, 0,635 mm, 1 lygis, IDC jungtis skirta naudoti kabelių surinkimui. Reikia laikytis montavimo instrukcijų.

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 IDC jungčių lizdas Prekės Nr. 404-59026-61 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -55 °C iki +125 °C (priklausomai nuo naudojamo kabelio tipo)

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ kontaktas --> jungtis „ “ ≤ 10 mΩ IDC --> kabelis
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 IDC jungčių lizdas Prekės Nr. 404-59032-61

One27 Federleiste IDC Neu Foto

IDC jungčiai su plokščiuoju kabeliu AWG 30/7, Kontaktų perdengimas 1,5 mm, 32 kontaktų, 1,27 mm žingsniu, Plokščiasis kabelis su tinkleliu, 0,635 mm, 1 lygis, IDC jungtis skirta naudoti kabelių surinkimui. Reikia laikytis montavimo instrukcijų.

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 IDC jungčių lizdas Prekės Nr. 404-59032-61 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -55 °C iki +125 °C (priklausomai nuo naudojamo kabelio tipo)

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ kontaktas --> jungtis „ “ ≤ 10 mΩ IDC --> kabelis
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 IDC jungčių lizdas Prekės Nr. 404-59040-61

One27 Federleiste IDC Neu Foto

IDC jungčiai su plokščiuoju kabeliu AWG 30/7, Kontaktų perdengimas 1,5 mm, 40 kontaktų, 1,27 mm žingsniu, Plokščiasis kabelis su tinkleliu, 0,635 mm, 1 lygis, IDC jungtis skirta naudoti kabelių surinkimui. Reikia laikytis montavimo instrukcijų.

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 IDC jungčių lizdas Prekės Nr. 404-59040-61 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -55 °C iki +125 °C (priklausomai nuo naudojamo kabelio tipo)

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ kontaktas --> jungtis „ “ ≤ 10 mΩ IDC --> kabelis
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 IDC jungčių lizdas Prekės Nr. 404-59050-61

One27 Federleiste IDC Neu Foto

IDC jungčiai su plokščiuoju kabeliu AWG 30/7, Kontaktų perdengimas 1,5 mm, 50 kontaktų, 1,27 mm žingsniu, Plokščiasis kabelis su tinkleliu, 0,635 mm, 1 lygis, IDC jungtis skirta naudoti kabelių surinkimui. Reikia laikytis montavimo instrukcijų.

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 IDC jungčių lizdas Prekės Nr. 404-59050-61 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -55 °C iki +125 °C (priklausomai nuo naudojamo kabelio tipo)

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ kontaktas --> jungtis „ “ ≤ 10 mΩ IDC --> kabelis
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 IDC jungčių lizdas Prekės Nr. 404-59068-61

One27 Federleiste IDC Neu Foto

IDC jungčiai su plokščiuoju kabeliu AWG 30/7, Kontaktų perdengimas 1,5 mm, 68 kontaktų, 1,27 mm žingsniu, Plokščiasis kabelis su tinkleliu, 0,635 mm, 1 lygis, IDC jungtis skirta naudoti kabelių surinkimui. Reikia laikytis montavimo instrukcijų.

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 IDC jungčių lizdas Prekės Nr. 404-59068-61 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -55 °C iki +125 °C (priklausomai nuo naudojamo kabelio tipo)

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ kontaktas --> jungtis „ “ ≤ 10 mΩ IDC --> kabelis
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

One27 IDC jungčių lizdas Prekės Nr. 404-59080-61

One27 Federleiste IDC Neu Foto

IDC jungčiai su plokščiuoju kabeliu AWG 30/7, Kontaktų perdengimas 1,5 mm, 80 kontaktų, 1,27 mm žingsniu, Plokščiasis kabelis su tinkleliu, 0,635 mm, 1 lygis, IDC jungtis skirta naudoti kabelių surinkimui. Reikia laikytis montavimo instrukcijų.

Kabelis-plokštė

Didelio tankio

Tvirtas

Rodyti daugiau informacijos apie gaminį

One27 IDC jungčių lizdas Prekės Nr. 404-59080-61 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -55 °C iki +125 °C (priklausomai nuo naudojamo kabelio tipo)

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Svyravimai, sinusoidiniai IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktų trukdžiai virpesių metu, sinusiniai IEC 60512-2-5	≤ 1 µs
Smūgis, pusiau sinusinis IEC 60512-6-3	50 g, 11 ms
Kontakto sutrikimai smūgių metu, pusiau sinusoidiniai IEC 60512-2-5	≤ 1 µs
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Kontaktinis pasipriešinimas IEC 60512-2-1	≤ 25 mΩ kontaktas --> jungtis „ “ ≤ 10 mΩ IDC --> kabelis
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm
Atsparumas izoliacijai IEC 60512-3-1	≥ 10 GΩ
Bandomoji įtampa IEC 60512-4-1	500 V kintamosios srovės

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ PVC standartiniai kabeliniai jungiamieji elementai

„One27“ laidų komplektas, 12 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12 kontaktų, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, 100 mm ilgio, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų komplektas, 12 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6112-100-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų komplektas, 16 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16 kontaktų, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, 100 mm ilgio, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų komplektas, 16 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6116-100-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	16
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų komplektas, 20 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

20 kontaktų, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, 100 mm ilgio, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų komplektas, 20 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6120-100-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	20
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų komplektas, 26 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 kontaktų, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, 100 mm ilgio, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų komplektas, 26 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6126-100-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	26
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų komplektas, 32 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32 kontaktų, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, 100 mm ilgio, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų komplektas, 32 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6132-100-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	32
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų komplektas, 40 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

40 kontaktų, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, 100 mm ilgio, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų komplektas, 40 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6140-100-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	40
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų komplektas, 50 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

50 smeigtukų, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, 100 mm ilgio, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų komplektas, 50 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6150-100-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	50
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų komplektas, 68 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 kaiščių, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, 100 mm ilgio, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų komplektas, 68 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6168-100-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	68
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, 80 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

80 kontaktų, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, 100 mm ilgio, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, 80 kontaktų, 100 mm, variantas 120 Prekės Nr. 404-6180-100-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ PVC laidų surinkimas pagal užsakymą

„One27“ laidų surinkimas, variantas 100 Prekės Nr. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 100 Prekės Nr. 404-61NN-LLL-100-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 120 Prekės Nr. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 120 Prekės Nr. 404-61NN-LLL-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 130 Prekės Nr. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 130 Prekės Nr. 404-61NN-LLL-130-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 400 Prekės Nr. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 400 Prekės Nr. 404-61NN-LLL-400-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 420 Prekės Nr. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 420 Prekės Nr. 404-61NN-LLL-420-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 110 Prekės Nr. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 110 Prekės Nr. 404-61NN-LLL-110-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 140 Prekės Nr. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 140 Prekės Nr. 404-61NN-LLL-140-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 440 Prekės Nr. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 440 Prekės Nr. 404-61NN-LLL-440-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -30 °C iki +105 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175
Kontaktinė medžiaga	Vario lydinys
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,2 ir esant 25 °C
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ aukštos temperatūros laidų surinkimas

„One27“ laidų surinkimas, variantas 100 Prekės Nr. 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, TPE-S tipo kabelis: nuo -55 °C iki +125 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 100 Prekės Nr. 404-62NN-LLL-100-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) TPE-ET S (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,3 A esant 25 °C
Kontaktinis pasipriešinimas	Maks. 354 Ω/km esant 20 °C (kabelis)
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 120 Prekės Nr. 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, TPE-S tipo kabelis: nuo -55 °C iki +125 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 120 Prekės Nr. 404-62NN-LLL-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis + 125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) TPE-ET S (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,3 A esant 25 °C
Kontaktinis pasipriešinimas	Maks. 354 Ω/km esant 20 °C (kabelis)
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 130 Prekės Nr. 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, TPE-S tipo kabelis: nuo -55 °C iki +125 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 130 Prekės Nr. 404-62NN-LLL-130-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) TPE-ET S (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,3 A esant 25 °C
Kontaktinis pasipriešinimas	Maks. 354 Ω/km esant 20 °C (kabelis)
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 400 Prekės Nr. 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, TPE-S tipo kabelis: nuo -55 °C iki +125 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 400 Prekės Nr. 404-62NN-LLL-400-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) TPE-ET S (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,3 A esant 25 °C
Kontaktinis pasipriešinimas	Maks. 354 Ω/km esant 20 °C (kabelis)
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 420 Prekės Nr. 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, TPE-S tipo kabelis: nuo -55 °C iki +125 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 420 Prekės Nr. 404-62NN-LLL-420-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) TPE-ET S (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,3 A esant 25 °C
Kontaktinis pasipriešinimas	Maks. 354 Ω/km esant 20 °C (kabelis)
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 110 Prekės Nr. 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, TPE-S tipo kabelis: nuo -55 °C iki +125 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 110 Prekės Nr. 404-62NN-LLL-110-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) TPE-ET S (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,3 A esant 25 °C
Kontaktinis pasipriešinimas	Maks. 354 Ω/km esant 20 °C (kabelis)
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 140 Prekės Nr. 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, TPE-S tipo kabelis: nuo -55 °C iki +125 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 140 Prekės Nr. 404-62NN-LLL-140-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) TPE-ET S (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,3 A esant 25 °C
Kontaktinis pasipriešinimas	Maks. 354 Ω/km esant 20 °C (kabelis)
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 440 Prekės Nr. 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, TPE-S tipo kabelis: nuo -55 °C iki +125 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 440 Prekės Nr. 404-62NN-LLL-440-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	-55°C bis +125°C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) TPE-ET S (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Darbinė srovė	1,3 A esant 25 °C
Kontaktinis pasipriešinimas	Maks. 354 Ω/km esant 20 °C (kabelis)
Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas be halogenų

„One27“ laidų surinkimas, variantas 100 Prekės Nr. 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30 plokščiasis kabelis su 0,635 mm žingsniu, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, LSZH tipo kabelis: nuo -40 °C iki +90 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 100 Prekės Nr. 404-66NN-LLL-100-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -40 °C iki +90 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) LSZH EVA/PO, UL 22088 (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 120 Prekės Nr. 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30 plokščiasis kabelis su 0,635 mm žingsniu, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, LSZH tipo kabelis: nuo -40 °C iki +90 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 120 Prekės Nr. 404-66NN-LLL-120-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -40 °C iki +90 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) LSZH EVA/PO, UL 22088 (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 130 Prekės Nr. 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30 plokščiasis kabelis su 0,635 mm žingsniu, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, LSZH tipo kabelis: nuo -40 °C iki +90 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 130 Prekės Nr. 404-66NN-LLL-130-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -40 °C iki +90 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) LSZH EVA/PO, UL 22088 (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 400 Prekės Nr. 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30 plokščiasis kabelis su 0,635 mm žingsniu, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, LSZH tipo kabelis: nuo -40 °C iki +90 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 400 Prekės Nr. 404-66NN-LLL-400-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -40 °C iki +90 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) LSZH EVA/PO, UL 22088 (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 420 Prekės Nr. 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30 plokščiasis kabelis su 0,635 mm žingsniu, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, LSZH tipo kabelis: nuo -40 °C iki +90 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 420 Prekės Nr. 404-66NN-LLL-420-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -40 °C iki +90 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) LSZH EVA/PO, UL 22088 (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 110 Prekės Nr. 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30 plokščiasis kabelis su 0,635 mm žingsniu, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, LSZH tipo kabelis: nuo -40 °C iki +90 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 110 Prekės Nr. 404-66NN-LLL-110-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -40 °C iki +90 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) LSZH EVA/PO, UL 22088 (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 140 Prekės Nr. 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30 plokščiasis kabelis su 0,635 mm žingsniu, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, LSZH tipo kabelis: nuo -40 °C iki +90 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 140 Prekės Nr. 404-66NN-LLL-140-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -40 °C iki +90 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) LSZH EVA/PO, UL 22088 (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

„One27“ laidų surinkimas, variantas 440 Prekės Nr. 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

Skaičiai nuo 12 iki 80, Kontaktų perdengimas 1,5 mm, AWG 30 plokščiasis kabelis su 0,635 mm žingsniu, kurio ilgį galima pasirinkti nuo 30 iki 999 mm, Surinkimas naudojant IDC technologiją, LSZH tipo kabelis: nuo -40 °C iki +90 °C (neveikiant), spalvota gija ant A1

Kabelis-plokštė

Didelio tankio

Rodyti daugiau informacijos apie gaminį

„One27“ laidų surinkimas, variantas 440 Prekės Nr. 404-66NN-LLL-440-1 - Techniniai duomenys

Pagrindai

Kontaktų skaičius	12–80
Prijungimo technologija	SMT
Darbinė temperatūra	nuo -40 °C iki +90 °C

Medžiaga

Izoliacinis korpusas	LCP, UL 94 V-0 (IDC jungtis) LSZH EVA/PO, UL 22088 (kabelis)
CTI vertė Tarptautinė elektrotechnikos komisija 60112	175 (Federleiste IDC)
Kontaktinė medžiaga	Vario lydinys (IDC jungtis) Varis su švinu (kabelis)
Kontaktinė danga	Au per PdNi per Ni (IDC jungtis)
Prijungimo sritis	Sn virš Ni

Mechaninis

Tinklelio matmuo	1,27 mm (IDC jungtis) 0,635 mm (kabelis)
Įterpimo jėga vienam kontaktui	≤ 0,5 N
Traukos jėga vienam kontaktui	≥ 0,1 N
Tarnavimo laikas IEC 60512-9-1	1 kokybės klasė: 500 įjungimo ciklų
Saugos ribų viršijimas	0,9 mm
Kontaktai sutampa	1,5 mm
Centro poslinkis	± 0,7 mm
Ašinis poslinkis suporavus (x/y)	± 0,4 mm
Kampinis poslinkis išilginė ašis	± 4°
Kampinis poslinkis skersine ašimi	± 2°

Elektrinis

Atstumas tarp oro ir šliaužimo	ne mažiau kaip 0,4 mm

Patvirtinimai / atitiktis

UL byla	E130314 ir E493123
Aplinka	Atitinka RoHS reikalavimus

Derating diagrama

Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?

Užsisakykite pagal užsakymą pritaikytas jungtis

" Jums netinka? Užsisakykite pritaikytą jungtį dabar!

Username:

Labai ačiū! Mes išnagrinėsime Jūsų pageidavimus ir susisieksime su Jumis.

Jei turite klausimų, visada galite susisiekti su mumis el. paštu arba telefonu.

Nerasta tinkamo produkto – užsisakykite produktą dabar:

Laukeliai, pažymėti ženklu *, yra privalomi.

Įmonė *

Pasveikinimas

Vardas ir pavardė *

Pavadinimas *

Gatvė *

POSTCODE *

Vieta *

Šalis *

el. paštas *

Telefonas *

Produkto reikalavimai *

Mūsų privatumo politiką galite rasti čia.

„One27“ SMT jungčių pagrindiniai privalumai

Ką gali „ept“ gaminami „One27“ jungtys? Kokias spausdintinių plokščių jungimo galimybes ir kokias jungimo technologijas jos siūlo? Kodėl „One27“ jungtys yra ypač tvirtos ir lengvai montuojamos?

Į šiuos ir daugelį kitų klausimų išsamiai atsako šis animacinis filmas. Pažiūrėkite čia! (arba „YouTube“)!

1,27 mm SMT jungčių, skirtų plokštė-plokštė jungimui, savybės

„One27®“ serija siūlo itin lanksčius ir tuo pačiu patikimus jungiklius, skirtus įvairioms „plokštė-plokštė“ taikmenims. Ši produktų šeima pagrįsta 1,27 mm žingsniu, siūlo įvairias tiesias ir kampuotas konstrukcijas, taip pat jungtis su plokščiaisiais kabeliais, ir yra prieinama su skirtingu kontaktų skaičiumi nuo 12 iki 80. Šios jungtys yra suderinamos su esamais šio tipo produktais ir bandymuose pasiekia optimalius rezultatus.

„One27“ peilių laikiklis
Apžvalga

Apsauga nuo pasisukimo
siekiant užtikrinti tinkamą peilio ir spyruoklinės juostos sujungimą

Įvedimo nuolydžiai
siekiant kompensuoti centrinį ir kampinį poslinkį sujungiant

Boardlock
patikimas sujungimas su spausdintine plokšte

fiksavimo kaištis
optimalus apdorojimas dėl tikslaus išdėstymo

Koplanariškumas
patikimas litavimas apdorojimo metu

Menisko susidarymas
aukštas litavimo jungties stabilumas ir atsparumas apkrovoms

One27 jungčių lizdas
Apžvalga

dviejų kontaktų spyruoklinis kontaktas
saugiam ir patikimam sujungimui

Lygus paviršius
patikimas kontaktas dėl sąlyčio su valcuotu, lygiu paviršiumi

28915 100x100x72x72x100 image — Saugos ribų viršijimas
Didelis patikimumas dėl didelio nuokrypių kompensavimo

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Gaminame tiksliai pritaikytus, individualius jungiklius jūsų reikmėms.

kitas kontaktų skaičius
kiti aukščiai
alternatyvios kontaktų dangos

Užsisakykite individualų jungtį dabar

Lanksčios plokščių spausdintinių plokščių tarpusavio atstumai

Naudojant „ept“ gaminamus „One27“ jungiklius, galima užtikrinti plokščių atstumus nuo 8,00 iki 20,00 mm.
Dėl didelio „One27“ jungčių apsaugos nuo netyčinio išjungimo, peiliukų ir spyruoklinių juostų galima įvairiai jungti 1,5 mm intervale. Derinant skirtingus aukščius, galima sukurti tiek mažus, tiek didesnius spausdintinių plokščių tarpus.

ept One27 Mittenversatz

„One27“ jungčių centravimo
nuokrypis Leidžiamos nuokrypio ribos

„One27“ SMT jungtys jungiantis toleruoja 0,7 mm nuokrypį išilginėje ir skersinėje ašyse.

ept One27 Winkelversatz

One27 jungčių kampinis
nuokrypis Leidžiamos kampinio nuokrypio tolerancijos

Jungiant One27 plokščiųjų jungčių jungtis, kontaktų juosta gali būti įkišama į kontaktų lizdą pasukta iki 4° išilginės ašies atžvilgiu ir iki 2° skersinės ašies atžvilgiu.

Yra bandymų ataskaitos, patvirtinančios suderinamumą su kitais rinkoje esančiais jungtimis.

„Tape & Reel“ pakuotė, skirta automatiniam surinkimui

IDC jungčių juosta taip pat parduodama be plokščiojo kabelio, kad būtų galima pasirinkti individualų kabelio ilgį

„One27“ SMT spausdintinių plokščių jungtys su 1,27 mm žingsniu

Schreibtisch ept

„Siūlyti kuo įvairesnius jungčių tipus ir jungčių variantus vienoje jungčių produktų šeimoje, išlaikant mažą žingsnį ir užtikrinant didžiausią įmanomą patvarumą? Mes nusprendėme priimti šį iššūkį!

Mūsų „One27“ SMT plokščių jungtys su 1,27 mm žingsniu dabar atlieka būtent tai ir dar daugiau: jos yra pritaikytos daugeliui mezzanine, plokštė-plokštė ir plokštė-kabelis taikymų SMT srityje, tuo pačiu yra itin tvirtos ir lengvai apdorojamos, be to, yra suderinamos su rinkoje jau esančiais 1,27 mm žingsnio SMT jungtimis. Turėdami tris skirtingas konstrukcijas, skirtas atitinkamai peiliams ir spyruokliniams jungikliams, bei užtikrindami aukštą apsaugą nuo persikreipimo, galime įgyvendinti praktiškai bet kokį plokščių atstumą nuo 8 iki 20,00 mm ir bet kokį plokščių išdėstymą. Be to, siūlome „One27“ IDC spyruoklinius jungiklius ne tik atskirai, bet ir su individualiai pritaikoma kabelių konfekcija. Čia tikrai kiekvienas ras tai, ko reikia! Optimalų SMT spausdintinių plokščių jungčių apdorojamumą garantuojame tik 0,1 mm koplanarumo nuokrypio tolerancija ir neįtikėtinu fiksavimo diapazonu ± 0,7 mm arba ± 4° išilgai ir ± 2° skersai. Geriausia patys išbandykite „One27“ jungtis ir užsisakykite nemokamus pavyzdžius jau dabar!“
Dominik Dotzer, „ept GmbH“ produktų vadybininkas

DUK: Klausimai ir atsakymai apie „One27“ SMT spausdintinių plokščių jungtis

Kaip galima montuoti „One27“ SMT plokščių jungtis?Kokiais būdais galima sujungti spausdintines plokštes naudojant „One27“ SMT jungtis?Kokius spausdintinių plokščių tarpus galima užtikrinti naudojant „One27“ jungtis?Kodėl „One27“ jungtyse kontaktas tarp peilio ir spyruoklinės juostos yra ypač patikimas?Ar „ept“ gaminami „One27“ SMT spausdintinių plokščių jungtys suderinamos su kitomis rinkoje esančiomis jungtimis?Kokiose srityse naudojami „One27“ spausdintinių plokščių jungtys?Kokios srovės gali būti perduodamos naudojant „One27“ jungtis?Kokį poslinkį „One27“ spausdintinių plokščių jungtys gali toleruoti jungiant?Ar „One27 IDC“ jungčių juostą galima įsigyti ir be plokščiojo kabelio?Ar „ept“ siūlo „One27 IDC“ jungčių juostą, jau sujungtą su kabeliu?Ar „One27“ SMT jungtys taip pat tiekiamos „Tape & Reel“ pakuotėse?Ar „One27“ plokščiųjų jungčių lizdai yra UL sertifikuoti komponentai?Ar „ept“ plokščiųjų jungčių lizdai atitinka RoHS reikalavimus?

Kaip galima montuoti „One27“ SMT plokščių jungtis?

„One27“ jungčių sistema gaminama naudojant paviršinio montavimo technologiją (SMT) ir todėl yra tiesiogiai prilituojama prie spausdintinių plokščių. Jungtys paprastai tiekiamos „Tape and Reel“ pakuotėje, o tai leidžia jas montuoti visiškai automatizuotu „Pick-and-Place“ būdu. „One27“ jungčių apačioje esantys pozicionavimo kaiščiai užtikrina tikslią padėtį ant spausdintinės plokštės. Be to, „ept“ garantuoja kontaktų koplanarumą iki 0,1 mm, kad būtų užtikrintas patikimas litavimas gamybos procese.

Kokiais būdais galima sujungti spausdintines plokštes naudojant „One27“ SMT jungtis?

Įvairios „One27“ jungčių serijos konstrukcijos leidžia sujungti spausdintines plokštes lygiagrečiai, horizontaliai arba statmenai, taip pat prijungti plokščiuosius kabelius prie spausdintinės plokštės.

Kokius spausdintinių plokščių tarpus galima užtikrinti naudojant „One27“ jungtis?

Naudojant „One27“ plokščių jungtis, galima užtikrinti minimalų 8,00 mm ir maksimalų 20,00 mm atstumą tarp plokščių. Tai įmanoma, pirma, dėl didelio 1,5 mm perkišimo atstumo. Taigi kontaktų ir spyruoklių juostas galima išskirti iki 1,5 mm ir vis tiek užtikrinti optimalų bei patikimą kontaktą. Kita vertus, „One27“ žemo, vidutinio ir aukšto profilio aukščiai gali būti derinami devyniomis variacijomis, kad būtų galima sukurti skirtingus spausdintinių plokščių tarpus.

One27 Ueberstecksicherheit

Kodėl „One27“ jungtyse kontaktas tarp peilio ir spyruoklinės juostos yra ypač patikimas?

„One27“ jungtyse kontaktas užtikrinamas dvigubo šono spyruokliniu kontaktu, kuris apgaubia kontaktų juostos kontaktinį kaištį. Taigi net ir esant jungties poslinkiui užtikrinamas patikimas kontaktas bent vienoje kontaktinio kaiščio pusėje. Be to, kontaktas užtikrinamas per lygų, valcuotą spyruoklinio kontakto paviršių. Todėl jungiant „One27“ jungtis kontaktinio paviršiaus nusidėvėjimas ir drožlių susidarymas yra neįmanomi.

One27 Federkontakt

Ar „ept“ gaminami „One27“ SMT spausdintinių plokščių jungtys suderinamos su kitomis rinkoje esančiomis jungtimis?

„One27“ jungčių sistema yra visiškai suderinama su kitų gamintojų jungtimis. „One27“ jungčių suderinamumas patvirtintas bandymų ataskaitose, kurias galite užsisakyti adresu sales@ept.de.

Kokiose srityse naudojami „One27“ spausdintinių plokščių jungtys?

„One27“ SMT jungtys tinka visoms taikymo sritims, kuriose reikia patikimai sujungti spausdintines plokštes, kai vietos yra nedaug. Dėl įvairių One27 jungčių orientacijų, aukščių ir jungimo būdų galite lanksčiai pasirinkti jungiamų spausdintinių plokščių išdėstymą ir jungimo tipą. Ar jos būtų išdėstytos lygiagrečiai skirtingais atstumais, horizontaliai viena šalia kitos, stačiu kampu ar sujungtos plokščiuoju kabeliu – kaip sujungti spausdintines plokštes, spręskite patys.

Kokios srovės gali būti perduodamos naudojant „One27“ jungtis?

50 kontaktų „One27“ jungtis perduoda iki 1,4 A esant 20 °C aplinkos temperatūrai. Norėdami gauti tikslesnę informaciją, prašome užsisakyti mūsų bandymų ataskaitas adresu sales@ept.de.

Kokį poslinkį „One27“ spausdintinių plokščių jungtys gali toleruoti jungiant?

„One27“ jungtys pasižymi dideliu poslinkio nuokrypio tolerancijos lygiu. Taigi, jungiant peiliukų ir spyruoklinių juostų jungtis, leidžiamas 0,7 mm poslinkis išilgine ir skersine ašimis. Kampinio nuokrypio tolerancija yra 4° išilgine ir 2° skersine ašimis.

Ar „One27 IDC“ jungčių juostą galima įsigyti ir be plokščiojo kabelio?

Taip, „ept“ siūlo „One27“ produktų šeimos IDC jungčių juosteles ir be laidų. Taigi galite patys sumontuoti laidus ir pasirinkti norimą jų ilgį. Šiuo atveju prašome laikytis montavimo instrukcijų. Tačiau
„ept“ taip pat siūlo individualų „One27“ IDC jungčių juostelių laidų surinkimą, pritaikytą jūsų poreikiams.

Ar „ept“ siūlo „One27 IDC“ jungčių juostą, jau sujungtą su kabeliu?

Taip, „ept“ siūlo „One27 IDC“ jungčių bloką su „cut-to-fit“ technologija ir surinktais kabeliais. Galite laisvai pasirinkti jungčių orientaciją, kontaktų skaičių ir kabelio ilgį. Be to, galite rinktis iš trijų skirtingų kabelių tipų.

Ar „One27“ SMT jungtys taip pat tiekiamos „Tape & Reel“ pakuotėse?

Taip, „One27“ SMT jungtys paprastai tiekiamos „Tape and Reel“ pakuotėse, o tai leidžia jas visiškai automatizuotai montuoti naudojant „Pick-and-Place“ technologiją. Taip pat galite kreiptis į mus dėl kitų pakuotės tipų. „One27“ IDC jungčių juosta paprastai tiekiama dėžutėse.

Ar „One27“ plokščiųjų jungčių lizdai yra UL sertifikuoti komponentai?

Taip, „ept“ gaminami „One27“ jungtys yra UL pripažintos komponentai JAV ir Kanadoje.

Ar „ept“ plokščiųjų jungčių lizdai atitinka RoHS reikalavimus?

RoHS (Restriction of the use of certain Hazardous Substances) – tai direktyva, ribojanti tam tikrų pavojingų medžiagų naudojimą elektros ir elektronikos įrangoje.
Patvirtiname, kad „ept“ gaminami „One27“ jungtys atitinka RoHS direktyvą 2011/65/ES, kaip nurodyta RoHS patvirtinime. Daugiau informacijos rasite skyriuje „RoHS ir REACH“.

Atsiliepimai

Mes gerbiame savo klientų norą išlaikyti konfidencialumą, todėl toliau nenurodome šaltinių. Tačiau
mes be išlygų garantuojame šių teiginių autentiškumą.

Trumpi „One27“ spausdintinių plokščių jungčių pristatymo terminai buvo lemiamas veiksnys, dėl kurio nusprendėme įsigyti reikiamas 1,27 mm žingsnio jungtis iš „ept“.

Einkäufer Hardware-Entwicklung

Naudodami „One27“ jungtis, galime išlaikyti jau esamą spausdintinių plokščių išdėstymą. Taigi galime labai paprastai ir be jokių dizaino pakeitimų pereiti prie „ept“ SMT jungčių.

Entwicklungsingenieur Hardware-Entwicklung

Dėl ept kampinių „One27“ juostų jungčių išdėstymo mums nereikia naudoti antrosios kameros, kad užtikrintume litavimo kokybę.

Fertigungsleiter Contract Manufacturing

Dėka „ept“ dabar galime įsigyti IDC jungčių juostą su 1,27 mm žingsniu ir atskirai, t. y. be kabelių surinkimo.

Leiter Einkauf Automatisierungstechnik

„ept“ gaminamų „One27“ SMT jungčių litavimo bandymas mane įtikino, kad šios jungtys yra labai lengvai montuojamos. Dar niekada anksčiau atrankos proceso metu į jungtis nežiūrėjau tokiu požiūriu!

Entwicklungsleiter Baugruppenfertigung

Anksčiau dar nebuvau matęs tiesioginio įrodymo, kaip gerai jungtys prilituojamos prie spausdintinės plokštės. „One27“ spausdintinių plokščių jungčių litavimo bandymas man atvėrė akis: čia iš tiesų matyti, kaip tvirtai kontaktų litavimo jungtys laikosi ant spausdintinės plokštės.

Einkäufer Embedded Computing

Mums buvo labai naudinga, kad galėjome atskirai įsigyti IDC jungčių juosteles su 1,27 mm žingsniu ir tokiu dideliu kontaktų skaičiaus pasirinkimu.

Entwicklungsingenieur Hardware-Entwicklung

Mielai apsilankytume jūsų gražioje vietoje, tačiau kokybės požiūriu neturime priežasties tai daryti

Einkäufer Hardware-Entwicklung

Jungtys ept produktai One27 - 1,27 mm SMT

+49 8861 2501 0

Turinys

Produktų ieškiklis
