Kietieji jungtys pagal IEC 61076-4-101, 2 mm žingsnis
Didelis kontaktų tankis: „hm2.0“ serijos jungtys buvo sukurtos remiantis tarptautiniu standartu IEC 61076-4-101. Ekranuotas jungtis su 2,0 mm žingsniu tinka taikymams, kuriems reikalingas didelis kontaktų tankis ir patikimumas. Todėl ši jungčių sistema yra labai populiari pagrindinių plokščių srityje. Standartizavimas užtikrina jungčių suderinamumą tarp skirtingų gamintojų.
Funkcijos
- Platus modelių
- pasirinkimas Moduliniai jungtys su 2 mm
- žingsniu 5 arba 8 signalų eilės
- 12 skirtingų kontaktų ilgių Galima
- individualiai pritaikyti jungties išdėstymą Galima įsigyti su ekranu arba
- be jo Duomenų perdavimo sparta gali siekti iki 3
- ,125 Gbit/s Tvirta konstrukcija
- Priedai, pvz., apsauginiai gaubtai ir kodavimo elementai
Paraiškos
- Telekomunikacijos
- Tinklo sistemos
- CompactPCI
- Medicinos technika
- Pramoniniai kompiuteriai (IPC)
hm2.0: Apžvalga
Filtrai
Lentelės

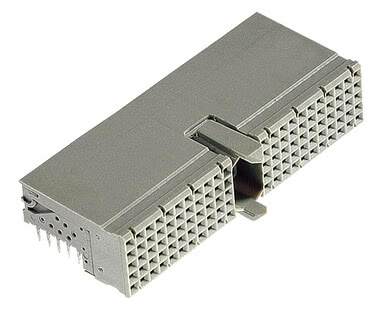

hm2.0 jungčių lizdas, A tipo Prekės Nr. 244-11000-15
Skaičius 110, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, be ekrano, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių lizdas, A tipo Prekės Nr. 244-11300-15
Skaičius 110, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių lizdas, A tipo Prekės Nr. 244-11305-15
Skaičius 90, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių lizdas, A tipo Prekės Nr. 244-11306-15
Skaičius 90, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija

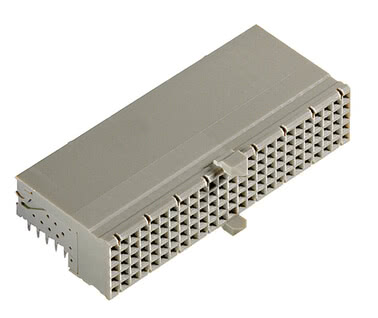

hm2.0 jungčių lizdas, modelis AB25 Prekės Nr. 244-61000-15
Skaičius 125, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, be ekrano, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių lizdas, modelis AB25 Prekės Nr. 244-61300-15
Skaičius 125, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, modelis AB19 Prekės Nr. 244-63000-15
Skaičius 95, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, be ekrano, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, modelis AB19 Prekės Nr. 244-63300-15
Skaičius 95, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, modelis AB22 Prekės Nr. 244-62000-15
Skaičius 110, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, be ekrano, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, modelis AB22 Prekės Nr. 244-62300-15
Skaičius 110, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, modelis B25 Prekės Nr. 244-21000-15
Skaičius 125, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, be ekrano, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, modelis B25 Prekės Nr. 244-21300-15
Skaičius 125, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija

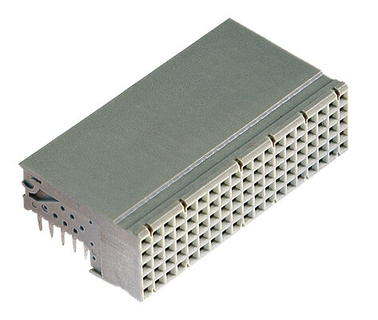

hm2.0 jungčių juosta, modelis B19 Prekės Nr. 244-23000-15
Skaičius 95, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, be ekrano, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, modelis B19 Prekės Nr. 244-23300-15
Skaičius 95, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, B22 tipo Prekės Nr. 244-22000-15
Skaičius 110, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, be ekrano, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, B22 tipo Prekės Nr. 244-22300-15
Skaičius 110, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, C tipo Prekės Nr. 244-31000-15
Skaičius 55, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, be ekrano, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, C tipo Prekės Nr. 244-31300-15
Skaičius 55, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, su ekranavimu, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių lizdas, D tipo Prekės Nr. 246-11000-15
Skaičius 176, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, galima įsigyti su ekranu ir be jo, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių lizdas, D tipo Prekės Nr. 246-11300-15
Skaičius 176, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, galima įsigyti su ekranu ir be jo, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija

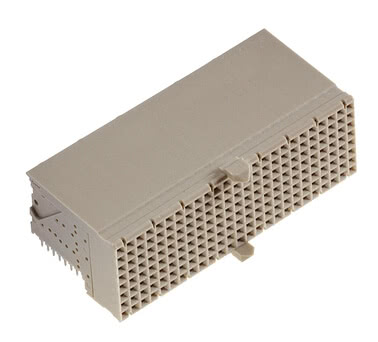

hm2.0 jungčių lizdas, DE tipo Prekės Nr. 246-61000-15
Skaičius 200, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, galima įsigyti su ekranu ir be jo, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių lizdas, DE tipo Prekės Nr. 246-61300-15
Skaičius 200, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, galima įsigyti su ekranu ir be jo, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija

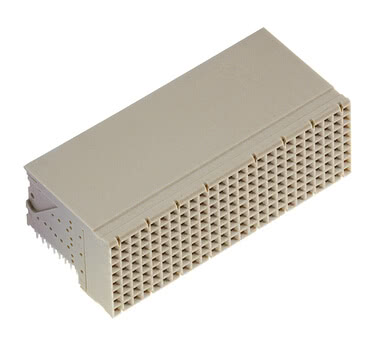

hm2.0 jungčių juosta, E tipo Prekės Nr. 246-21000-15
Skaičius 200, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, galima įsigyti su ekranu ir be jo, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, E tipo Prekės Nr. 246-21300-15
Skaičius 200, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, galima įsigyti su ekranu ir be jo, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija

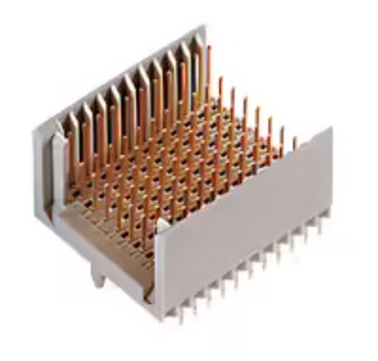

hm2.0 jungčių juosta, F tipo Prekės Nr. 246-31000-15
Skaičius 88, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, galima įsigyti su ekranu ir be jo, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
hm2.0 jungčių juosta, F tipo Prekės Nr. 246-31300-15
Skaičius 88, Jungties ilgis 2,9 mm, skirta ne mažesnio kaip 1,44 mm storio spausdintinėms plokštėms, galima įsigyti su ekranu ir be jo, išbandyta pagal IEC 61076-4-101
Stačiakampis
Prispaudimo technologija
