„flexilink“ spausdintinių plokščių jungtys
„flexilinkjumper“ – tai universali, nesujungiama spausdintinių plokščių jungtis, kuri išsiskiria kompaktiška konstrukcija ir tuo pačiu didele srovės pralaidumu – 11 amperų vienam kontaktui.
Kaip ir „flexilinkjumper“ atveju, „flexilinkb-t-b“ užtikrina patikimą kontaktą esant mechaninėms apkrovoms, pavyzdžiui, smūgiams ir vibracijai, naudojant įspaudimo technologiją.
Filtrai
plokštė-plokštė

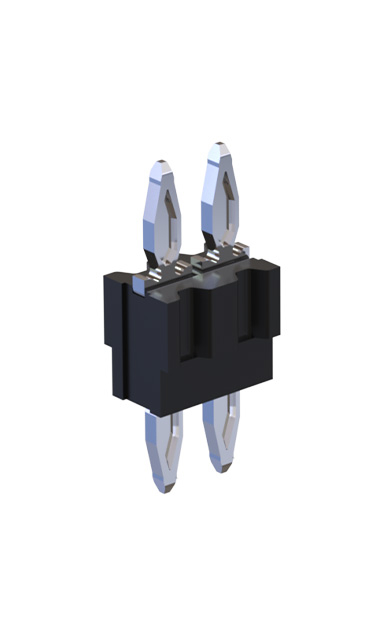

„flexilink“ B-T-B, 5 mm aukštis Prekės Nr. 990-52XNN050-110
5 mm aukštis, dviejų etapų įspaudimo procesui, 1–3 kontaktų eilės, Taupoma vieta ir išlaidos, pakeičia tarpiklius, Prekės kodo struktūra: X = eilių skaičius, NN = polių skaičius / eilė, Jei turite klausimų, prašome susisiekti su mūsų pardavimo skyriumi.
Lygiagrečiai
Prispaudimo technologija
Maitinimas
Tvirtas

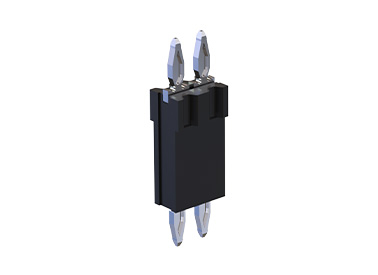

„flexilink“ B-T-B, 10 mm aukštis Prekės Nr. 990-52XNN100-110
10 mm aukštis, dviejų etapų įspaudimo procesui, 1–3 kontaktų eilės, Taupoma vieta ir išlaidos, pakeičia tarpiklius, Prekės kodo struktūra: X = eilių skaičius, NN = polių skaičius / eilė, Jei turite klausimų, prašome susisiekti su mūsų pardavimo skyriumi.
Lygiagrečiai
Prispaudimo technologija
Maitinimas
Tvirtas

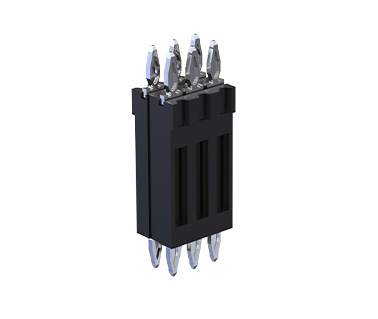

„flexilink“ B-T-B, 15 mm aukštis Prekės Nr. 990-52XNN150-110
15 mm aukštis, dviejų etapų įspaudimo procesui, 1–3 kontaktų eilės, Taupoma vieta ir išlaidos, pakeičia tarpiklius, Prekės kodo struktūra: X = eilių skaičius, NN = polių skaičius / eilė, Jei turite klausimų, prašome susisiekti su mūsų pardavimo skyriumi.
Lygiagrečiai
Prispaudimo technologija
Maitinimas
Tvirtas

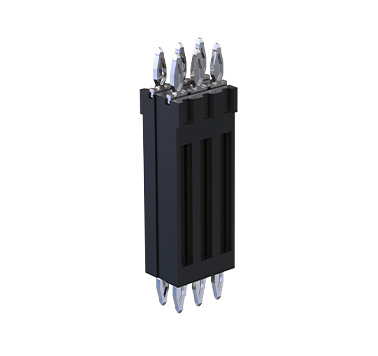

„flexilink“ B-T-B, 20 mm aukštis Prekės Nr. 990-52XNN200-110
20 mm aukštis, dviejų etapų įspaudimo procesui, 1–3 kontaktų eilės, Taupoma vieta ir išlaidos, pakeičia tarpiklius, Prekės kodo struktūra: X = eilių skaičius, NN = polių skaičius / eilė, Jei turite klausimų, prašome susisiekti su mūsų pardavimo skyriumi.
Lygiagrečiai
Prispaudimo technologija
Maitinimas
Tvirtas

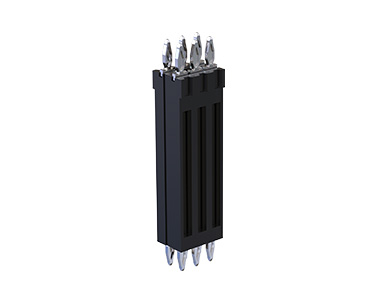

„flexilink“ B-T-B, 25 mm aukštis Prekės Nr. 990-52XNN250-110
25 mm aukštis, dviejų etapų įspaudimo procesui, 1–3 kontaktų eilės, Taupoma vieta ir išlaidos, pakeičia tarpiklius, Prekės kodo struktūra: X = eilių skaičius, NN = polių skaičius / eilė, Jei turite klausimų, prašome susisiekti su mūsų pardavimo skyriumi.
Lygiagrečiai
Prispaudimo technologija
Maitinimas
Tvirtas
jungtis

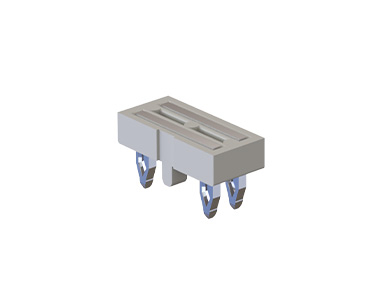

„Flexilink“ jungtis, 2 kontaktų Prekės Nr. 991-500200-11
2 kontaktiniai kontaktiniai kontaktiniai kontaktiniai, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

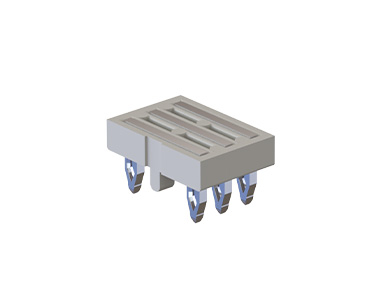

„Flexilink“ jungtis, 3 kontaktų Prekės Nr. 991-500300-11
3 Kontaktai, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

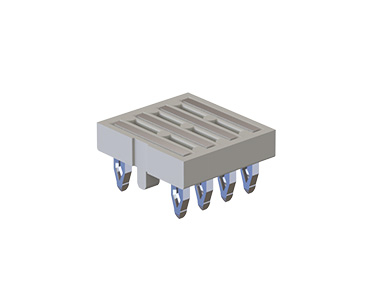

„Flexilink“ jungtis, 4 kontaktų Prekės Nr. 991-500400-11
4 kontaktiniai kontaktiniai kontaktiniai, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

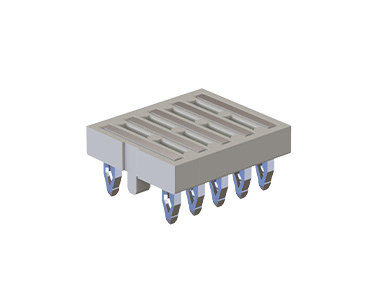

„Flexilink“ jungtis, 5 kontaktų Prekės Nr. 991-500500-11
5 Kontaktai, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

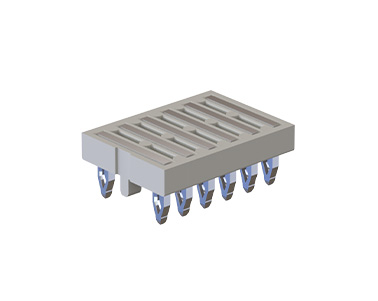

„Flexilink“ jungtis, 6 kontaktų Prekės Nr. 991-500600-11
6 Kontaktai, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

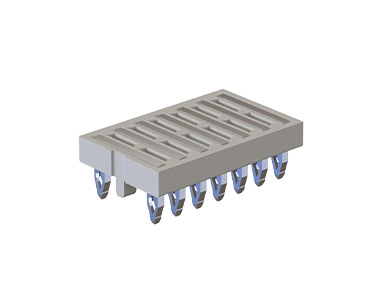

„Flexilink“ jungtis, 7 kontaktų Prekės Nr. 991-500700-11
7 Kontaktiniai duomenys 7 Kontaktiniai kontaktiniai kontaktin kontaktin kontaktin kontaktin kontaktin kontaktin kontaktin kontakt, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

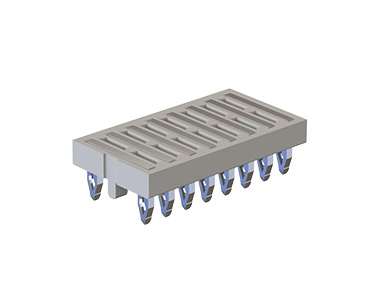

„Flexilink“ jungtis, 8 kontaktų Prekės Nr. 991-500800-11
8 kontaktų, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

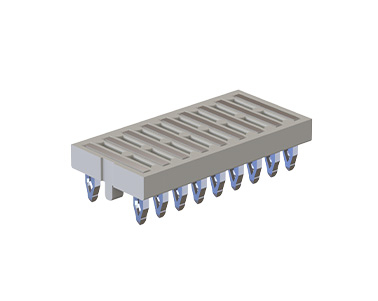

„Flexilink“ jungtis, 9 kontaktų Prekės Nr. 991-500900-11
9 Kontaktų sąrašas, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

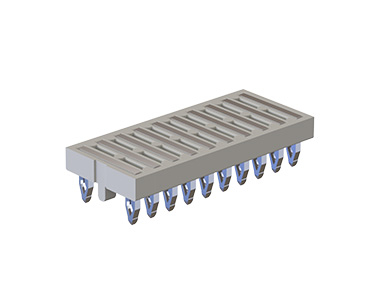

„Flexilink“ jungtis, 10 kontaktų Prekės Nr. 991-501000-11
10 kontaktų, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

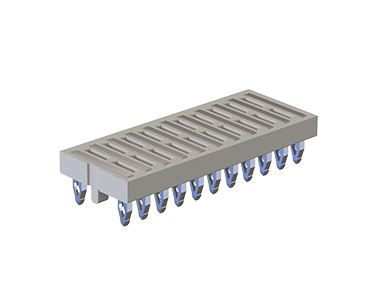

„Flexilink“ jungtis, 11 kontaktų Prekės Nr. 991-501100-11
11 Kontaktai, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

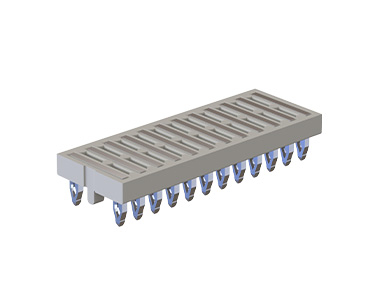

„Flexilink“ jungtis, 12 kontaktų Prekės Nr. 991-501200-11
12 kontaktų, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

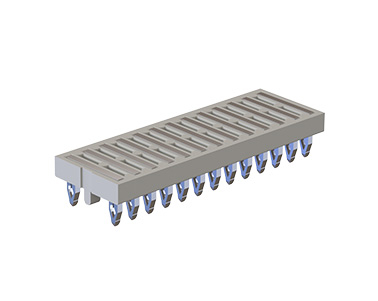

„Flexilink“ jungtis, 13 kontaktų Prekės Nr. 991-501300-11
13 Kontaktai, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

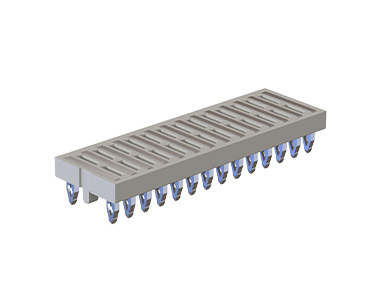

„Flexilink“ jungtis, 14 kontaktų Prekės Nr. 991-501400-11
14 kontaktų, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas

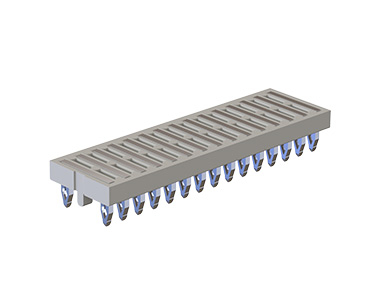

„Flexilink“ jungtis, 15 kontaktų Prekės Nr. 991-501500-11
15 kontaktų, 11 A srovės pralaidumas, užima mažai vietos, paprastas montavimas be litavimo, galima montuoti įvairiai, 2 arba 4 mm žingsniu
Horizontalus
Prispaudimo technologija
Maitinimas
Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?
flexilink: Apžvalga
Spausdinimo plokščių jungtys, pagamintos naudojant įspaudimo technologiją
Mūsų tvirtas „flexilink“ jungtis, montuojama įspaudimo būdu, puikiai tinka patikimam sujungimui, kai reikalingi dideli perjungimo srovės stiprumai.
„Flexilink“ siūloma dviem variantais: - „flexilinkjumper“ – horizontaliems
spausdintinių plokščių sujungimams
; - „flexilinkb-t-b“ – lygiagretiems spausdintinių plokščių sujungimams.
„Flexilink“ siūloma dviem variantais: - „flexilinkjumper“ – horizontaliems
spausdintinių plokščių sujungimams
; - „flexilinkb-t-b“ – lygiagretiems spausdintinių plokščių sujungimams.

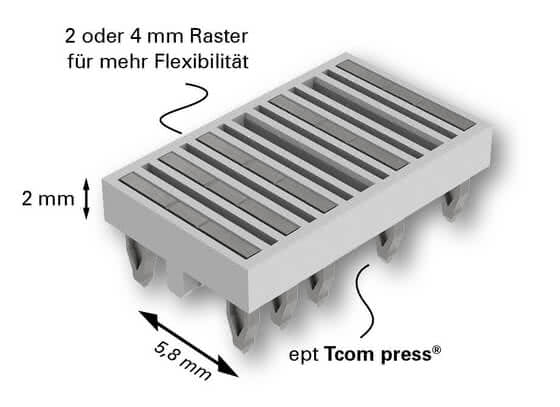

„flexilinkjumper“ skirtas horizontaliems spausdintinių plokščių sujungimams:
jis išsiskiria kompaktiška konstrukcija ir tuo pačiu didele srovės pralaidumu. 1 milimetro atstumas tarp plokščių ir tik 3,8 milimetro užimamas plotas ant plokštės leidžia maksimaliai išnaudoti erdvę ir įvairiai naudoti jungtį, pavyzdžiui, LED plokščių sujungimui. Plokščių jungties aukštis yra tik 2 milimetrai.
jis išsiskiria kompaktiška konstrukcija ir tuo pačiu didele srovės pralaidumu. 1 milimetro atstumas tarp plokščių ir tik 3,8 milimetro užimamas plotas ant plokštės leidžia maksimaliai išnaudoti erdvę ir įvairiai naudoti jungtį, pavyzdžiui, LED plokščių sujungimui. Plokščių jungties aukštis yra tik 2 milimetrai.

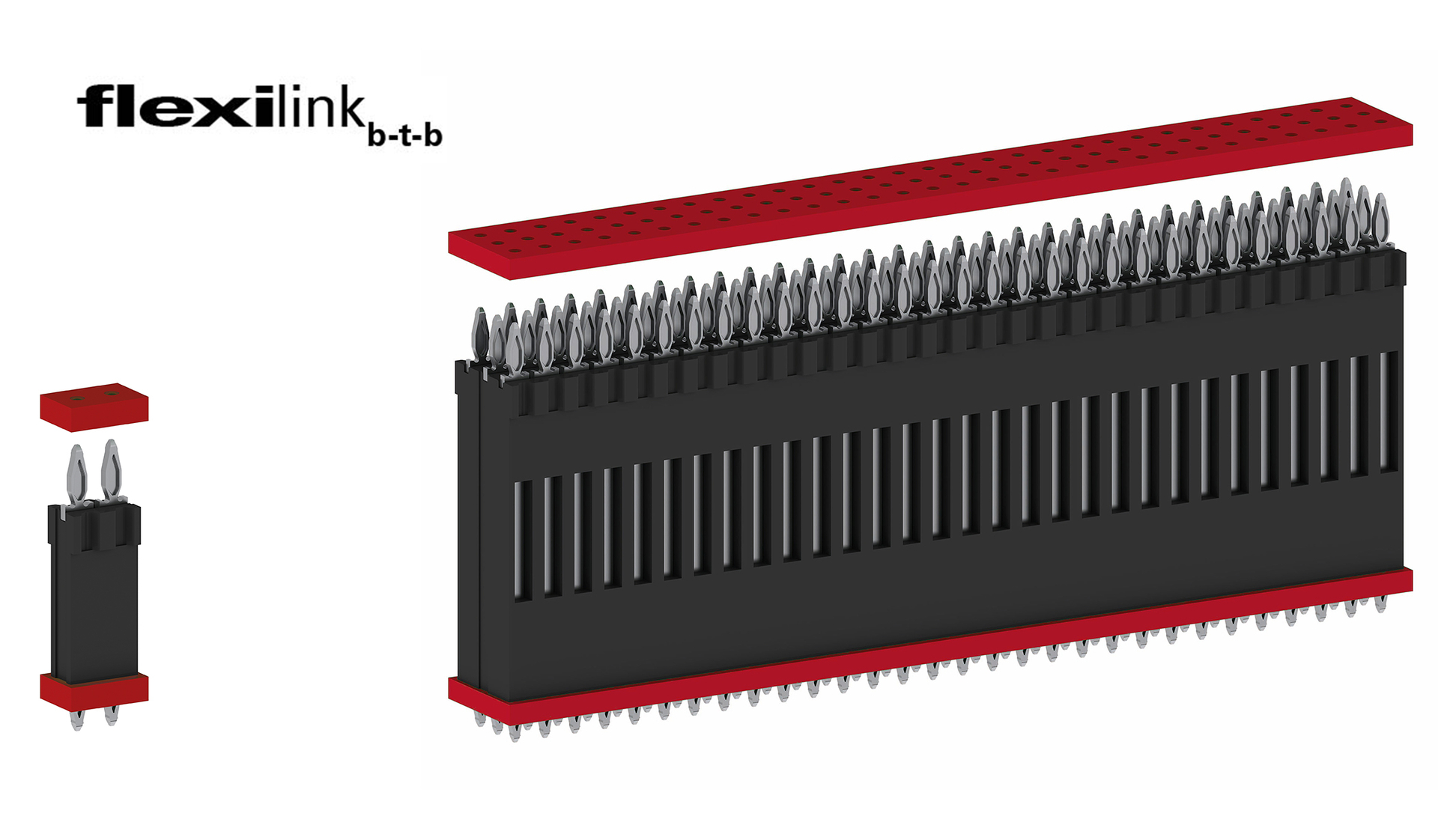

„flexilinkb-t-b“ skirtas lygiagrečiam spausdintinių plokščių sujungimui:
„flexilinkb-t-b“ jungtis su 2,54 mm žingsniu užtikrina aukštos kokybės spausdintinių plokščių sujungimą įspaudimo būdu. Dvipusė jungtis yra IDEALUS sprendimas didelės srovės grandinėms, nes nė vienas kontaktų perėjimas neriboja srovės pralaidumo.
Akivaizdus privalumas: naudojant tik vieną komponentą sukuriamas tiek mechaninis, tiek elektrinis sujungimas. Atstumo laikikliai yra nereikalingi – todėl sutaupote ne tik vietos plokštėje, bet ir išlaidų.
„flexilinkb-t-b“ prisitaiko prie jūsų poreikių: galite pasirinkti „flexilinkb-t-b“ spausdintinių plokščių atstumams nuo 5 iki 25 milimetrų, taip pat derinti įvairias eiles ir kontaktų skaičių.
„flexilinkb-t-b“ jungtis su 2,54 mm žingsniu užtikrina aukštos kokybės spausdintinių plokščių sujungimą įspaudimo būdu. Dvipusė jungtis yra IDEALUS sprendimas didelės srovės grandinėms, nes nė vienas kontaktų perėjimas neriboja srovės pralaidumo.
Akivaizdus privalumas: naudojant tik vieną komponentą sukuriamas tiek mechaninis, tiek elektrinis sujungimas. Atstumo laikikliai yra nereikalingi – todėl sutaupote ne tik vietos plokštėje, bet ir išlaidų.
„flexilinkb-t-b“ prisitaiko prie jūsų poreikių: galite pasirinkti „flexilinkb-t-b“ spausdintinių plokščių atstumams nuo 5 iki 25 milimetrų, taip pat derinti įvairias eiles ir kontaktų skaičių.
Gaminame jūsų poreikiams tiksliai pritaikytus, individualius jungiklius (jungtis) jūsų taikymui.
individualų „jungtis“
dabar
- kitas kontaktų skaičius
- kiti sukrovimo aukščiai
- alternatyvios kontakto dangos
individualų „jungtis“
dabar
„Flexilink Jumper“ spausdintinių plokščių jungties savybės
„flexilinkjumper“ – tai lanksčiai pritaikomas, nesujungiamas spausdintinių plokščių jungtis, kuri išsiskiria kompaktiška konstrukcija ir tuo pačiu didele srovės pralaidumu – 11 amperų vienam kontaktui. Ji turi kintamą 2 arba 4 milimetrų žingsnį ir siūlo nuo 2 iki 15 kontaktinių tiltelių. Tai leidžia nustatyti spausdintinių plokščių tarpus pagal jūsų pageidavimus. Dėl to jis ypač tinka tokioms taikymo sritims kaip LED juostos pastatų, automatikos ir automobilių elektronikoje. Jis puikiai atlaiko didelius mechaninius krūvius, pvz., smūgius ir vibraciją. Nereikia sudėtingo litavimo proceso – „flexilinkjumper“ užtikrina nesudėtingą dviejų ar daugiau spausdintinių plokščių sujungimą naudojant įspaudimo technologiją.
Įranga: „Flexilink“ jungtis
- kintamas žingsnis nuo 2 iki 4 milimetrų
- nuo 2 iki 15
- kontaktinių tiltelių srovės pralaidumas iki 11 A vienam kontaktui
- taupo vietą ir išlaidas, pakeičia tarpiklius – jungčiai
- reikalingas tik
- vienas komponentas atlaiko dideles mechanines apkrovas, smūgius ir vibraciją
- pašalinamas litavimo procesas, nes jungtis įspaudžiama į plokštę
- galima individualiai
- reguliuoti plokštės žingsnį įspaudimo zona Tcom press®
Paraiškos
- LED pastatų, automatikos ir automobilių technikoje
- ; pavarų
- technika; jutikliai

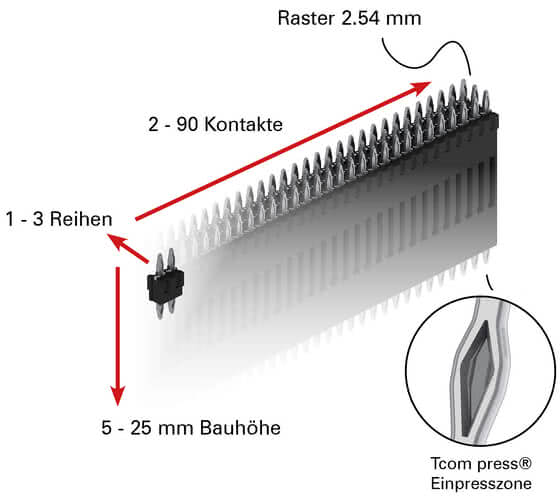

„Flexilink B-T-B“ spausdintinių plokščių jungties savybės
Kaip ir „flexilinkjumper“, „flexilinkb-t-b“ užtikrina patikimą kontaktą esant mechaninėms apkrovoms, pavyzdžiui, smūgiams ir vibracijai, naudojant įspaudimo technologiją. „flexilinkb-t-b“ galima lanksčiai pritaikyti prie jūsų taikymo: sukonfigūruokite savo „flexilinkb-t-b“ pagal aukštį, eilių skaičių ir kontaktus. Galima rinktis nuo vienos iki trijų kontaktų eilių, nuo dviejų iki devyniasdešimties kontaktų ir plokščių atstumus nuo 5 iki 25 milimetrų. Kiekvienas kontaktas gali perduoti iki 11 amperų srovę. Dėl to „flexilinkb-t-b“ ypač tinka didelės srovės taikymams ir geriausiai pasirodo įprastiniuose taikymuose su storos vario plokštėmis.
B2B funkcijos
- iki 11 A srovės pralaidumas vienam kontaktui
- 2–90 kontaktų
- 5–25 mm aukštis
- 1–3 eilės
- Taupoma vieta ir išlaidos, pakeičia tarpiklius jungčiai
- reikalingas tik vienas
- komponentas didelė mechaninė apkrova esant smūgiams ir vibracijai
- nereikia litavimo – įspaudimo technologija
- Įspaudimo zona Tcom press®
Paraiškos
Staklės
Žemės ūkio technika
Automobilių pramonė
Vidaus logistika
Kėlimo ir kranų technika
Pavarų technika
Žemės ūkio technika
Automobilių pramonė
Vidaus logistika
Kėlimo ir kranų technika
Pavarų technika
DUK: Klausimai ir atsakymai apie „flexilink“ spausdintinių plokščių jungtis
Ar galima „Flexilink“ įspausti ir į storesnę varinę pagrindo plokštę? Kodėl „flexilink“ taikomas „minimalus užsakymo kiekis“ (minimalus užsakymo kiekis)?
Ar galima „Flexilink“ įspausti ir į storesnę varinę pagrindo plokštę?
Taip, „flexilink“ puikiai įspaudžiamas į storasienes varines plokštes.
Kodėl „flexilink“ taikomas „minimalus užsakymo kiekis“ (minimalus užsakymo kiekis)?
Minimalūs užsakymo kiekiai yra susiję su didelėmis konsultavimo sąnaudomis, sudėtinga mašinų technologija ir didelėmis presavimo įrenginio nustatymo sąnaudomis.
Atsiliepimai
Mes gerbiame savo klientų norą išlaikyti konfidencialumą, todėl toliau nenurodome šaltinių. Tačiau
mes be išlygų garantuojame šių teiginių autentiškumą.
mes be išlygų garantuojame šių teiginių autentiškumą.
Naudodami „ept“ gaminamą „flexilink“, galėjome išspręsti vietos trūkumo problemas ir laiku pateikti į rinką mūsų naują produktą.
Dėl „ept“ sandaraus dujoms nepraleidžiančio „press-fit zona“ zonos galėjome naudoti „flexilink“, kad net ir užpiltuose mazguose būtų užtikrinta, jog neatsirastų kontakto nutrūkimų.
Naudodami „Flexilink“, galime tiksliai nustatyti mums reikalingus spausdintinių plokščių tarpus.
Atlikdami bandymus ekstremaliomis apkrovomis su smūgiais ir vibracija, geriausius rezultatus pasiekėme su „flexilink“: nebuvo jokių kontakto nutrūkis jungčių vietose tarp „Flexilink“ kontaktų ir spausdintinių plokščių metalizuota kiaurymė!
Naudodami „Flexilink“, mums reikia tik vienos, o ne dviejų detalių, kad patikimai sujungtume spausdintines plokštes.
