Greitaeigės tiesioginės jungtys iki 28 Gbit/s
Funkcijos
- „plokštės krašto jungtis“ (tiesioginiai jungikliai) 20–200 kontaktų
- 28 Gbit/s „duomenų perdavimo sparta“ (duomenų perdavimo sparta)
- 3,2 A „leistinoji srovė“ (srovės pralaidumas)
- 500 „sujungimo ciklas“ (įjungimo ciklų skaičius) Pakuojama
- „Tape & Reel“, „padėklas“
- 1,60 mm dukterinių plokščių storis
Paraiškos
- Įterptinė
- pramoninė
- automatika, duomenų perdavimas
EC.8: Apžvalga
EC.8 – tiesus
EC.8 tik 20 p. Prekės Nr. 408-52020-000-11
EC.8 tik 40 p. Prekės Nr. 408-52040-000-11
EC.8 tiesiai 60p Prekės Nr. 408-52060-000-11
EC.8 tiesiai 60p Prekės Nr. 408-52060-100-11
EC.8 – lygiai 80 balų Prekės Nr. 408-52080-100-11
EC.8 tik 100 p. Prekės Nr. 408-52100-100-11
EC.8 tiesiai 120p Prekės Nr. 408-52120-100-11
EC.8 tiesiai 140p Prekės Nr. 408-52140-100-11
EC.8 tiesiai 160p Prekės Nr. 408-52160-100-12
EC.8 tiesiai 180p Prekės Nr. 408-52180-100-12
EC.8 tik 200 p. Prekės Nr. 408-52200-100-12
EC.8 tik 200 p. Prekės Nr. 408-52200-103-12
Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?
EC.8: Tiesioginio sujungimo jungčių sistema su „HighSpeed“ technologija
Skirtingai nuo klasikinių jungčių, plokštės krašto jungtyse įvairios kliūtys, pvz., krypties pasikeitimai, atspindžiai ir skerspjūvio pokyčiai, yra sumažinamos iki minimumo, o tai užtikrina aiškų signalo perdavimą.
Išsami ataskaita apie „HighSpeed“ savybes bei „S parametras“ duomenys, skirti jūsų pačių projekto modeliavimui, pateikiami pagal užklausą: sales@ept.de
Apžvalga
siekiant kompensuoti vidurio ir kampokampinis poslinkis jungiant
siekiant užtikrinti teisingą „įstatomoji plokštė“ kontaktavimą
patikimas litavimas apdorojimo metu
„apsauga nuo pasukimo“ ir „tolerancijų kompensavimas“ (tolerancijų kompensavimas) „įstatomoji plokštė“ (įkišamajai plokštei)
užkerta kelią kištuko pasisukimui plokštėje
- kitas kontaktų skaičius
- kiti sukrovimo aukščiai
- alternatyvios kontakto dangos
individualų „jungtis“
dabar

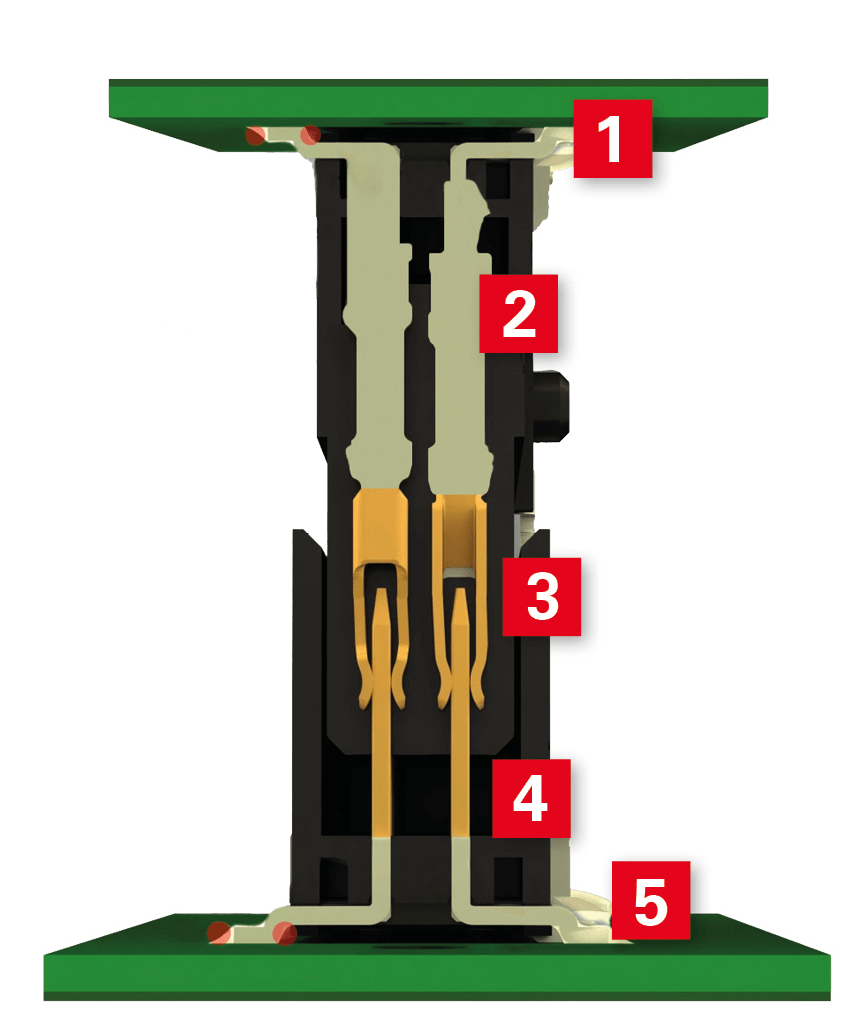

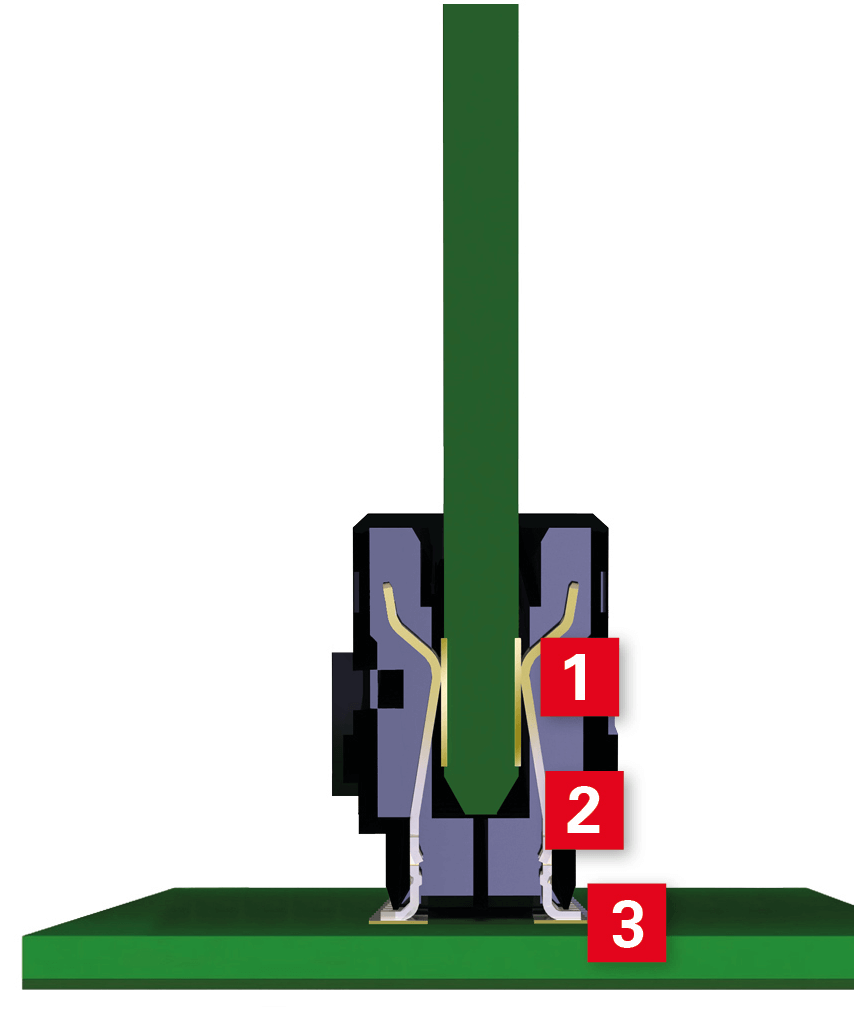

„plokštės krašto jungtis“ ir „jungčių pora“
[1] R Kontaktübergang
[2] R Kontakt
[3] R išvadų zona
[1] R išvadų zona
[2] R Kontakt
[3] R Kontaktübergang
[4] R Kontakt
[5] R išvadų zona

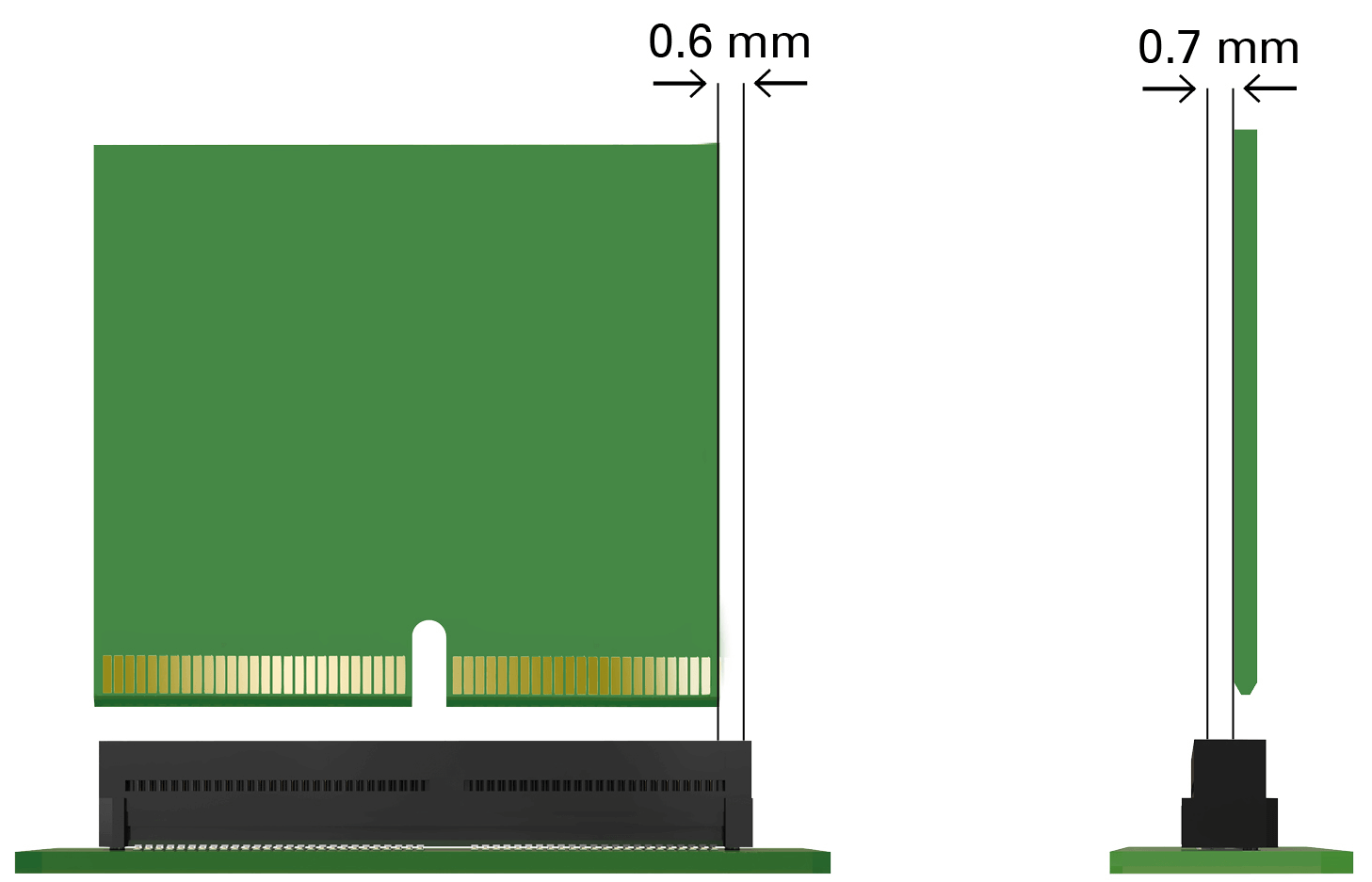

Leidžiamieji nuokrypiai
Leidžiamos „radialinis poslinkis“ nuokrypio tolerancijos
EC.8 „plokštės krašto jungtis“ jungtys sujungimo metu toleruoja 0,6 mm nuokrypį išilginėje ašyje ir 0,7 mm – skersinėje ašyje.

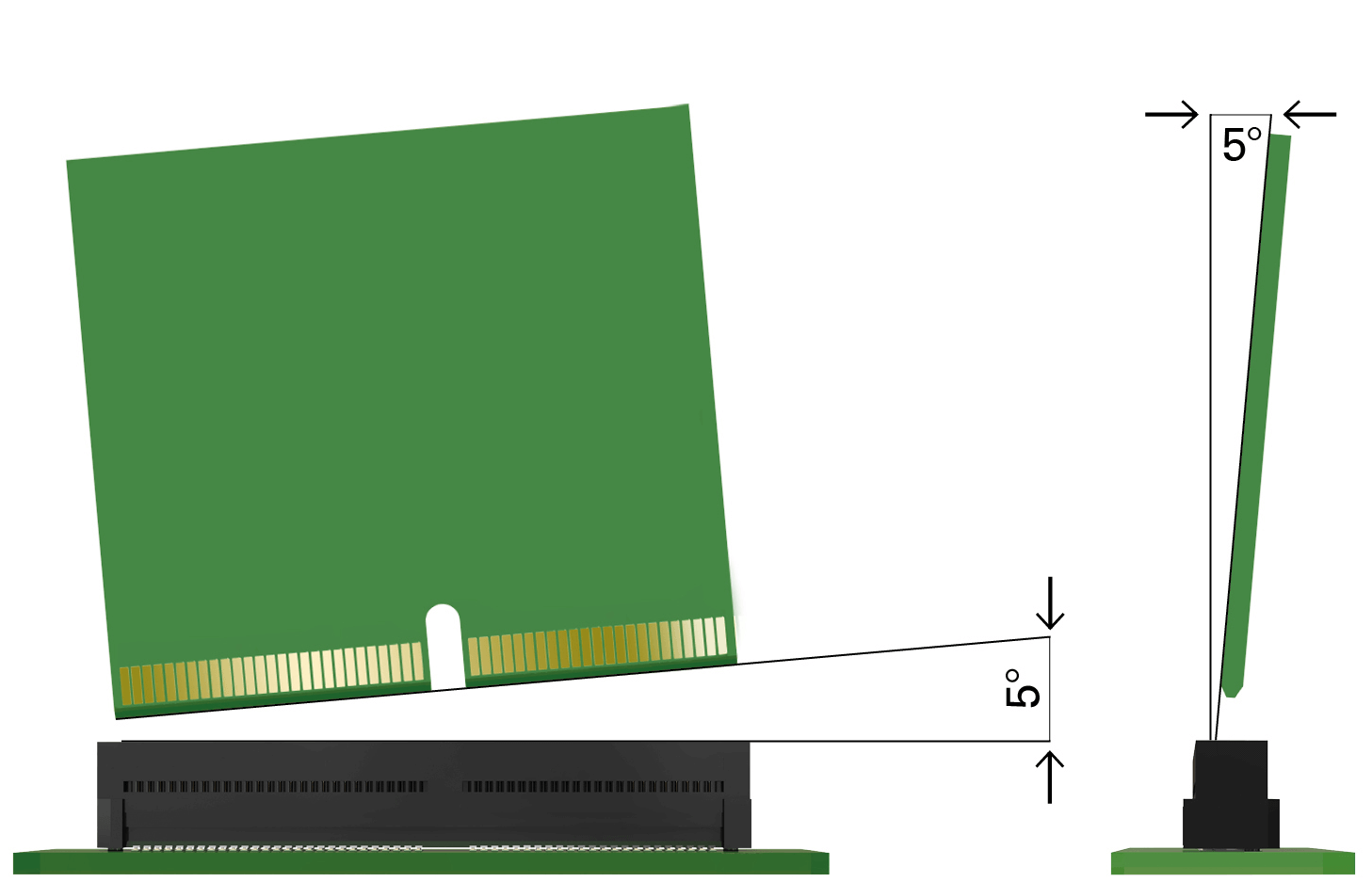

Leidžiamos kampinio poslinkio tolerancijos
Naudojant „EC.8“ plokštės krašto jungtis, „dukterinė plokštė“ gali būti įkišta į „EC.8“ iki 5° kampu išilginėje ir skersinėje ašyse.
EC.8 SMT plokštės krašto jungtis su 0,8 mm žingsnis
Mūsų „EC.8“ dėl savo konstrukcijos jau yra „HighSpeed“ profesionalas ir siūlo duomenų perdavimo spartą iki 28 Gbit/s. Tai puikiai tinka šiuolaikinėms „Pramonės 4.0“ taikmenims ir jų sritims, tokioms kaip daiktų internetas, debesų ar „Edge“ kompiuterija.
Be didelio duomenų perdavimo sparta, „plokštės krašto jungtis“ jungtis taip pat siūlo šiuos privalumus:
tiesioginis kontaktas su spausdintine plokšte leidžia sutaupyti vietos ir išteklių. Mat visiškai pašalinamos medžiagų sąnaudos ir „kištukinė jungtis“ montavimo išlaidos. Techninis privalumas atsiranda dėl pasipriešinimų ir veiksnių, galinčių paveikti signalą, sumažėjimo.
Siekiant kiekvienai taikomajai programai pateikti tinkamą „plokštės krašto jungtis“ jungtį, mūsų EC.8 siūloma pramonėje patikrintu 0,8 mm žingsnis su 20–200 signalinių kontaktų variacijomis, pasirenkamomis 20-ies žingsniais.
„EC.8“ serija buvo išbandyta pagal išsamią bandymų programą, kurios metu buvo patikrintas tinkamas veikimas, be kita ko, po klimato sąlygų bandymų, smūgių ir vibracijos apkrovų, taip pat po 500 jungimo ciklų (sujungimo ciklas). Susidomėjote? Nedelsdami užsisakykite „EC.8 HighSpeed“ ataskaitą bei „S parametras“ ir įsitikinkite patys, remdamiesi skaičiais ir faktais.
DUK: Klausimai ir atsakymai apie „EC.8“ SMT-Leiterplattensteckverbindern
Kaip montuojami EC.8 tiesioginiai jungiamieji elementai?
Tiesioginiai jungikliai gaminami naudojant paviršinio montavimo technologiją (SMT). Litavimas atliekamas tiesiai ant spausdintinės plokštės. 20–140 kontaktų skaičių
jungikliai tiekiami rinkos standartus atitinkančioje „tape and reel-Verpackung“; tai leidžia juos visiškai automatizuotai apdoroti naudojant „Pick-and-Place“ technologiją.
160–200 kontaktų skaičiai standartiniu būdu pakuojami į „padėklas“ dėžutes, tačiau pagal užsakymą galima ir „tape and reel-Verpackung“. Tačiau pastarojoje naudojama platesnė juosta, kuri yra mažiau paplitusi.
Pagal kokią specifikaciją / išdėstymą turi būti pagaminta „įstatomoji plokštė“ plokštė?
Kodėl reikėtų naudoti „plokštės krašto jungtis“ sistemą?
Naudojant tiesioginio sujungimo sistemas galima pasiekti dideles duomenų perdavimo spartas. Palyginti su dviejų dalių jungčių sistemomis, čia nėra antrojo jungties neigiamo poveikio signalui. Tai visų pirma lemia sumažėjęs kontaktų skaičius, mažiau laidininko skerspjūvio pokyčių ir su tuo susiję mažesni signalo krypties pokyčiai.
Taigi net ir esant mažam „footprint“ galima pasiekti aukštą našumą. Be to, palyginti su dviejų dalių jungčių sistemomis, sumažėja „kontaktinė varža“, o tai lemia didesnę „leistinoji srovė“.
Ar „EC.8“ jungčių sistema („jungtis“) suderinama su įprastomis papildomųjų plokščių specifikacijomis?
„EC.8“ dukterinių plokščių sistema (jungtis-System) palaiko 1,60 mm storio dukterines plokštes. Be to, kai kontaktų skaičius yra 80 ar daugiau, įmontuojamas skersinis elementas, siekiant išvengti netinkamo sujungimo. 60 kontaktų versijoje šis elementas gali būti pašalintas pasirinktinai.
„EC.8“ jungčių sistema atitinka įprastus rinkos standartus ir yra suderinama su plačiai paplitusiomis plokštėmis.
Kokioms taikmenoms naudojami „EC.8“ tiesioginio sujungimo jungtys (plokštės krašto jungtis)?
Dėl savo universalumo „EC.8“ tiesioginiai jungtys (plokštės krašto jungtis) randą įvairiausių pritaikymų daugelyje pramonės šakų. Pavyzdžiui, automatikos technologijų ir IoT įrenginių srityje jos išsiskiria mažu žingsnis ir didele duomenų perdavimo sparta.
Kokį poslinkį toleruoja „EC.8“ tiesioginio sujungimo jungtys („plokštės krašto jungtis“) jungiant „dukterinė plokštė“?
kampinis poslinkis iki 5° gali būti toleruojamas išilgine ir skersine kryptimis.
0,7 mm nuokrypis statmenai ir 0,6 mm lygiagrečiai su jungties išilgine ašimi gali būti toleruojamas.
Kokiu greičiu galima perduoti duomenis?
Duomenų perdavimo greitis siekia 28 Gbit/s. Toliau pateiktoje diagramoje parodyta „įterpties nuostoliai“ (įterpimo slopinimo) kreivė, priklausanti nuo dažnio.
Kokios srovės gali būti perduodamos?
140 kontaktų jungtis perduoda iki 3,2 A esant 20 °C aplinkos temperatūrai. Norėdami gauti išsamesnės informacijos, susisiekite su mumis el. paštu sales@ept.de
Ar „EC.8“ jungtys (jungtis) yra UL pripažinti komponentai?
Taip, „ept“ gaminami „EC.8“ jungtis yra „UL recognized components“ JAV ir Kanadoje.
Ar „EC.8“ jungtis atitinka RoHS reikalavimus?
RoHS (Restriction of the use of certain Hazardous Substances) – tai direktyva, ribojanti tam tikrų pavojingų medžiagų naudojimą elektros ir elektronikos įrangoje.
Patvirtiname, kad „ept“ gaminami „EC.8“ jungtis, remiantis RoHS patvirtinimu, atitinka RoHS 2011/65/ES reikalavimus. Daugiau informacijos rasite skyriuje „RoHS & REACH“
