MicroTCA – maitinimo jungtys
„MicroTCA®“ pagrįsta koncepcija, pagal kurią „AdvancedMC™“ moduliai tiesiogiai įkišami į pagrindinę plokštę. Tikslas – sukurti mažesnes ir lankstesnes sistemas, nepriklausomas nuo nešančiųjų plokščių ir „AdvancedTCA®“. MicroTCA® skirta taikymams, kuriems nereikia tokio didelio skaičiavimo našumo, tačiau kuriuose svarbiausia yra mažas užimamas plotas ir mažos išlaidos. Taigi atsiranda papildomų taikymo sričių vidutinės ir žemos klasės segmente, pavyzdžiui, vaizdo apdorojimo, medicinos technologijų ar automatizavimo technologijų srityse.
Funkcijos
- atitinka PICMG reikalavimus
Paraiškos
- Energijos pramonė
- Vaizdo apdorojimas
- Medicinos technika
- Automatizavimo technika
MicroTCA: apžvalga
Filtrai
Maitinimas

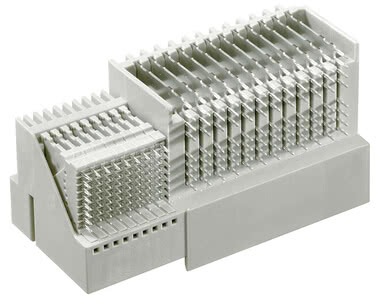

MTCA galios modulio išėjimas Prekės Nr. 501-50096-183
Polių skaičius: 72 signaliniai, 24 maitinimo, Jungimo technologija: įspaudimo, atitinka PICMG reikalavimus
Stačiakampis
Prispaudimo technologija
Maitinimas
Tvirtas

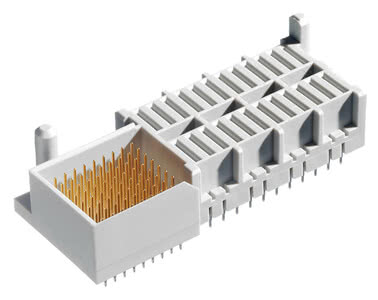

MTCA maitinimo plokštė Prekės Nr. 502-50096-183
Polių skaičius: 72 signaliniai, 24 maitinimo, Jungimo technologija: įspaudimo, atitinka PICMG reikalavimus
Stačiakampis
Prispaudimo technologija
Maitinimas
Tvirtas
Kitoks polių skaičius? Kitoks sustatymo aukštis? Alternatyvios kontaktinės dangos? Individualūs variantai? atsiliekantys kontaktai?
Funkcijos

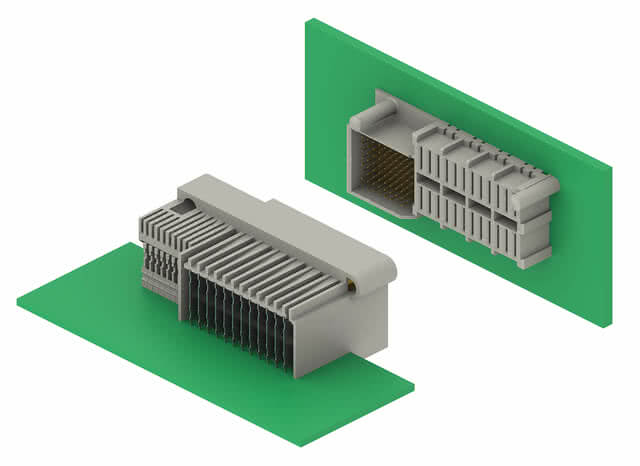

„MicroTCA“ ir „AdvancedTCA“ jungtys, montuojamos įspaudimo būdu, užtikrina didelį duomenų perdavimo greitį. Įspaudimas atliekamas be jokių problemų, naudojant plokščių plokščių įspaudimo technologiją. Tuo tarpu, kai „ATCA“ sistemoje kampu pasukta „AMC“ jungtis yra sumontuota ant papildomos plokštės, „µTCA“ sistemoje naudojama tiesi jungtis, kuri yra sumontuota tiesiai ant pagrindinės plokštės.
Apžvalga
AdvancedTCA® ir MicroTCA® – PICMG specifikacijos
„AdvancedTCA®“ ir „MicroTCA®“ – tai PICMG® organizacijos sukurtos specifikacijos, kurių tikslas – užtikrinti standartizuotus aparatinės įrangos sprendimus, atitinkančius didėjančio duomenų srauto poreikius bei naujų ryšių sprendimų reikalavimus.
„AdvancedTCA®“ pirmiausia skirta telekomunikacijų sistemų infrastruktūrai, kuriai keliami aukščiausi patikimumo reikalavimai. Naudojant „AdvancedTCA®“ galima kurti modulinės struktūros sistemas iš skirtingų gamintojų komponentų. Taigi ši technologija suteikia galimybę greičiau kurti lanksčius ir ekonomiškus įrenginius, nei tai buvo įmanoma naudojant anksčiau taikytas uždaras sistemas.
Koncepciškai AdvancedTCA® yra mastelio keitimo galimybę turinti, galinga architektūra, pasižyminti dideliu funkcionalumu, patikimumu ir ateities perspektyvumu, kurios platformoje galima įgyvendinti daugybę į ateitį orientuotų programų. Skaluojami duomenų perdavimo greičiai, siekiantys kelis Tbit/s, daugiaprotokolinis palaikymas, naujų paslaugų integravimas, prieigos, pagrindinių ir optinių tinklų konvergencija yra ne mažiau svarbūs elementai nei duomenų centrų funkcijų integravimas. Sąsajos su Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express ir RapidIO liudija apie didelį AdvancedTCA® architektūros lankstumą. Kitas pagrindinis sistemų elementas yra 99,999 % prieinamumas.
Siekiant, kad aprašyta „Advanced-TCA®“ sistema būtų dar ekonomiškesnė, PICMG® sukūrė „AdvancedMC™“ (Advanced Mezzanine Card) standartą. „AdvancedMC™“ moduliai yra mažos plokštės, kurios lygiagrečiai kaip „mezzanine“ taikymas įkišamos į „carrier board“ (nešiojančią plokštę, turinčią „AdvancedTCA®“ dukterinės plokštės formą). Nešiojamoji plokštė atlieka tik valdymo funkcijas, o pati programa įgyvendinama per „AdvancedMC™“ modulius.
„MicroTCA®“ dabar remiasi principu, kad „AdvancedMC™“ moduliai įdedami tiesiai į pagrindinę plokštę. Tikslas – sukurti mažesnes ir lankstesnes sistemas, nepriklausomas nuo nešiojamųjų plokščių ir „AdvancedTCA®“. „MicroTCA®“ skirta programoms, kurioms nereikia tokio didelio skaičiavimo našumo, tačiau kuriose svarbiausia yra mažas užimamas plotas ir mažos išlaidos. Taigi atsiranda papildomų taikymo sričių vidutinės ir žemos klasės segmente, pavyzdžiui, vaizdo apdorojimo, medicinos technologijų ar automatizavimo technologijų srityse.
Koncepciškai AdvancedTCA® yra mastelio keitimo galimybę turinti, galinga architektūra, pasižyminti dideliu funkcionalumu, patikimumu ir ateities perspektyvumu, kurios platformoje galima įgyvendinti daugybę į ateitį orientuotų programų. Skaluojami duomenų perdavimo greičiai, siekiantys kelis Tbit/s, daugiaprotokolinis palaikymas, naujų paslaugų integravimas, prieigos, pagrindinių ir optinių tinklų konvergencija yra ne mažiau svarbūs elementai nei duomenų centrų funkcijų integravimas. Sąsajos su Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express ir RapidIO liudija apie didelį AdvancedTCA® architektūros lankstumą. Kitas pagrindinis sistemų elementas yra 99,999 % prieinamumas.
Siekiant, kad aprašyta „Advanced-TCA®“ sistema būtų dar ekonomiškesnė, PICMG® sukūrė „AdvancedMC™“ (Advanced Mezzanine Card) standartą. „AdvancedMC™“ moduliai yra mažos plokštės, kurios lygiagrečiai kaip „mezzanine“ taikymas įkišamos į „carrier board“ (nešiojančią plokštę, turinčią „AdvancedTCA®“ dukterinės plokštės formą). Nešiojamoji plokštė atlieka tik valdymo funkcijas, o pati programa įgyvendinama per „AdvancedMC™“ modulius.
„MicroTCA®“ dabar remiasi principu, kad „AdvancedMC™“ moduliai įdedami tiesiai į pagrindinę plokštę. Tikslas – sukurti mažesnes ir lankstesnes sistemas, nepriklausomas nuo nešiojamųjų plokščių ir „AdvancedTCA®“. „MicroTCA®“ skirta programoms, kurioms nereikia tokio didelio skaičiavimo našumo, tačiau kuriose svarbiausia yra mažas užimamas plotas ir mažos išlaidos. Taigi atsiranda papildomų taikymo sričių vidutinės ir žemos klasės segmente, pavyzdžiui, vaizdo apdorojimo, medicinos technologijų ar automatizavimo technologijų srityse.
Kūrėjo požiūris
„MicroTCA® sistemoms „ept“ siūlo maitinimo jungtis, atitinkančias PICMG® specifikaciją. „ept“ jungtys atitinka aukščiausius kokybės standartus, todėl jos leidžia žymiai padidinti MicroTCA® sistemų patikimumą ir atitinka PICMG reikalavimus.“
DUK: klausimai ir atsakymai apie „MicroTCA“
Kokios srovės gali būti perduodamos naudojant „Powermodul“ jungtį? Ar „ept“ gaminami „MicroTCA®“ jungtys suderinamos su kitomis rinkoje esančiomis jungtimis?
Kokios srovės gali būti perduodamos naudojant „Powermodul“ jungtį?
„Powermodul“ jungtis perduoda iki 12 amperų.
Ar „ept“ gaminami „MicroTCA®“ jungtys suderinamos su kitomis rinkoje esančiomis jungtimis?
„ept“ garantuoja visišką tarpusavio suderinamumą su visais rinkoje esančiais „MicroTCA®“ jungtimis, kurios atitinka PICMG ATCA 3.0 R2.0 specifikacijas.
