„One27“ laidų surinkimas, variantas 420 Prekės Nr. 404-61NN-LLL-420-1
Paveikslas panašus
Kabelis-plokštė
Didelio tankio
- Skaičiai nuo 12 iki 80
- Kontaktų perdengimas 1,5 mm
- AWG 30/7 tinklinis plokščiasis kabelis, 0,635 mm, kurio ilgį galima pasirinkti nuo 30 iki 999 mm
- Surinkimas naudojant IDC technologiją
- PVC tipo kabelis: nuo -30 °C iki +105 °C (neveikiant)
- spalvota gija ant A1
Brėžiniai
Daugiau informacijos
Pristatymo laikas
Techniniai duomenys
Pagrindai
| Kontaktų skaičius | 12–80 |
|---|---|
| Prijungimo technologija | SMT |
| Darbinė temperatūra | nuo -30 °C iki +105 °C |
Medžiaga
| Izoliacinis korpusas | LCP, UL 94 V-0 |
|---|---|
| CTI vertė Tarptautinė elektrotechnikos komisija 60112 | 175 |
| Kontaktinė medžiaga | Vario lydinys |
| Kontaktinė danga | Au per PdNi per Ni |
| Prijungimo sritis | Sn virš Ni |
Mechaninis
| Tinklelio matmuo | 1,27 mm |
|---|---|
| Įterpimo jėga vienam kontaktui | ≤ 0,5 N |
| Traukos jėga vienam kontaktui | ≥ 0,1 N |
| Tarnavimo laikas IEC 60512-9-1 | 1 kokybės klasė: 500 įjungimo ciklų |
| Saugos ribų viršijimas | 0,9 mm |
| Kontaktai sutampa | 1,5 mm |
| Centro poslinkis | ± 0,7 mm |
| Ašinis poslinkis suporavus (x/y) | ± 0,4 mm |
| Kampinis poslinkis išilginė ašis | ± 4° |
| Kampinis poslinkis skersine ašimi | ± 2° |
Elektrinis
| Darbinė srovė | 1,2 ir esant 25 °C |
|---|---|
| Atstumas tarp oro ir šliaužimo | ne mažiau kaip 0,4 mm |
Patvirtinimai / atitiktis
| UL byla | E130314 |
|---|---|
| Aplinka | Atitinka RoHS reikalavimus |
Modifikacijos
Paprašius taip pat galime pateikti
- kiti siuvimo variantai
Pakuotė
ESD maišeliai
10

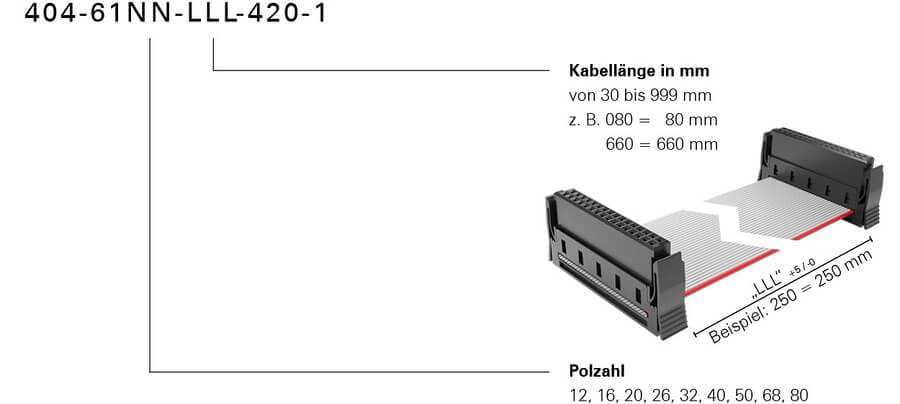

Užsakymo kodas
