„One27“ laidų surinkimas, variantas 110 Prekės Nr. 404-66NN-LLL-110-1
Paveikslas panašus
Kabelis-plokštė
Didelio tankio
- Skaičiai nuo 12 iki 80
- Kontaktų perdengimas 1,5 mm
- AWG 30 plokščiasis kabelis su 0,635 mm žingsniu, kurio ilgį galima pasirinkti nuo 30 iki 999 mm
- Surinkimas naudojant IDC technologiją
- LSZH tipo kabelis: nuo -40 °C iki +90 °C (neveikiant)
- spalvota gija ant A1
Brėžiniai
Daugiau informacijos
Pristatymo laikas
Techniniai duomenys
Pagrindai
| Kontaktų skaičius | 12–80 |
|---|---|
| Prijungimo technologija | SMT |
| Darbinė temperatūra | nuo -40 °C iki +90 °C |
Medžiaga
| Izoliacinis korpusas | LCP, UL 94 V-0 (IDC jungtis) LSZH EVA/PO, UL 22088 (kabelis) |
|---|---|
| CTI vertė Tarptautinė elektrotechnikos komisija 60112 | 175 (Federleiste IDC) |
| Kontaktinė medžiaga | Vario lydinys (IDC jungtis) Varis su švinu (kabelis) |
| Kontaktinė danga | Au per PdNi per Ni (IDC jungtis) |
| Prijungimo sritis | Sn virš Ni |
Mechaninis
| Tinklelio matmuo | 1,27 mm (IDC jungtis) 0,635 mm (kabelis) |
|---|---|
| Įterpimo jėga vienam kontaktui | ≤ 0,5 N |
| Traukos jėga vienam kontaktui | ≥ 0,1 N |
| Tarnavimo laikas IEC 60512-9-1 | 1 kokybės klasė: 500 įjungimo ciklų |
| Saugos ribų viršijimas | 0,9 mm |
| Kontaktai sutampa | 1,5 mm |
| Centro poslinkis | ± 0,7 mm |
| Ašinis poslinkis suporavus (x/y) | ± 0,4 mm |
| Kampinis poslinkis išilginė ašis | ± 4° |
| Kampinis poslinkis skersine ašimi | ± 2° |
Elektrinis
| Atstumas tarp oro ir šliaužimo | ne mažiau kaip 0,4 mm |
|---|
Patvirtinimai / atitiktis
| UL byla | E130314 ir E493123 |
|---|---|
| Aplinka | Atitinka RoHS reikalavimus |
Modifikacijos
Paprašius taip pat galime pateikti
- kiti siuvimo variantai
Pakuotė
ESD maišeliai
10

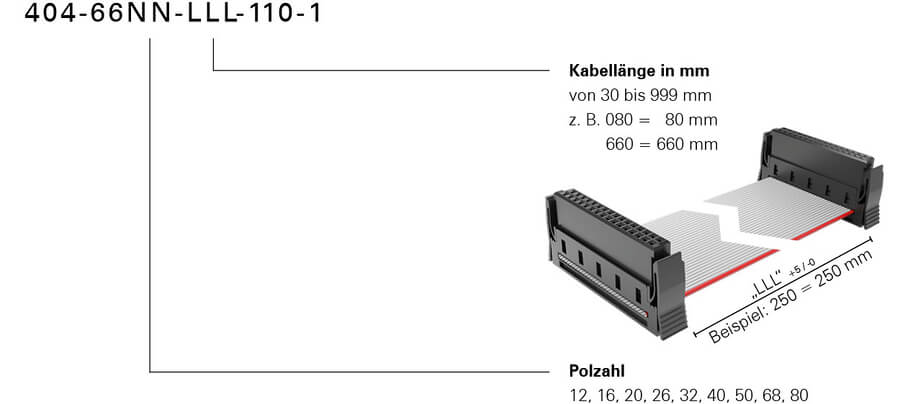

Užsakymo kodas
