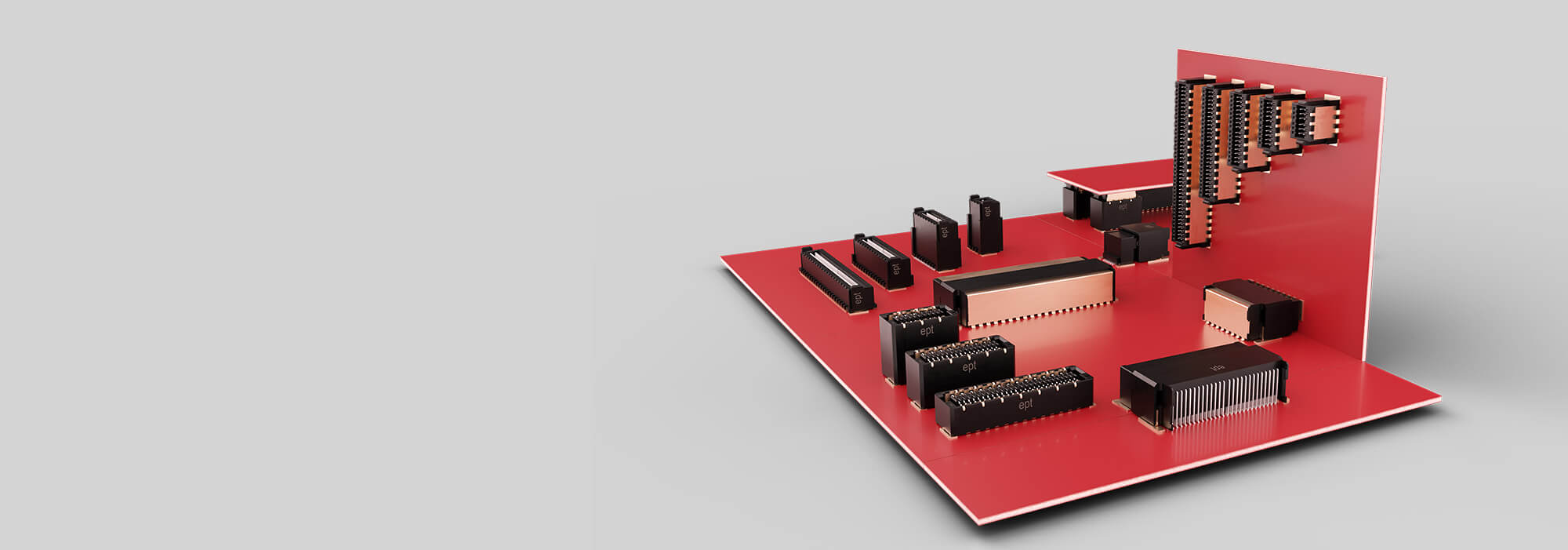

Tinkama plokštė-plokštė jungtis kiekvienam naudojimo atvejui
Jūsų vienos plokštės sprendimas nebeužtenka? Naudodami mūsų „Board-to-Board“ jungtis, galėsite laisvai išplėsti savo vienos plokštės sprendimus. Siūlome jūsų taikymui tinkamą „Board-to-Board“ jungtį. Platus taikymo spektras apima viską – nuo tvirtų spausdintinių plokščių jungčių, skirtų smūginiams gręžtuvams, iki didelės spartos „Board-to-Board“ mezzanine jungčių, skirtų aukštųjų technologijų kompiuteriams. Naudodami mūsų „PCB to PCB“ jungtis, siūlome duomenų perdavimo spartą nuo 3 Gbit/s iki 16+ Gbit/s. Mūsų spausdintinių plokščių jungtys turi nuo 12 iki 440 kontaktų. Jei nėra vietos tiesioginiam „Board to Board“ sujungimui, mūsų tvirta „One27“ spausdintinių plokščių jungtis taip pat siūlo „Wire to Board“ galimybę.
Eiti į produktų paiešką »
Eiti į produktų paiešką »
„Board-to-board“ jungtys: palyginimas
| one27 | Zero.8 | Colibri | |
|---|---|---|---|
Datenübertragungsraten | 3Gbit/s | 16Gbit/s | 10 und 16 Gbit/s |
Rastermaß | |||
1,27 mm | 0,8 mm | 0,5 mm | |
Schirmung | |||
ohne Schirmung | ja | ja | nein |
mit Schirmung | nein | ja | ja |
Polzahlen / Anzahl der Signale | |||
Polzahlen | 12 | 12 | 40 |
16 | 20 | 80 | |
20 | 32 | 120 | |
26 | 52 | 160 | |
32 | 80 | 220 | |
40 | 440 | ||
50 | |||
68 | |||
80 | |||
Reihenanzahl | |||
2 | 2 | 2 und 2x2 | |
Boardabstände | |||
Boardabstand min | 8 mm | 6 mm | 5 mm |
Boardabstand max | 13,8 mm | 21 mm | 8 mm |
Verbindungsmöglichkeit zweiter und mehrerer Leiterplatten | |||
gerade - parrallele BtB Verbindung | ja | ja | ja |
gewinkelt - 90° BtB Verbindung | ja | ja | nein |
Cable to Board | ja | nein | nein |
Jūsų reikmėms tinkama plokštė-plokštė jungtis
Svarbiausi SMT spausdintinių plokščių jungčių skiriamieji bruožai yra duomenų perdavimo sparta ir žingsnio dydis. Kuo mažesnis žingsnio dydis ir kuo didesnė reikalaujama jungties sparta, tuo didesnės ir sudėtingesnės plokštės projektavimo sąnaudos. Paprastai plokštės-plokštės jungtis arba laido-plokštės jungtis sudaro trukdį perdavimo trasoje. Čia ypatingą dėmesį reikėtų skirti impedansui, įterpimo nuostoliams ir kryžminiam trikdymui. Kuo aukštesnės kokybės yra spausdintinės plokštės jungtis, tuo mažesni duomenų perdavimo trukdžiai.
ROBUST

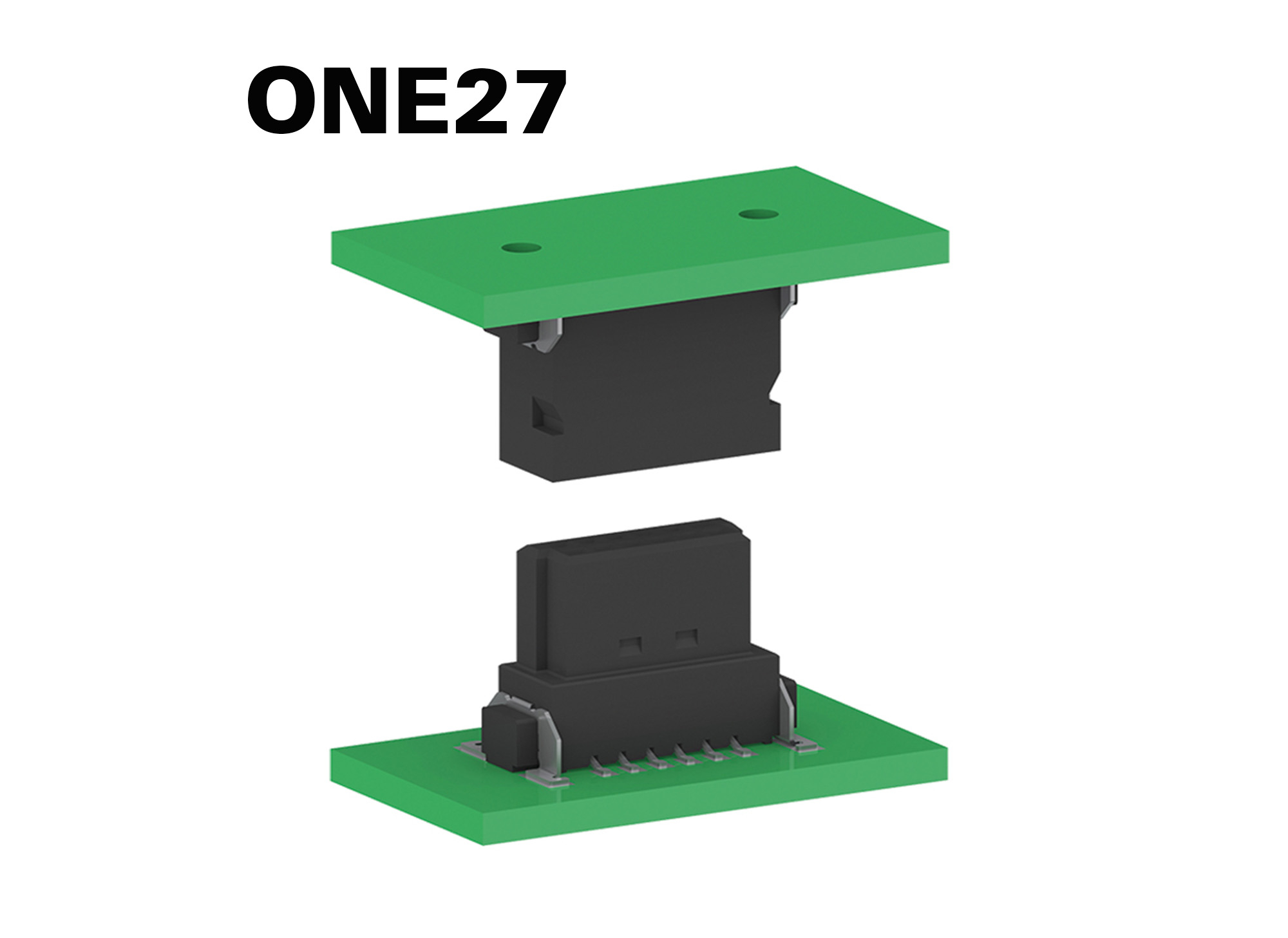

Mūsų tvirtas ir jau seniai patikrintas „One27“ jungtis pasiekia 3 Gbit/s duomenų perdavimo greitį. Turėdama 1,27 mm žingsnį, ji siūloma su 12–80 kontaktų skaičiumi. Tuo pačiu galima užtikrinti 8–13,8 mm atstumus tarp spausdintinių plokščių. Naudojant „One27“, plokštės gali būti sujungiamos lygiagrečiai, statmenai, horizontaliai ir „Wire to Board“ būdu.
Daugiau informacijos apie „One27“ »
Mūsų tvirtas ir jau seniai patikrintas „One27“ jungtis pasiekia 3 Gbit/s duomenų perdavimo greitį. Turėdama 1,27 mm žingsnį, ji siūloma su 12–80 kontaktų skaičiumi. Tuo pačiu galima užtikrinti 8–13,8 mm atstumus tarp spausdintinių plokščių. Naudojant „One27“, plokštės gali būti sujungiamos lygiagrečiai, statmenai, horizontaliai ir „Wire to Board“ būdu.
Daugiau informacijos apie „One27“ »
DIDELIS GREITIS, PARALELINIS

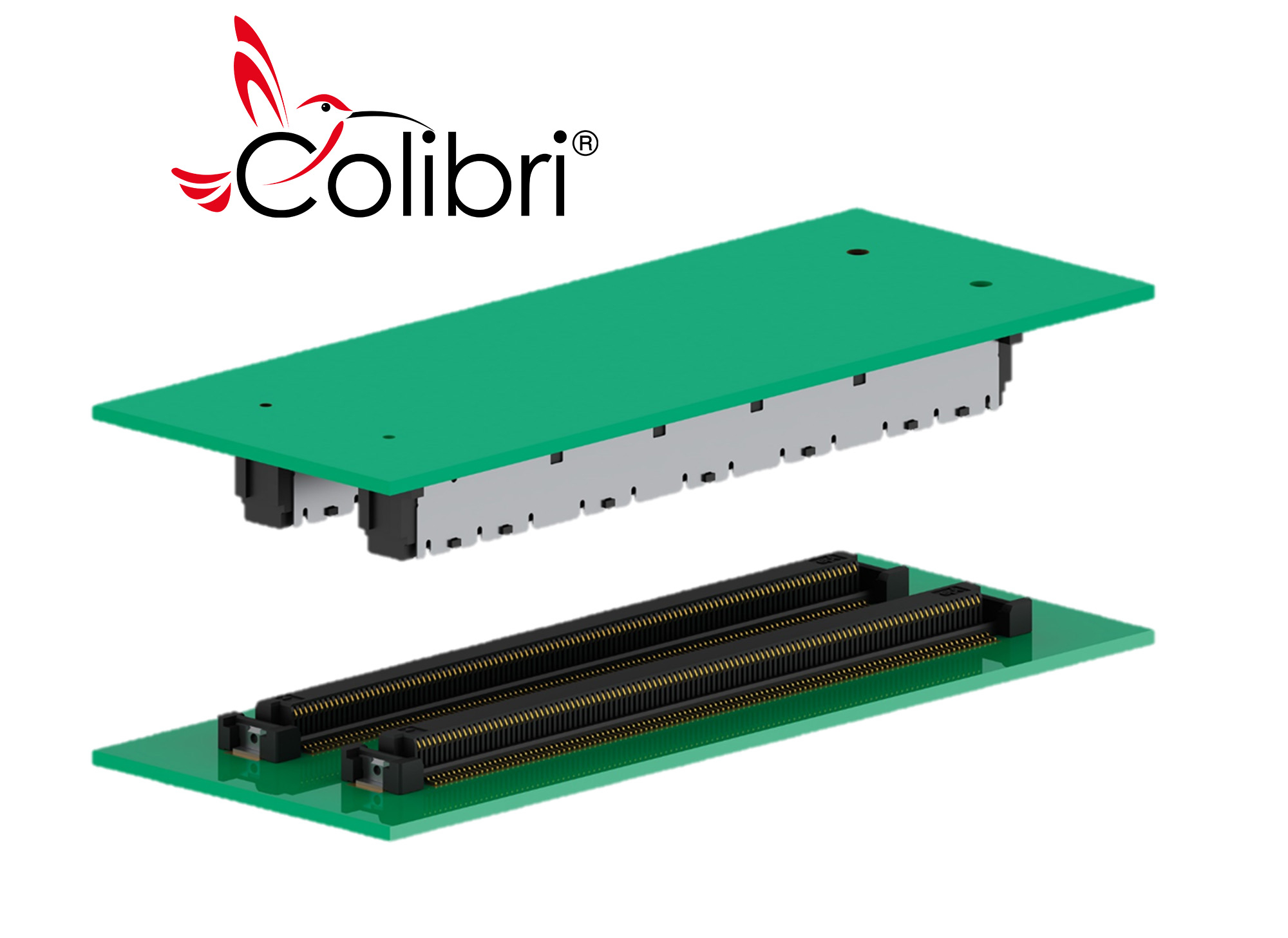

Mūsų „ept Colibri“ spausdintinių plokščių jungtis užtikrina duomenų perdavimo greitį – pasirinktinai 10 Gbit/s arba 16 Gbit/s. [SG1] „Board-to-Board“ jungties variantai su 0,5 mm žingsniu turi nuo 40 iki 220 kontaktų. Galimi plokščių tarpusavio atstumai nuo 5 mm iki 8 mm. „Colibri“ pasižymi puikiomis duomenų perdavimo savybėmis, o plokštės gali būti sukrautos lygiagrečiai [SG2]. „ept Colibri“ PCB-PCB jungtis buvo sukurta „COM-Express“ taikymams su 220 ir 440 kontaktų. Tačiau šios „Board to Board“ jungties naudojimo sritys ir taikymo galimybės šiuo metu yra gerokai išsiplėtusios.
Daugiau informacijos apie „Colibri“ »
Mūsų „ept Colibri“ spausdintinių plokščių jungtis užtikrina duomenų perdavimo greitį – pasirinktinai 10 Gbit/s arba 16 Gbit/s. [SG1] „Board-to-Board“ jungties variantai su 0,5 mm žingsniu turi nuo 40 iki 220 kontaktų. Galimi plokščių tarpusavio atstumai nuo 5 mm iki 8 mm. „Colibri“ pasižymi puikiomis duomenų perdavimo savybėmis, o plokštės gali būti sukrautos lygiagrečiai [SG2]. „ept Colibri“ PCB-PCB jungtis buvo sukurta „COM-Express“ taikymams su 220 ir 440 kontaktų. Tačiau šios „Board to Board“ jungties naudojimo sritys ir taikymo galimybės šiuo metu yra gerokai išsiplėtusios.
Daugiau informacijos apie „Colibri“ »
DIDELIO GREIČIO, PATVARUS, LYGIAGREČIŲ ARBA STAČIŲJŲ KAMPŲ

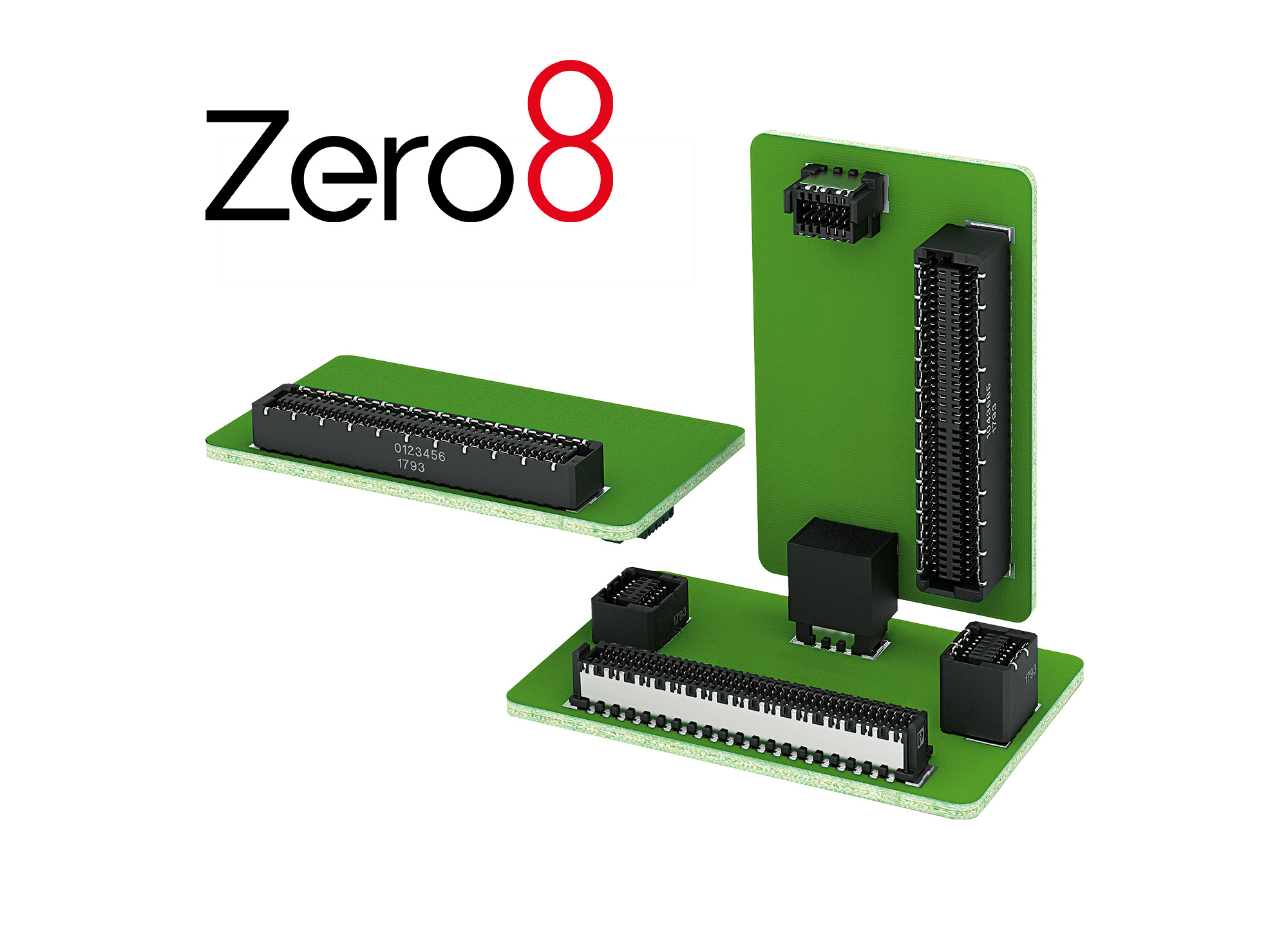

Mūsų „ept Zero.8“ plokštė-plokštė jungtis užtikrina duomenų perdavimo greitį iki 16+ Gbit/s. Esant 0,8 mm žingsniui ir naudojant „ScaleX“ technologiją, kontaktų skaičius svyruoja nuo 12 iki 80 polių. Šis „PCB to PCB“ jungtis yra prieinamas ekranuotas ir neekranuotas. Galimi plokščių atstumai nuo 6 iki 21 mm. Palyginti su „ept Colibri“ plokščių jungtimi, „Board to Board“ jungtį galima naudoti kaip lygiagrečią plokščių jungtį arba kaip stačiakampę tiesioginę plokščių jungtį. Ši „Board to Board“ jungtis žymiai padidina jūsų projekto ekonomiškumą. Dėl didelės variantų įvairovės „PCB to PCB“ jungtį galima plėsti visomis kryptimis.
Daugiau informacijos apie „Zero8“ »
Mūsų „ept Zero.8“ plokštė-plokštė jungtis užtikrina duomenų perdavimo greitį iki 16+ Gbit/s. Esant 0,8 mm žingsniui ir naudojant „ScaleX“ technologiją, kontaktų skaičius svyruoja nuo 12 iki 80 polių. Šis „PCB to PCB“ jungtis yra prieinamas ekranuotas ir neekranuotas. Galimi plokščių atstumai nuo 6 iki 21 mm. Palyginti su „ept Colibri“ plokščių jungtimi, „Board to Board“ jungtį galima naudoti kaip lygiagrečią plokščių jungtį arba kaip stačiakampę tiesioginę plokščių jungtį. Ši „Board to Board“ jungtis žymiai padidina jūsų projekto ekonomiškumą. Dėl didelės variantų įvairovės „PCB to PCB“ jungtį galima plėsti visomis kryptimis.
Daugiau informacijos apie „Zero8“ »
Spausdintinių plokščių sujungimas – patarimai projektavimui
Jau gana anksti kūrimo etape kūrėjas turi apgalvoti, kokia tiesioginė spausdintinės plokštės jungtis būtų tinkamiausia. Mes surinkome svarbiausius klausimus, kuriuos turėtumėte išsiaiškinti iš anksto:
- Ar pakaks vienos plokštės sprendimo?
- Kiek signalų turi perduoti jungtis „Board to Board“?
- Kiek vietos jungtis „Board to Board“ gali užimti ant spausdintinės plokštės?
- Kokį perdavimo greitį turi pasiekti jungtis „PCB to PCB“?
- Kokie reikalavimai keliami impedansui, įterpimo nuostoliams ir kryžminiam trikdymui?
- Koks yra maksimalus surinkimo dydis?
- Kaip plokštės turi būti sujungtos tarpusavyje?
- Ar reikalingas lygiagrečiai sukrautas spausdintinių plokščių jungtis?
- Ar plokščių jungtis turi būti montuojama statmenai?
- Arba ar yra tik galimybė spręsti spausdintinių plokščių sujungimą per „Wire to Board“ jungtį?
- Kokie komponentai nustato minimalų atstumą tarp plokščių?
- Kokie lūkesčiai keliami elektromagnetiniam suderinamumui?
- Kiek svarbi yra atsparumas smūgiams ir vibracijai, ypač mobiliuosiuose įrenginiuose?
- Kiek svarbi yra šilumos šalinimas? Ar kitoks komponentų išdėstymas, naudojant tinkamą „Board to Board“ jungtį, gali pagerinti šilumos šalinimą ir šilumos valdymą?
- Kokios yra atmosferos sąlygos, kuriomis veikia galinis įrenginys?
- Ar EMI / RFI svarstymai ir abejonės numato funkcijų atskyrimą ir dalies grandinės HF ekranavimą?
- Ar reikia tikėtis, kad į išorę nukreiptas įvesties / išvesties modulis turės būti keičiamas vietoje?
Nuo vienos plokštės kompiuterio iki pramoninio kompiuterio:
su tinkamu jungtimi „Board to Board“ tai ne problema
Industrializacijos ir automatizacijos procesų metu reikalavimai sistemoms nuolat didėja. Dažnai populiarios vienos plokštės sprendimai pasiekia savo ribas ir turi būti išplėsti. Paprastą ir patikimą sprendimą siūlo „Board-to-Board“ jungtys.
„Board-to-Board“ jungtys užtikrina maksimalų lankstumą jungiant ir atjungiant spausdintines plokštes. Pagrindinė jų užduotis – perduoti signalus ir sroves. Paprastai „Board-to-Board“ jungčių porą sudaro kontaktų juosta ir spyruoklinė juosta. Aukštą mūsų „ept“ jungčių kokybę užtikrina, be kita ko, idealus abiejų jungties dalių suderinimas tarpusavyje. Išsamios žinios apie kontaktų geometriją, kontaktų medžiagą ir kontaktų dangą, taip pat izoliacinio korpuso geometriją ir medžiagą, užtikrinančias optimalius oro tarpus ir šliaužimo atstumus, daro „ept“ jungtis jūsų patikimu partneriu. Automatizuotas apdorojimas dėl puikios koplanariškumo savybės yra savaime suprantamas dalykas.
Kaip jau minėta, naudojant jungčių poras, plokštės gali būti lengvai ir maksimaliai patikimai sujungtos tarpusavyje. Tai atveria galimybę išplėsti pagrindinę plokštę papildomomis plokštėmis. Dėl sumanaus dizaino galima sujungti bet kokį plokščių skaičių. Ribojantis veiksnys yra išorinis korpusas. Spausdintinės plokštės gali būti sukrautos lygiagrečiai arba sujungtos 90° kampu. Taip pat įmanomi „Wire-to-Board“ sprendimai. Kadangi komponentų tankis ir duomenų perdavimo greitis nuolat didėja, „mezzanine“ plokštės yra idealus būdas esamas sistemas pigiai ir lanksčiai išplėsti. Naudojant „Board-to-Board“ jungtis, modulius galima lengvai keisti. Kompiuterių ekonomiškumas padidinamas užtikrinant maksimalų projektavimo lankstumą. Tokiu būdu pagrindinę plokštę galima aprūpinti įvairių funkcijų papildomomis plokštėmis.
„Board-to-Board“ jungtys užtikrina maksimalų lankstumą jungiant ir atjungiant spausdintines plokštes. Pagrindinė jų užduotis – perduoti signalus ir sroves. Paprastai „Board-to-Board“ jungčių porą sudaro kontaktų juosta ir spyruoklinė juosta. Aukštą mūsų „ept“ jungčių kokybę užtikrina, be kita ko, idealus abiejų jungties dalių suderinimas tarpusavyje. Išsamios žinios apie kontaktų geometriją, kontaktų medžiagą ir kontaktų dangą, taip pat izoliacinio korpuso geometriją ir medžiagą, užtikrinančias optimalius oro tarpus ir šliaužimo atstumus, daro „ept“ jungtis jūsų patikimu partneriu. Automatizuotas apdorojimas dėl puikios koplanariškumo savybės yra savaime suprantamas dalykas.
Kaip jau minėta, naudojant jungčių poras, plokštės gali būti lengvai ir maksimaliai patikimai sujungtos tarpusavyje. Tai atveria galimybę išplėsti pagrindinę plokštę papildomomis plokštėmis. Dėl sumanaus dizaino galima sujungti bet kokį plokščių skaičių. Ribojantis veiksnys yra išorinis korpusas. Spausdintinės plokštės gali būti sukrautos lygiagrečiai arba sujungtos 90° kampu. Taip pat įmanomi „Wire-to-Board“ sprendimai. Kadangi komponentų tankis ir duomenų perdavimo greitis nuolat didėja, „mezzanine“ plokštės yra idealus būdas esamas sistemas pigiai ir lanksčiai išplėsti. Naudojant „Board-to-Board“ jungtis, modulius galima lengvai keisti. Kompiuterių ekonomiškumas padidinamas užtikrinant maksimalų projektavimo lankstumą. Tokiu būdu pagrindinę plokštę galima aprūpinti įvairių funkcijų papildomomis plokštėmis.
