Kaip montuojami EC.8 tiesioginiai jungiamieji elementai?
Tiesioginio sujungimo jungtys gaminamos naudojant paviršinio montavimo technologiją (SMT). Lydymas atliekamas tiesiai ant spausdintinės plokštės.
Jungtys su 20–140 išvadų tiekiamos rinkos standartus atitinkančiose „Tape and Reel“ pakuotėse; tai leidžia jas montuoti visiškai automatizuotu „Pick-and-Place“ būdu.
160–200 kontaktų jungtys standartiniu būdu pakuojamos į dėžutes, tačiau pagal užsakymą galima ir „Tape and Reel“ pakuotė. Tačiau šiai pakuotei naudojama platesnė juosta, kuri yra mažiau paplitusi.
Pagal kokią specifikaciją / kokį išdėstymą turi būti pagaminta plokštė?

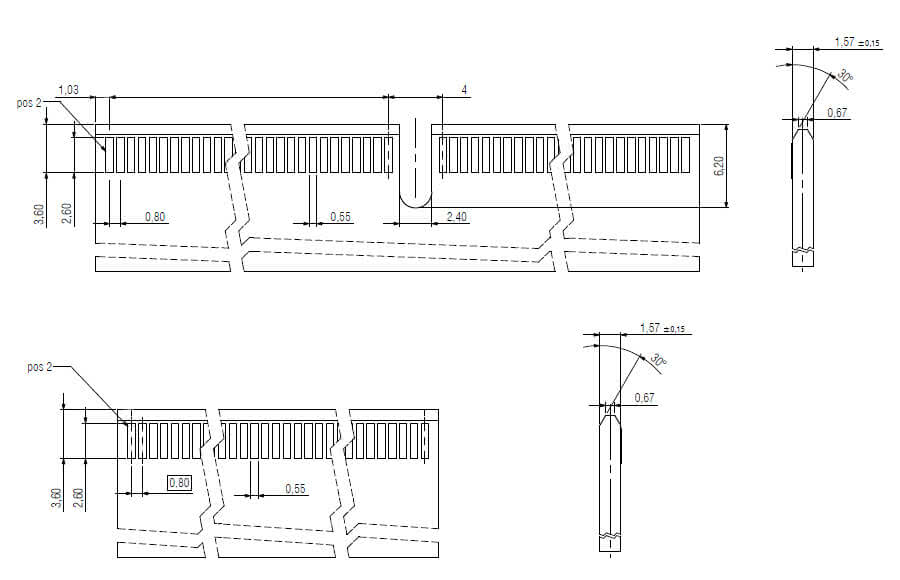

Plokštės nuolydžius ir matmenis rasite žemiau pateiktame brėžinyje. Auksiniams kontaktiniams taškams rekomenduojame naudoti kietąjį auksą. Daugiau informacijos rasite produkto brėžinyje.
Kodėl reikėtų naudoti tiesioginio sujungimo jungčių sistemą?
Naudojant tiesioginio sujungimo sistemas galima pasiekti didelius duomenų perdavimo greičius. Palyginti su dviejų dalių jungčių sistemomis, čia nėra antrojo jungties elemento neigiamo poveikio signalui. Tai visų pirma lemia sumažėjęs kontaktų skaičius, mažiau laidininko skerspjūvio pokyčių ir su tuo susiję mažesni signalo krypties pokyčiai.
Taigi net ir esant mažam užimamam plotui galima pasiekti aukštą našumą. Be to, palyginti su dviejų dalių jungčių sistemomis, sumažėja pralaidumo varža, o tai lemia didesnį srovės pralaidumą.
Ar jungčių sistema EC.8 suderinama su įprastomis papildomų plokščių specifikacijomis?
EC.8 jungčių sistema pritaikyta 1,60 mm storio papildomoms plokštėms. Jei kontaktų skaičius yra 80 ar daugiau, įmontuojamas fiksatorius, kuris padeda išvengti netinkamo sujungimo. 60 kontaktų versijoje šis fiksatorius gali būti neprivalomas.
EC.8 jungčių sistema atitinka įprastus rinkos standartus ir yra suderinama su plačiai paplitusiomis plokštėmis.
Kokioms reikmėms naudojami EC.8 tiesioginio sujungimo jungtys?
Dėl savo universalumo EC.8 tiesioginio sujungimo jungtys randą įvairiausių pritaikymų daugelyje pramonės šakų. Pavyzdžiui, automatikos technologijų ir IoT įrenginių srityje jos yra ypač naudingos dėl mažo žingsnio ir didelių duomenų perdavimo spartų.
Kokį poslinkį EC.8 tiesioginio sujungimo jungtys gali toleruoti jungiant papildomą plokštę?
Leidžiamas iki 5° kampinis nuokrypis išilgine ir skersine kryptimis. Leidžiamas
0,7 mm nuokrypis statmenai ir 0,6 mm nuokrypis lygiagrečiai su kištuko išilgine ašimi.
Kokiu greičiu galima perduoti duomenis?
Duomenų perdavimo sparta siekia 28 Gbit/s. Toliau pateiktoje diagramoje parodyta įterpimo slopinimo kreivė priklausomai nuo dažnio.
Kokios srovės gali būti perduodamos?
140 kontaktų jungtis perduoda iki 3,2 A esant 20 °C aplinkos temperatūrai. Norėdami gauti išsamesnės informacijos, susisiekite su mumis el. paštu sales@ept.de
Ar EC.8 jungtys yra „UL recognized“ komponentai?
Taip, „ept“ gaminami EC.8 jungtys yra UL pripažintos sudedamosios dalys JAV ir Kanadoje.
Ar EC.8 jungtys atitinka RoHS reikalavimus?
RoHS (Restriction of the use of certain Hazardous Substances) – tai direktyva, kuria ribojamas tam tikrų pavojingų medžiagų naudojimas elektros ir elektronikos įrangoje.
Patvirtiname, kad „ept“ gaminami EC.8 jungtys atitinka RoHS 2011/65/ES reikalavimus, kaip nurodyta RoHS patvirtinime. Daugiau informacijos rasite skyriuje „RoHS ir REACH“
