Plokščių jungtys, skirtos pramoniniams jutikliams ir kamerų sistemoms
Miniatiūrizacija, didelės spartos duomenų perdavimas ir patvarumas: dabartinės pramoninės automatizacijos tendencijos kelia vis didesnius reikalavimus jutikliams ir kamerų sistemoms, taip pat jų sudedamosioms dalims. Todėl renkantis tinkamą jungtį reikia atsižvelgti į įvairius kriterijus, priklausomai nuo taikymo srities.
Naujausios tendencijos jutiklių ir kamerų technologijų srityje
Vis stiprėjanti modulinės konstrukcijos tendencija ir „Pramonė 4.0“ tema daro didelę įtaką šiuolaikinei jutiklių ir kamerų technikai. Šiandien jutikliai dažniausiai konstruojami modulinio tipo, siekiant sutaupyti plėtros ir produkto įgyvendinimo išlaidų. Korpusai yra standartizuoti, o jutiklio funkcionalumą apibrėžia elektronika. Kintamosios spausdintinės plokštės gali būti individualiai derinamos naudojant kampines arba mezonino jungtis (1 pav.). Standartizuota konstrukcija (tipas) suteikia vartotojui privalumų dėl vienodo tvarkymo montuojant, paleidžiant ir naudojant jutiklį.
Be to, pramoninei automatizacijai skirti jutikliai ir kamerų sistemos tampa vis protingesnės. Todėl, be pačios matavimo reikšmių registravimo, į prietaisus integruojamos atitinkamos papildomos funkcijos:
Be to, pramoninei automatizacijai skirti jutikliai ir kamerų sistemos tampa vis protingesnės. Todėl, be pačios matavimo reikšmių registravimo, į prietaisus integruojamos atitinkamos papildomos funkcijos:
- Išplėstos diagnostikos funkcijos, skirtos jutiklių tarnavimo laikui stebėti ir gedimams nustatyti;
- jutiklio parametrų
- nustatymas; nuotolinė
- priežiūra; ryšys tarp jutiklio ir debesies bei magistralės arba „IO-Link“ funkcijų integravimas
Reikalavimai šiuolaikiniams jutikliams ir kamerų sistemoms
Atsižvelgiant į šias tendencijas, šiuolaikiniai jutikliai ir kamerų sistemos turi atitikti tam tikrus reikalavimus, kurie, žinoma, toliau daro įtaką ir montuojamiems jungikliams (jungtis):
- Aukštas miniatiūrizacijos laipsnis
- , patikimas didelės spartos duomenų perdavimas
- , geras elektromagnetinis suderinamumas (EMS)
- , apsauga nuo nepalankių atmosferos sąlygų
- , išskirtinis patvarumas
Nemokama ataskaita apie jutiklių technologijas
Jei norite sužinoti daugiau apie reikalavimus, keliamus šiuolaikiniams jutikliams ir kamerų sistemoms, bei apie tinkamo jungties pasirinkimą, mielai atsiųsime Jums mūsų nemokamą informacinį dokumentą:
Tinkamo jungties pasirinkimas
Ypač atšiaurioms aplinkos sąlygoms yra veikiami, pavyzdžiui, jutikliai ir kamerų sistemos, naudojamos šalia mašinų. Nors elektronika gali būti apsaugota nuo šių išorinių veiksnių naudojant „užliejimas“ technologiją, tam taip pat reikalingas atitinkamas su „užliejimas“ suderinamas jungčių sprendimas. Paprastiems jungikliams („jungtis“) tai dažnai kelia problemų, nes visų pirma pažeidžiama jungimo sritis („sujungimo zona“) turi būti apsaugota nuo užpildymo masės („užliejimo kompaundas“), o dažnai naudojama spyruoklinė-peiliuko tipo kontaktų technologija nesuteikia reikiamo IP apsaugos laipsnis šių medžiagų atžvilgiu.

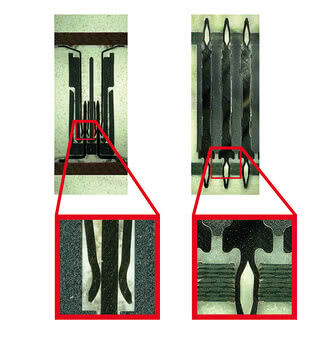

Siekiant vis dėlto užtikrinti reikiamą patikimumą, verta rinktis vientisą jungties sprendimą, t. y. jungiklį („jungtis“), kuriame nėra tradicinės jungimo srities („sujungimo zona“). Tai leidžia sukurti patvarų ir tvirtą jungties sprendimą, užtikrinantį, kad „užliejimo kompaundas“ nepatektų į kontaktinę zoną (2 pav.).
Taikymo srityse, kuriose keliami ypatingi reikalavimai jungties tvirtumui, taip pat rekomenduojama milijardus kartų patikrinta spausdintinių plokščių jungtis, naudojant abipuses press-fit zonas. Naudojant tik vieną komponentą užtikrinamas tiek mechaninis, tiek elektrinis sujungimas. Taip pat galima išvengti sudėtingų litavimo darbų ar brangių kabelių sprendimų ir taip sutaupyti iki 50 procentų išlaidų. Dėl sujungimo zonos pašalinimo ir „press-fit technologija“ technologijos derinimo jungtis (jungtis) gali atlaikyti net 50–200 g smūgines apkrovas be kontakto nutrūkis.
Siekiant vis dėlto užtikrinti reikiamą patikimumą, verta rinktis vientisą jungties sprendimą, t. y. jungiklį („jungtis“), kuriame nėra tradicinės jungimo srities („sujungimo zona“). Tai leidžia sukurti patvarų ir tvirtą jungties sprendimą, užtikrinantį, kad „užliejimo kompaundas“ nepatektų į kontaktinę zoną (2 pav.).
Taikymo srityse, kuriose keliami ypatingi reikalavimai jungties tvirtumui, taip pat rekomenduojama milijardus kartų patikrinta spausdintinių plokščių jungtis, naudojant abipuses press-fit zonas. Naudojant tik vieną komponentą užtikrinamas tiek mechaninis, tiek elektrinis sujungimas. Taip pat galima išvengti sudėtingų litavimo darbų ar brangių kabelių sprendimų ir taip sutaupyti iki 50 procentų išlaidų. Dėl sujungimo zonos pašalinimo ir „press-fit technologija“ technologijos derinimo jungtis (jungtis) gali atlaikyti net 50–200 g smūgines apkrovas be kontakto nutrūkis.
Individualūs internetiniai seminarai
Reikia išsamių žinių, kaip pasirinkti tinkamą jungčių technologiją pagal jūsų poreikius?
Tuomet susitarkite su mumis dėl nemokamo internetinio seminaro.
Mes suteiksime jums išsamų įžvalgą į įvairias jungčių technologijas ir ne tik perteiksime išsamias žinias, bet ir pateiksime naudingų patarimų iš vidaus.
Tuomet susitarkite su mumis dėl nemokamo internetinio seminaro.
Mes suteiksime jums išsamų įžvalgą į įvairias jungčių technologijas ir ne tik perteiksime išsamias žinias, bet ir pateiksime naudingų patarimų iš vidaus.
Tinkami jungikliai (jungtis) jutiklių ir kamerų sistemoms
„flexilinkb-t-b“
Mūsų jungtis „jungtis“ „flexilinkb-t-b“ tiksliai atitinka šiuos tvirtumo ir patikimumo reikalavimus, be to, ji yra prieinama naudojant patikrintą įspaudimo technologiją (press-fit technologija).
Daugiau informacijos apie produktą rasite čia:
„Flexilink“ »
Mūsų jungtis „jungtis“ „flexilinkb-t-b“ tiksliai atitinka šiuos tvirtumo ir patikimumo reikalavimus, be to, ji yra prieinama naudojant patikrintą įspaudimo technologiją (press-fit technologija).
Daugiau informacijos apie produktą rasite čia:
„Flexilink“ »
Tuo tarpu jutikliai, taip pat kamerų sistemos, didėjant našumui tampa vis kompaktiškesni. Čia reikalingas didelis greitis ir miniatiūrizacija. Aukšto našumo, miniatiūrizuotoms taikmenoms ypač tinka sprendimai, pagrįsti vietą taupančia „SMT“ technologija su 0,5–0,8 mm „žingsnis“ žingsniu.
„Colibri“

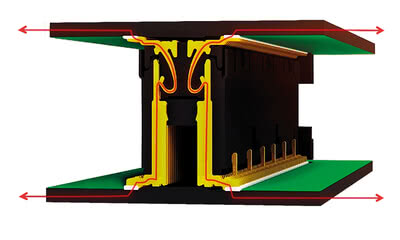

„ spausdintinės plokštės jungtis “ „Colibri“, turėdamas didelės spartos optimizuotą kontaktų dizainą, užtikrina greitą ir trukdžių neturintį signalų perdavimą nuo 10 Gbit/s. Be to, papildomai įsigyjama „ ekranavimas “ apsaugo nuo elektromagnetinių trukdžių.
Daugiau informacijos apie produktą rasite čia:
„Colibri“ »
„ spausdintinės plokštės jungtis “ „Colibri“, turėdamas didelės spartos optimizuotą kontaktų dizainą, užtikrina greitą ir trukdžių neturintį signalų perdavimą nuo 10 Gbit/s. Be to, papildomai įsigyjama „ ekranavimas “ apsaugo nuo elektromagnetinių trukdžių.
Daugiau informacijos apie produktą rasite čia:
„Colibri“ »

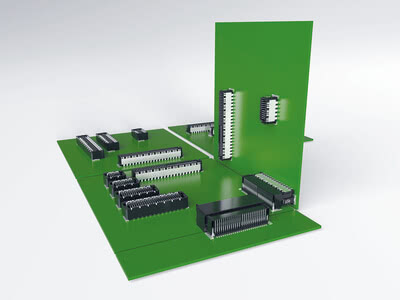

Kalbant apie išmaniuosius jutiklius ir kamerų sistemas, žinomi reikalavimai jungtims (jungtis) yra patvarumas, didelis greitis ir geras elektromagnetinis suderinamumas (EMS). Be to, rekomenduojama rinktis produktą, kuris dėl savo modulinės struktūros siūlo daugybę įvairių taikymo galimybių. Jei visi vienos produktų šeimos jungtys yra tarpusavyje suderinamos ir laisvai derinamos, galima išvengti sudėtingų patvirtinimo ciklų ir taip sutaupyti laiko bei išlaidų. Didelis keitimo lankstumas leidžia kūrėjams individualiai pritaikyti įvairius tipus, sukrovimo aukščius ir kontaktų skaičius pagal savo poreikius. Be to, jie gali rinktis iš ekranuotų ir neekranuotų, taip pat kampinių ir tiesių jungčių.
„Zero8“
„SMT-spausdintinės plokštės jungtis“ serijos „spausdintinės plokštės jungtis“ („spausdintinės plokštės jungtis“) patikimai sujungia spausdintines plokštes, užtikrindami duomenų perdavimo spartą iki 16 Gbit/s, ir atitinka visus minėtus reikalavimus.
Daugiau informacijos apie produktą rasite čia:
„Zero8“ »
„SMT-spausdintinės plokštės jungtis“ serijos „spausdintinės plokštės jungtis“ („spausdintinės plokštės jungtis“) patikimai sujungia spausdintines plokštes, užtikrindami duomenų perdavimo spartą iki 16 Gbit/s, ir atitinka visus minėtus reikalavimus.
Daugiau informacijos apie produktą rasite čia:
„Zero8“ »
