su maksimaliu mastelio keitimu!

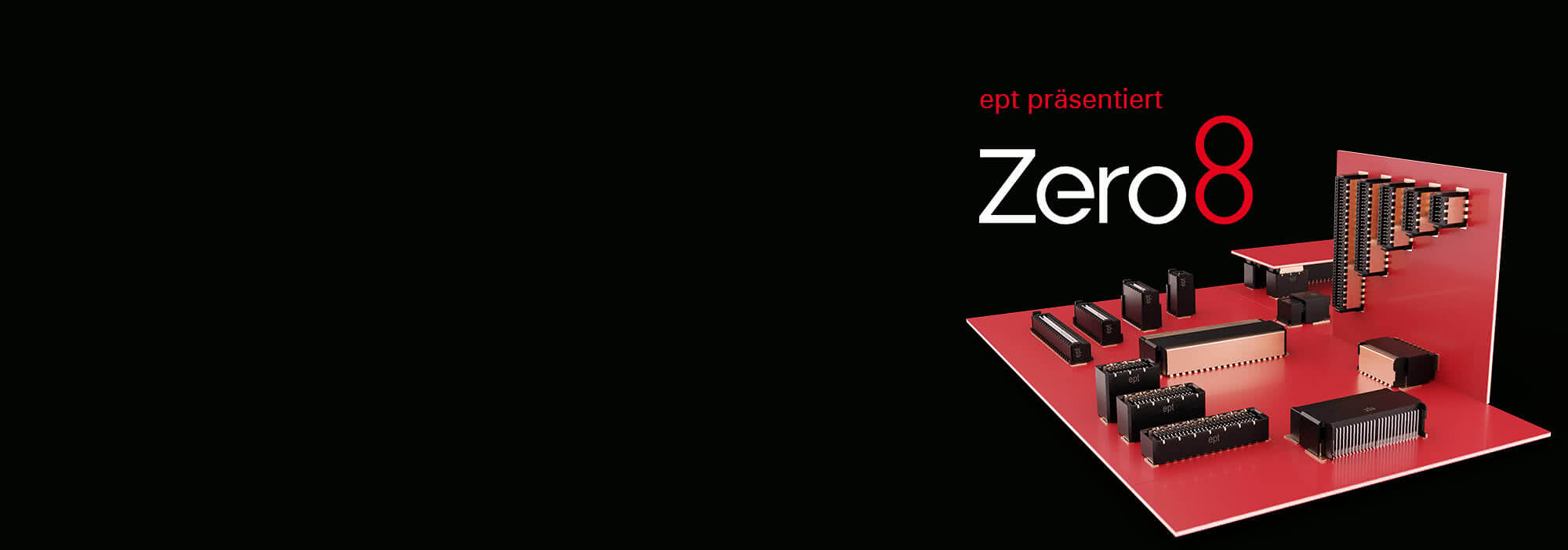

Atraskite 5 „Zero8“ produktų šeimos supergalias
Jau dabar galite mėgautis aukščiausiu efektyvumu, patikimu ryšiu, signalų apsauga, greičiu ir patvarumu.
„ept“ produktų šeima „Zero8“ buvo specialiai sukurta sudėtingoms pramoninėms reikmėms ir užtikrina aukščiausią mastelio keitimo galimybę: galite individualiai pritaikyti tipus, „sukrovimo aukštis“ ir kontaktų skaičių pagal savo poreikius. „Socket“ ir „Plug“ yra „low-profile“, „mid-profile“ ir „high-profile“ tipų, tiek tiesių, tiek kampinių versijų. Be to, „Plug“ yra prieinamas „x-high-profile“ versijoje, todėl „Zero8-jungtis“, dėka skirtingų aukščių, gali užtikrinti atstumus tarp plokščių nuo 6 iki 21 mm. Galite užsisakyti įvairų kontaktų skaičių nuo 12 iki 80.
Tačiau tai dar ne viskas. Taip pat galite pasirinkti ekraną. Ar abiejose jungčių poros pusėse turi būti ekranas, ar ne? O gal tik vienoje pusėje? Spręsti jums – visos „ekranavimas“ jungtys bet kuriuo atveju yra tarpusavyje suderinamos ir laisvai derinamos, nepriklausomai nuo to, ar turi ekraną, ar ne.
Tačiau tai dar ne viskas. Taip pat galite pasirinkti ekraną. Ar abiejose jungčių poros pusėse turi būti ekranas, ar ne? O gal tik vienoje pusėje? Spręsti jums – visos „ekranavimas“ jungtys bet kuriuo atveju yra tarpusavyje suderinamos ir laisvai derinamos, nepriklausomai nuo to, ar turi ekraną, ar ne.
Tvirta, dvipusė „ScaleX“ jungčių technologija atlaiko sudėtingas pramoninių taikymų sąlygas ir užtikrina patikimą kontaktą esant mechaninėms apkrovoms, pvz., smūgiams ir vibracijai. Be to, ji kompensuoja įrenginio pusės nuokrypius visomis kryptimis, kai jungtis yra įjungta. Dėl EMS ekranavimas signalai pramoninėje aplinkoje yra puikiai apsaugoti nuo išorinių veiksnių, o medžiagos savybės užtikrina iki 16 Gbit/s duomenų perdavimo sparta. Be to, „ept“ žengė dar vieną žingsnį į priekį, nes jungties geometrija buvo suprojektuota taip, kad kontaktai nebūtų pažeisti net ir netinkamai juos naudojant.
Supergalia: EFEKTYVUMAS
Erdvės taupymas naudojant 0,8 mm „žingsnis“
Visi „Zero8“ jungtys (jungtis) turi 0,8 mm kontaktų tarpusavio atstumą, išdėstytą erdvę taupančiu žingsnis, kad užimtų kuo mažiau vietos spausdintinėje plokštėje. Nepaisant mažo kirpimo briauna atstumo, kontaktai sujungiami ant lygaus paviršiaus, o ne ant šiurkštaus kirpimo briauna. Tai užtikrina žymiai didesnį kontaktų atsparumą dilimui, pvz., esant mikrojudesiams.
Kintamieji kontaktai nuo 12 iki 80
„Zero8“ yra prieinamas su 12, 20, 32, 52 arba 80 kontaktų, užtikrinančių didžiausią galimą lankstumą jūsų taikymui. Jungtis yra dvieilė, pvz., 12-polinėje jungtyje vienoje eilėje yra 6 kontaktai. Prireikus taip pat galima pagaminti variantus su specialiu kontaktų skaičius, pavyzdžiui, didesniems oro ir nuotėkio keliams.
Galima rinktis ekranuotus ir neekranuotas variantus
Taip pat galite pasirinkti ekraną! Ar abiejose jungčių poros pusėse turi būti ekranas, ar ne? O gal net tik vienoje pusėje? Sprendimas priklauso jums – visos „Zero8“ jungtys bet kuriuo atveju yra tarpusavyje suderinamos ir laisvai derinamos, nepriklausomai nuo to, ar ekranavimas, ar ne. Ekranuotų tipų atveju lituojamosios išvados yra po jungtimi, o neekranuotų tipų – šonuose, kad gamybos procese būtų galima atlikti AOI patikrinimą.

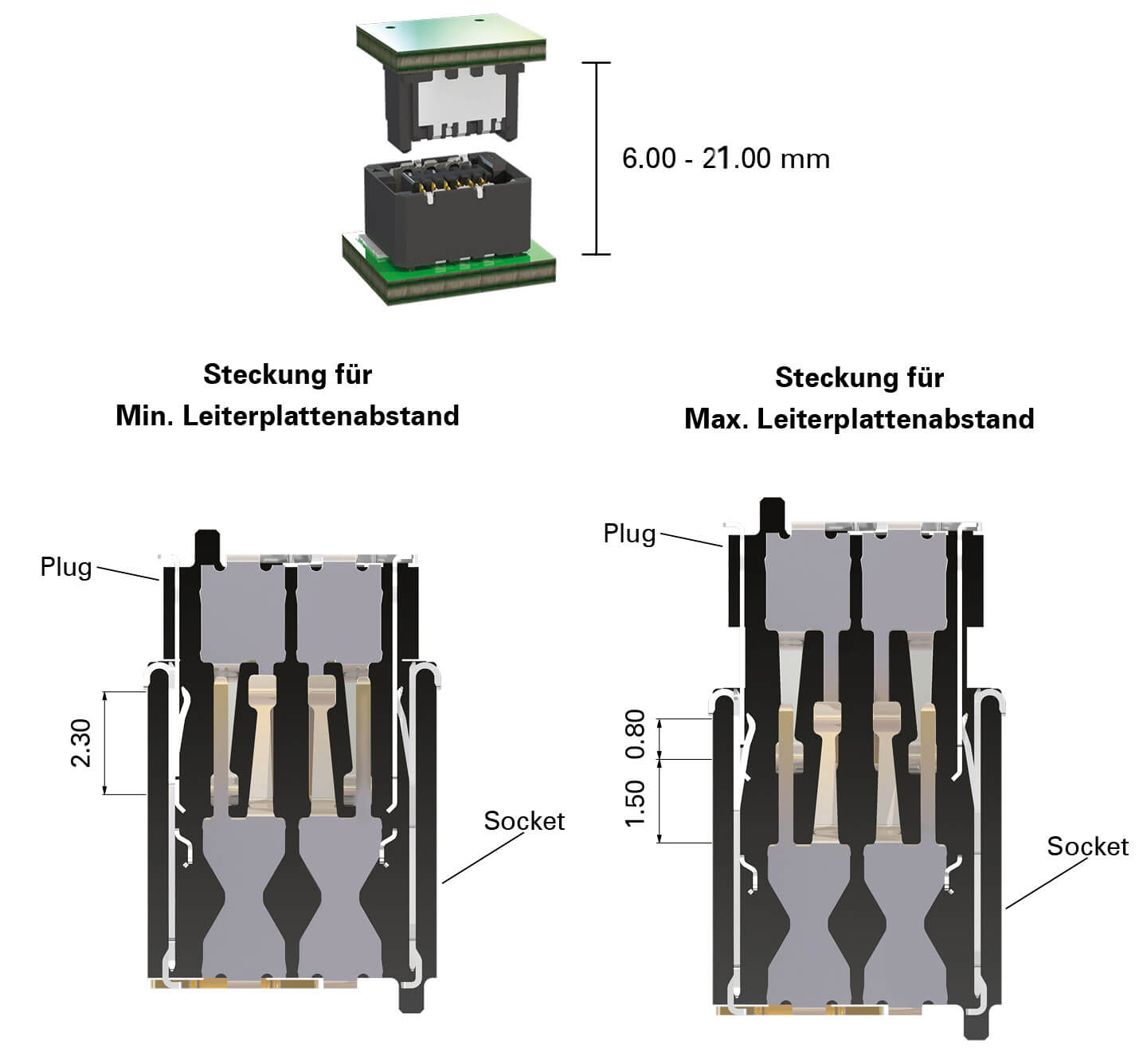

Kraunamųjų sluoksnių storis nuo 6 iki 21 mm
Naudojant tiesias konstrukcijas „low“, „mid“ ir „high“, galima užtikrinti bet kokį atstumą tarp plokščių nuo 6 iki 21 mm. Įkišus iki galo pasiekiamas mažiausias galimas atstumas tarp plokščių (atstumas tarp plokščių). „Plug“ ir „Socket“ galima įkišti kintamai 1,5 mm diapazone, kad būtų pasiektas didžiausias galimas atstumas tarp plokščių. Likę 0,8 mm užtikrina saugų kontaktą (efektyvusis sujungimo ilgis).
Kampuotos konstrukcijos, skirtos naudoti 90°–180° kampu
Dėl kampinės konstrukcijos („tipas“), derinamos su tiesia konstrukcija, spausdintines plokštes galima išdėstyti 90° kampu viena kitos atžvilgiu, pvz., „užpakalinė plokštė“ su dukterinėmis plokštėmis. Derinant dvi kampines konstrukcijas, galima išdėstyti dvi spausdintines plokštes viena šalia kitos 180 laipsnių kampu. Visi šie gaminiai gali būti tiek ekrgeschirmti (ekranuotas), tiek neekranuoti (neekranuotas), o kontaktų skaičius gali būti 12, 20, 32, 52 arba 80, užtikrinant maksimalų lankstumą jūsų taikymui.
Kurkite savo sprendimus maksimaliai efektyviai. „Zero8“ savo funkcijomis užtikrina, kad jūs greičiau pasieksite tikslą ir tuo pačiu pasinaudosite milžinišku variantų įvairove. Yra prieinami netgi kampiniai tipai, skirti 90° ir 180° taikymams.
Nemokama techninė ataskaita „Highspeed“ ir „EMS“ »
Užsisakykite nemokamą pavyzdžių dėžutę »
Daugiau informacijos rasite čia.
Nemokama techninė ataskaita „Highspeed“ ir „EMS“ »
Užsisakykite nemokamą pavyzdžių dėžutę »
Daugiau informacijos rasite čia.
Supergalia: SAUGUS KONTAKTAS
Novatoriška „ScaleX“ kontaktų sistema
„ScaleX“ – šis prekės ženklas reiškia patikimą kontaktų technologiją kintamo mastelio jungčių sistemoje. Ji buvo specialiai sukurta siekiant suderinti, viena vertus, aukštą mechaninį patvarumą, o kita vertus, išskirtines aukšto dažnio savybes. Toks suderinamumas yra unikalus spausdintinių plokščių jungčių pasaulyje.jungtis.
Dvi kontaktinės plokštelės kiekvienam kaiščiui
Kiekviena kontaktų pora susideda iš dviejų peiliškų ir dviejų lizdinių kontaktų. Šis dubliavimas užtikrina ne tik aukščiausią kontaktų patikimumą, ypač sudėtingomis sąlygomis, pavyzdžiui, esant smūgiams ir vibracijai, bet ir išskirtinį ilgaamžiškumą bei patikimumą jūsų taikymo srityje. Be to, visi kontaktiniai jungimai yra išdėstyti ant lygios kontaktų paviršiaus pusės, o ne ant šiurkščios „kirpimo briauna“, kaip daugelio kitų miniatiūrinių jungčių atveju.
Atsparus smūgiams ir vibracijai
Visų kontaktų dubliavimas bei kontaktų sujungimas tik ant lygaus, valcuoto paviršiaus užtikrina ypač aukštą atsparumą smūgiams ir vibracijai. „Zero8“ jungtis buvo išsamiai išbandyti ir sertifikuoti pagal IEC 60512 standartą. Mielai pateiksime Jums išsamias bandymų ataskaitas.
Didelis „efektyvusis sujungimo ilgis“
Kiekviena įkišta „Socket“ ir „Plug“ kontaktų pora turi ne mažesnį kaip 0,8 mm įkišimo sritį, t. y. tai atitinka atstumą nuo kontaktavimo taško iki kontakto viršūnės, t. y. taško, kuriame kontaktas nebebūtų užtikrintas. Ši ne mažesnė kaip 0,8 mm įkišimo sritis užtikrina atitinkamai aukštą tolerancijų kompensavimas ir taip garantuoja didžiausią saugumą bet kokioje taikymo srityje. Įkišant „Plug“ į „Socket“ iki galo, perkišimo sritis padidėja iki 2,3 mm vienai kontaktų porai.
Išlaiko ne mažiau kaip 500 „sujungimo ciklas“
„Zero8“ kontaktų konstrukcija užtikrina patikimą jungtį net po 500 jungimo ciklų (sujungimo ciklas), net esant temperatūros svyravimams ir kenksmingų dujų poveikiui. Net jei kontaktai nėra sujungiami 500 kartų, jungimo ciklai yra tinkamas kriterijus, leidžiantis įvertinti, kiek jungtys (jungtis) išlieka funkcionalios esant daugkartiniams temperatūros svyravimams ar vibracijai („fretting corrosion“).
Tai taip pat jus sužavės – „jungtis“ „Zero8“ serija įtikina savo novatoriška „ScaleX“ technologija. Tvirta ir dvipusė, ji atlaiko sudėtingas pramoninių taikymų sąlygas ir užtikrina patikimą kontaktą. Ir tai net esant ekstremalioms aplinkos sąlygoms bei mechaninėms apkrovoms, tokioms kaip smūgiai ir vibracija.
Nemokama techninė ataskaita apie patvarumą »
Užsisakykite nemokamą pavyzdžių dėžutę »
Daugiau informacijos rasite čia.
Nemokama techninė ataskaita apie patvarumą »
Užsisakykite nemokamą pavyzdžių dėžutę »
Daugiau informacijos rasite čia.

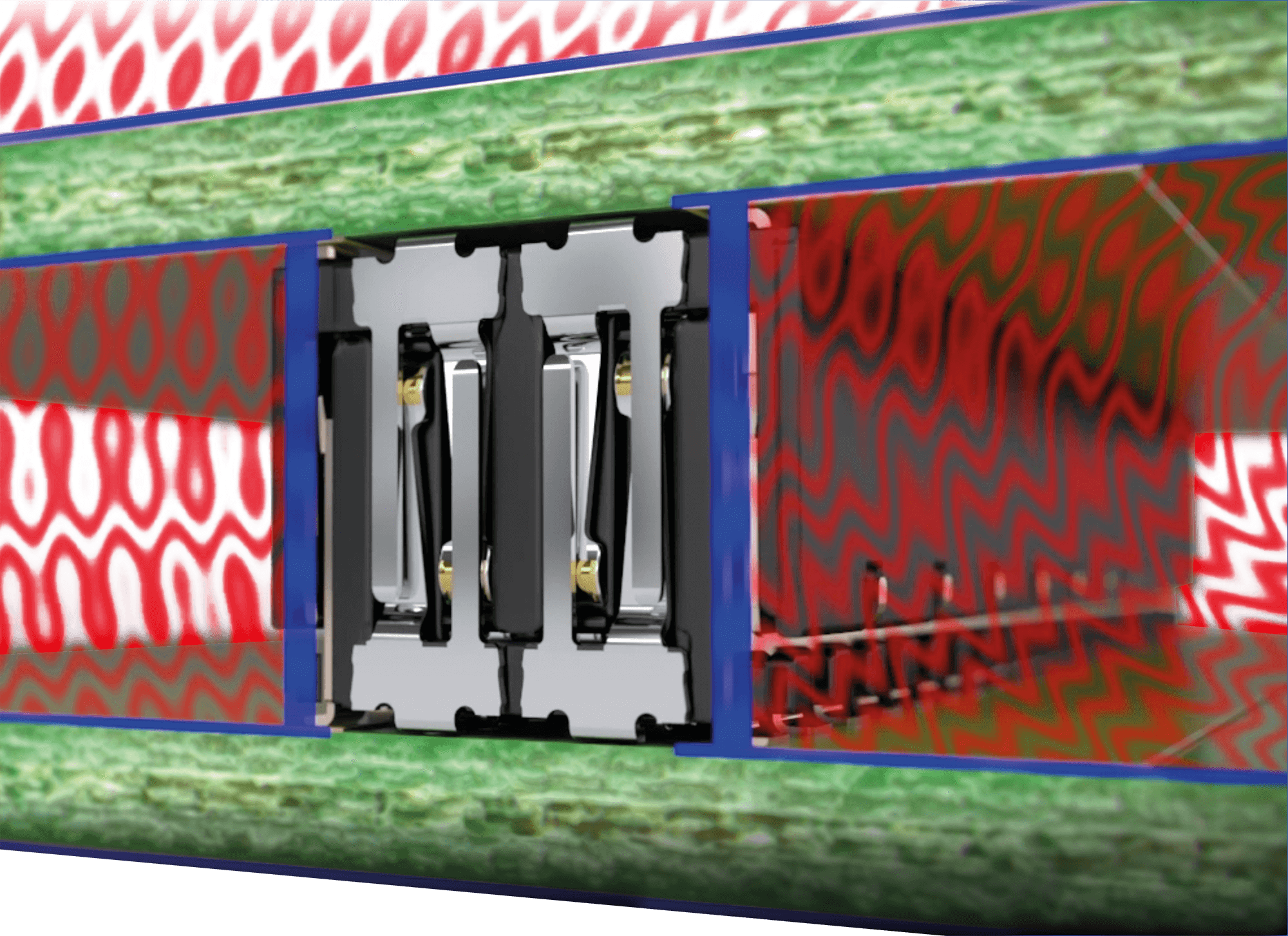

Supergalia: SIGNALŲ APSAUGA
Naujai sukurta EMS ekranavimo koncepcija
Kuriant „Zero8“, buvo atsižvelgta į abipusį ekravimą (ekranavimas). Tai užtikrina trukdžių neturintį duomenų perdavimą, kurio reikia daugelyje taikymų, pvz., „Industry 4.0“ ar „IoT“. Naudojama ekravimo medžiaga ypač tinka aukštiems elektromagnetinis suderinamumas reikalavimams.
Optimalus trikdžių srovių išvedimas
Ekranavimo plokštelės yra didelio ploto ir su nedaug pertraukų, o tai užtikrina maksimalų apsaugos efektą. Be to, didelis ekranavimo plokštelės kontaktų su spausdintine plokšte skaičius leidžia optimaliai nukreipti trikdžių sroves. Pavyzdžiui, 20 kontaktų jungtyje (jungtis) 8 mm ilgio ekranavimo plokštelės (ekranavimo plokštelė) atkarpoje yra iš viso 5 litavimo jungtys su spausdintine plokšte.
Maksimali abipusis induktyvumas: 10 pikohenrių
Atlikus išsamius bandymus specializuotoje laboratorijoje, elektrinio ir magnetinio lauko stiprumo poveikis buvo iš pradžių imituotas, o vėliau patikrintas eksperimentiniais bandymais. Gauti rezultatai yra itin geri ir, prireikus, gali būti pateikti. Vienas iš svarbiausių matavimo rezultatų – naudojant „Zero8“ jungtis pavyko pasiekti maksimalią 10 pH „abipusis induktyvumas“ vertę.
Alternatyviai – ir be „ekranavimas“
Taip pat galite pasirinkti ekraną! Ar abiejose jungčių poros pusėse turi būti ekranas, ar ne? O gal net tik vienoje pusėje? Sprendimas priklauso jums – visos „Zero8“ jungtys bet kuriuo atveju yra tarpusavyje suderinamos ir laisvai derinamos, nepriklausomai nuo to, ar ekranavimas, ar ne. Ekranuotų tipų atveju lituojamosios išvados yra po jungtimi, o neekranuotų tipų – šonuose, kad gamybos procese būtų galima atlikti AOI patikrinimą.
Naujai sukurta „Zero8“ jungčių (jungtis) dvipusė ekranavimo koncepcija garantuoja trukdžių neturintį didelės spartos duomenų perdavimą pramoninėje aplinkoje. Naudojama ekranavimo medžiaga ypač tinka komponentams, kuriems keliami aukšti elektromagnetinis suderinamumas reikalavimai, ir garantuoja, kad jungties abipusis induktyvumas vertė neviršys 10 pikohenrių.
Nemokama techninė ataskaita „Didelė sparta ir EMS“ »
Užsisakykite nemokamą pavyzdžių rinkinį »
Daugiau informacijos rasite čia.
Nemokama techninė ataskaita „Didelė sparta ir EMS“ »
Užsisakykite nemokamą pavyzdžių rinkinį »
Daugiau informacijos rasite čia.

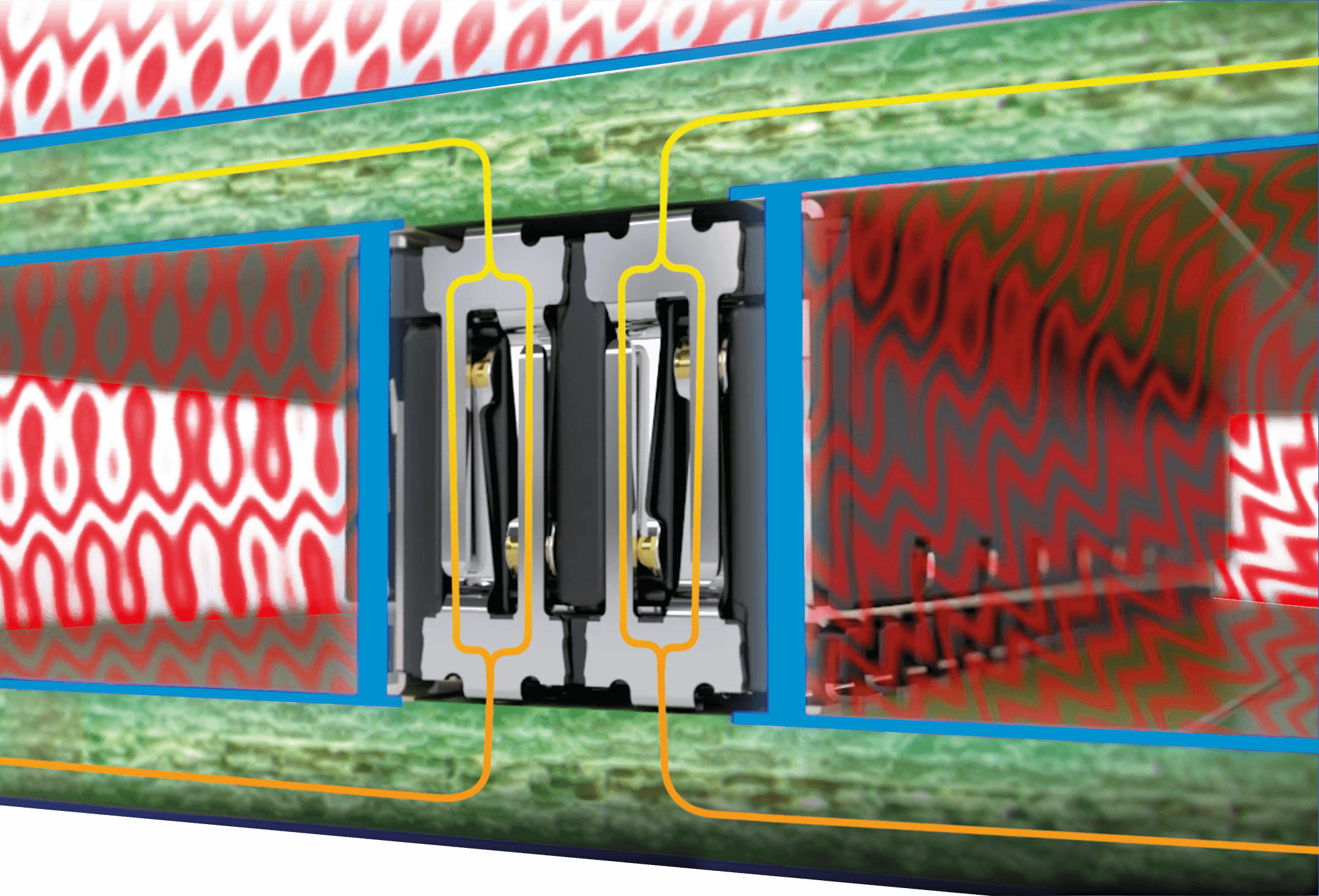

Supergalia: GREITIS
Tinka PCIe 4.0 ir pramoniniam Ethernet
„Zero8“ jungtys (jungtis) atitinka „PCI Express Gen. 4“ bei „Industrial Ethernet“ specifikacijų reikalavimus, kurie yra būtini daugelyje taikymų, pvz., „Industrie 4.0“ ar „IoT“. Be įterpimo slopinimo (įterpties nuostoliai), „Zero8“ pasižymi labai geromis savybėmis atgalinio srauto slopinimo (atspindžio nuostoliai) ir kryžminio trikdžio (perėjimo trukdžiai) atžvilgiu.
Aukšto dažnio signalų perdavimas 16 Gbit/s +
„Zero8“ jungtys (jungtis) puikiai tinka taikymams, kuriuose duomenų perdavimo sparta (duomenų perdavimo sparta) siekia iki 16 Gbit/s. Dėl labai gerų savybių, susijusių su įterpimo slopinimu (įterpties nuostoliai), „Zero8“ galima naudoti netgi taikymams, kuriuose duomenų perdavimo sparta siekia iki 25 Gbit/s. Šis išskirtinis tinkamumas derinamas su itin tvirta ir atspari kontaktų sistema, skirta sudėtingoms aplinkos sąlygoms, pavyzdžiui, smūgiams, vibracijai ar kenksmingoms dujoms. Šis derinys yra unikalus.
Papildoma signalų apsauga naudojant „ekranavimas“
Dvipusė ekranavimo koncepcija užtikrina trukdžių netrikdomą didelės spartos duomenų perdavimą pramoninėje aplinkoje. Ji patikimai nukreipia trukdžių sroves per daugkartinius kontaktus abiejose spausdintinėse plokštėse. Ekranavimo koncepcija, viena vertus, apsaugo jungtį („jungtis“) nuo elektromagnetinio poveikio (trukdžių slopintuvas), bet taip pat ir gretimus komponentus, jei jungtis veikia kaip trukdžių šaltinis.
Si modeliai
„Zero8“ buvo išsamiai imituotas, atsižvelgiant į jo radijo dažnių savybes, o vėliau išbandytas bandymų metu. Jūsų reikmėms pateikiami išsamūs bandymų ataskaitos bei SI modeliai imitavimui.
„HighSpeed“ yra „ept“ „Zero8“ produktų šeimos stebuklinga formulė. Simuliacijos su „jungtis“ sistema „Zero8“ esant 16 Gbit/s greičiui rodo puikų signalo vientisumą (signalo vientisumas) ir todėl yra idealiai pritaikytos „PCIe 4.0“ ir „Industrial Ethernet“ technologijoms. Mes mielai pateiksime „S parametras“ jūsų taikymo simuliacijoms.
Nemokama techninė ataskaita „Highspeed“ ir „EMS“ »
Užsisakykite nemokamą pavyzdžių rinkinį »
Daugiau informacijos rasite čia.
Nemokama techninė ataskaita „Highspeed“ ir „EMS“ »
Užsisakykite nemokamą pavyzdžių rinkinį »
Daugiau informacijos rasite čia.
Supergalia: TVIRTUMAS
Visų kontaktų apsauga
„Zero8“ buvo suprojektuotas taip, kad kontaktai nebūtų pažeisti net ir netinkamai juos naudojant. Kontaktai yra paslėpti izoliaciniame korpuse (izoliacinis korpusas) ir taip optimaliai apsaugoti nuo galimų mechaninių poveikių, pvz., prisilietimo. Tai užtikrina didžiausią įmanomą saugumą jūsų taikymui.
„apsauga nuo pasukimo“ jungiant
Į izoliacinį korpusą (izoliacinis korpusas) įmontuota poliarizacija (poliarizacija) užkerta kelią netinkamam sujungimui dėl jungčių (jungtis) pasisukimo. Tai reiškia, kad kištukas (Plug) ir lizdas (Socket) gali būti sujungti tik tada, kai jie yra nukreipti nustatyta kryptimi. Be to, aiškiai išreikšti kreipiamieji elementai izoliaciniame korpuse užtikrina saugų sujungimą.
Mechaninis apkrovos sumažinimas naudojant du „Board Lock“ fiksatorius
Dvi „board locks“ detalės kiekvienam jungikliui („jungtis“) yra prilituojamos prie spausdintinės plokštės ir užtikrina mechaninį signalinių kontaktų apsaugą. Tai užkerta kelią signalinių kontaktų atitrūkimui nuo litavimo vietos („litavimo vieta“), kai „Plug“ ir „Socket“ jungtys yra atjungiamos viena nuo kitos.
Išlyginimas iki 0,7 mm montavimo metu
Įvedimo nuožulės „izoliacinis korpusas“ kraštuose leidžia „Plug“ ir „Socket“ jungiantis kompensuoti iki 0,7 mm nuokrypį. Peiliukai ir lizdiniai kontaktai jungiantis suvedami taip, kad būtų užtikrintas patikimas kontaktų sujungimas ir išvengta vadinamojo „įkišimo atgal“.
Didelis „tolerancijų kompensavimas“ veikimo metu
Prijungus jungtį, „Socket“ ir „Plug“ gali toleruoti tarpusavio poslinkį iki 0,4 mm. Tai suteikia didelę laisvę vertinant tolerancijas jūsų taikymuose. Be to, tai suteikia galimybę vienoje spausdintoje plokštėje išdėstyti keletą jungčių porų, neprarandant kontaktų patikimumo.
Jei visos šios puikios savybės dar papildomos didžiuliu patvarumu, tai yra „Zero8“ iš „ept“. Nesvarbu, ar tai būtų sumanus apsaugos nuo pasisukimo mechanizmas („apsauga nuo pasukimo“) jungiant, ar nuokrypio kompensavimas iki 0,7 mm montavimo metu – „Zero8“ laikosi savo pažadų.
