„ept“ jungtys pagal naują PICMG® specifikaciją
„ept“ jungtis „Zero8“ atrinkta pagal naują PICMG® specifikaciją
Rinkos tyrimai rodo, kad moduliniai pramoniniai kompiuteriai yra labai paklausūs, o jų paklausa ir toliau augs. Dėl šios priežasties PICMG® darbo grupė, vadinama „ModBlox7“, susitarė dėl naujo, visų gamintojų pripažįstamo standarto, skirto sujungti modulius, kurie dažniausiai naudojami autobusų ir geležinkelių technikoje.
„ModBlox7“ tikslai

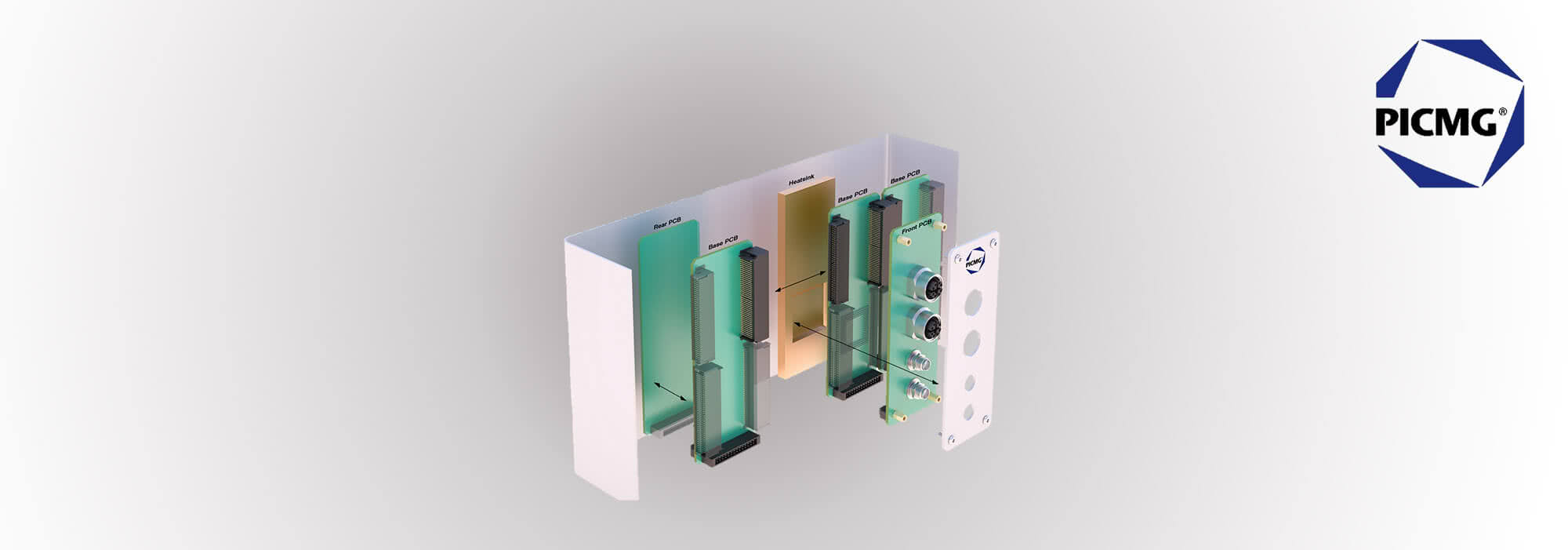

„ModBlox7“ apibrėžia modulinio „Box-PC“ pagrindines specifikacijas, kurį sudaro įvairūs funkciniai moduliai, tokie kaip procesorius, maitinimo šaltinis ir įvesties/išvesties įrenginiai. Šis naujas, įvairių gamintojų standartas leidžia vartotojams, naudodami tarpusavyje suderinamus funkcinius modulius, kurti platų įrenginių derinių spektrą modulinės konstrukcijos pagrindu. PICMG® taip pat siekė sumažinti išlaidas ir skatinti tvarumą.
Naujos specifikacijos apimtis
Naujoji PICMG® specifikacija apima tiek mechaninę dalį, tiek modulinės funkcijos blokus, tiek elektrinį sujungimą naudojant jungtis su iš anksto nustatytu kontaktų išdėstymu. Taigi, „Box-PC“ susideda iš korpuso, vieno ar dviejų maitinimo blokų bei vieno ar dviejų procesorių, kurių kiekvienas turi iki keturių PCI-Express ir iki aštuonių USB pagrįstų įvesties/išvesties jungčių. Kiekvienas modulis, priklausomai nuo bloko sudėtingumo, gali apimti iki trijų sukrautų spausdintinių plokščių. „Box-PC“ matmenys yra nustatyti pagal aukštį ir gylį. Priekinis plotis, priešingai, kinta priklausomai nuo vienetų skaičiaus. Šie savo ruožtu gali susidėti iš vieno ar kelių vadinamųjų 1,4 colio lizdų. Taigi dvylika lizdų gali būti išdėstyti vienas po kito iki maksimalaus 16,8 colių pločio.
Reikalavimai jungčiai
Kalbant apie modulinės įrangos konfigūracijos standartą, ypatingas dėmesys, žinoma, skiriamas atskirų modulių elektriniam ir mechaniniam sujungimui naudojant jungtis. Atsižvelgiant į „Box-PC“ naudojimo sąlygas, tai turėtų būti greitaeigis SMT jungtis, pasižymintis ne tik dideliu tvirtumu montavimo metu, bet ir dideliais tolerancijos parametrais eksploatacijos metu bei išskirtiniu atsparumu nepalankioms aplinkos sąlygoms. Kadangi kai kuriose taikymose būtina užtikrinti patikimumą naudojant papildomą jungtį, turi būti įmanoma vienu metu naudoti kelias jungtis ant vienos plokštės. Tai reikalauja didelio poslinkio kompensavimo jungiant ir tolerancijų eksploatacijos metu.
„Zero8“ – geriausias jungčių pasirinkimas

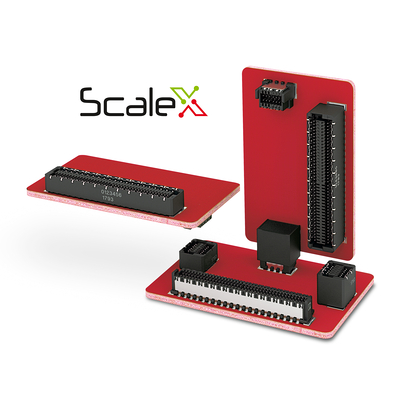

„ModBlox7“ komisija rado jungtį, atitinkančią įvairius reikalavimus, – tai jungčių gamintojo „ept“ modelis „Zero8“. Ši SMT jungtis, kurios žingsnis yra 0,8 mm, priklauso didelei produktų šeimai, kurią sudaro įvairių formų, aukščių ir polių skaičiaus modeliai, taip pat su pasirinktiniu EMC ekranu. Pagal „ModBlox7“ specifikaciją naudojamas kampinis 80 kontaktų variantas, leidžiantis horizontaliai sujungti gretimus įrenginius spausdintinėse plokštėse. Siekiant užtikrinti rezervą ir patikimumą, pagal specifikaciją leidžiama vienu metu naudoti du „Zero8“ jungiklius. Tai įmanoma dėl 0,7 mm poslinkio kompensavimo montavimo metu bei 0,4 mm tolerancijų eksploatacijos metu. Priešingu atveju jungiant moduliai galėtų būti pažeisti.
Kitas „Zero8“ privalumas – galimybė vienu metu perduoti didelius sroves ir didelės spartos signalus. Tai, kas iš pradžių skamba nesuderinamai, yra visiškai įmanoma dėl jungties konstrukcijos ir atitinkamo kontaktų išdėstymo, todėl sutaupoma vietos ir išlaidų.
Dėl savo „lyčių neutralios“ „ScaleX“ jungimo technologijos su tarpusavyje susipynusiomis peilių ir spyruoklinių juostelių eilėmis „Zero8“ taip pat pasižymi ypatingu kontaktų patikimumu ir garantuoja patikimą signalų perdavimą net esant vibracijai ir smūgiams.
Daugiau informacijos apie produktą rasite čia:
„Zero8“ »
Kitas „Zero8“ privalumas – galimybė vienu metu perduoti didelius sroves ir didelės spartos signalus. Tai, kas iš pradžių skamba nesuderinamai, yra visiškai įmanoma dėl jungties konstrukcijos ir atitinkamo kontaktų išdėstymo, todėl sutaupoma vietos ir išlaidų.
Dėl savo „lyčių neutralios“ „ScaleX“ jungimo technologijos su tarpusavyje susipynusiomis peilių ir spyruoklinių juostelių eilėmis „Zero8“ taip pat pasižymi ypatingu kontaktų patikimumu ir garantuoja patikimą signalų perdavimą net esant vibracijai ir smūgiams.
Daugiau informacijos apie produktą rasite čia:
„Zero8“ »
„Zero8“ taip pat tinka spausdintinių plokščių jungimui atskirų įrenginių viduje
„Zero8“ asortimentas taip pat siūlo tiksliai pritaikytą sprendimą, užtikrinantį vienodas montavimo sąlygas, net ir jungiant iki trijų CPU plokščių tarpusavyje. Keleto jungčių iš išplėstinės produktų šeimos naudojimas suteikia dar vieną lemiamą pranašumą: dėl to nereikia nuolat iš naujo projektuoti ir tvirtinti jungčių – vartotojas gali sutaupyti su tuo susijusių išlaidų.
Sąveika, kartu mažinant išlaidas ir užtikrinant tvarumą. Naujoji specifikacija žada didelę pažangą „Box-PC“ srityje. Naudojant „Zero8“, pavyksta užtikrinti saugų atskirų modulių sujungimą. Spėjama, kad specifikacija bus galutinai patvirtinta dar pirmąjį ketvirtį.
